Cuối năm ngoái, nhờ những bước tiến liên tục trong lĩnh vực công nghệ pin và lợi thế từ dòng pin Jinshajiang (Kim Sa Giang), Xiaomi đã ra mắt mẫu pin sạc dự phòng từ tính Xiaomi Jinshajiang 5.000mAh, một sản phẩm nhận được nhiều đánh giá tích cực từ người dùng.
Thiết bị này tích hợp dung lượng 5.000mAh trong một thân máy cực kỳ mỏng nhẹ, đồng thời hỗ trợ sạc nhanh không dây từ tính 15W và sạc nhanh có dây 22,5W. Ngay sau khi ra mắt, sản phẩm cũng đã được ChargerLAB đánh giá chi tiết.
Bên cạnh bài đánh giá, chúng tôi cũng từng thực hiện màn tháo rời để khám phá cấu trúc bên trong của sản phẩm này.
Tuy nhiên, cùng với việc các tiêu chuẩn an toàn trong ngành được nâng cấp toàn diện, ngày 31/3/2026, Tiêu chuẩn 3C mới về Quy phạm kỹ thuật an toàn cho pin sạc dự phòng đã chính thức được công bố.
Là một trong những đơn vị tham gia xây dựng bộ tiêu chuẩn này, Xiaomi nhanh chóng thích ứng với các yêu cầu mới và giới thiệu thế hệ sản phẩm nâng cấp mang tính đột phá: Pin sạc dự phòng từ tính siêu mỏng Xiaomi Jinshajiang 10.000mAh 45W.
Sản phẩm tiếp tục sử dụng thiết kế vỏ hợp kim nhôm nguyên khối màu bạc, mang lại cảm giác cầm nắm mịn màng, cao cấp, đồng thời đảm bảo độ bền cao.
Phần mặt trước được xử lý với các đường bo cong lớn, tạo nên tổng thể mềm mại và liền mạch. Ngôn ngữ thiết kế này cũng tương đồng với mẫu pin sạc từ tính siêu mỏng Jinshajiang 5.000mAh trước đây, tạo nên sự nhất quán trong hệ sinh thái sản phẩm.
Dù sở hữu dung lượng lớn 10.000mAh, Xiaomi vẫn tối ưu độ dày thân máy xuống chỉ khoảng 13,2 mm, trong khi trọng lượng chỉ khoảng 196,3 gram. So với các sản phẩm pin sạc từ tính cùng dung lượng trên thị trường, đây là một thiết bị khá mỏng nhẹ và dễ mang theo.
Một điểm đáng chú ý khác là sản phẩm hỗ trợ tra cứu tình trạng pin trực tuyến thông qua trang web chính thức của Xiaomi, cho phép người dùng theo dõi tình trạng sức khỏe của thiết bị theo thời gian thực, đáp ứng các yêu cầu mới trong tiêu chuẩn quốc gia.
Về hiệu năng, pin sạc dự phòng được trang bị một cổng USB-C hỗ trợ sạc nhanh hai chiều, cung cấp công suất đầu ra có dây tối đa lên tới 45W. Thiết bị tương thích hoàn toàn với công nghệ Xiaomi HyperCharge, đồng thời hỗ trợ nhiều giao thức sạc nhanh phổ biến như PD 3.2, PPS và sạc không dây từ tính công suất 20W.
Vỏ ngoài của pin sạc dự phòng được chế tạo từ hợp kim nhôm nguyên khối màu bạc, mang lại cảm giác cầm nắm mịn màng và dễ chịu. Thiết kế này không chỉ tạo vẻ ngoài cao cấp mà còn giúp tăng độ bền và khả năng chống va đập trong quá trình sử dụng. Trên bề mặt sản phẩm còn được in logo Xiaomi, tạo điểm nhấn nhận diện thương hiệu đặc trưng.
Toàn cảnh mặt lưng của pin sạc dự phòng. Ở trung tâm là vòng nhận diện sạc không dây từ tính dạng tròn, trong khi tổng thể thiết kế được hoàn thiện theo phong cách tối giản và gọn gàng.
Mặt trước của vỏ ngoài được thiết kế với các cạnh bo cong và vát chuyển tiếp bằng bán kính lớn, tạo nên tổng thể mềm mại và liền mạch. Ngôn ngữ thiết kế này mang phong cách đặc trưng của dòng sản phẩm, tương đồng với mẫu pin sạc dự phòng từ tính siêu mỏng Jinshajiang 5.000mAh.
Mặt dưới ở phía sau được in tập trung các thông số kỹ thuật và thông tin sản phẩm chi tiết, bao gồm dung lượng pin, thông số đầu vào/đầu ra, tiêu chuẩn chứng nhận và các thông tin nhận dạng liên quan.
Cận cảnh khu vực nam châm từ tính, được thiết kế để căn chỉnh chính xác với các thiết bị hỗ trợ sạc từ tính, giúp pin sạc bám chắc vào mặt lưng điện thoại và mang lại trải nghiệm sạc liền mạch, ổn định hơn trong quá trình sử dụng.

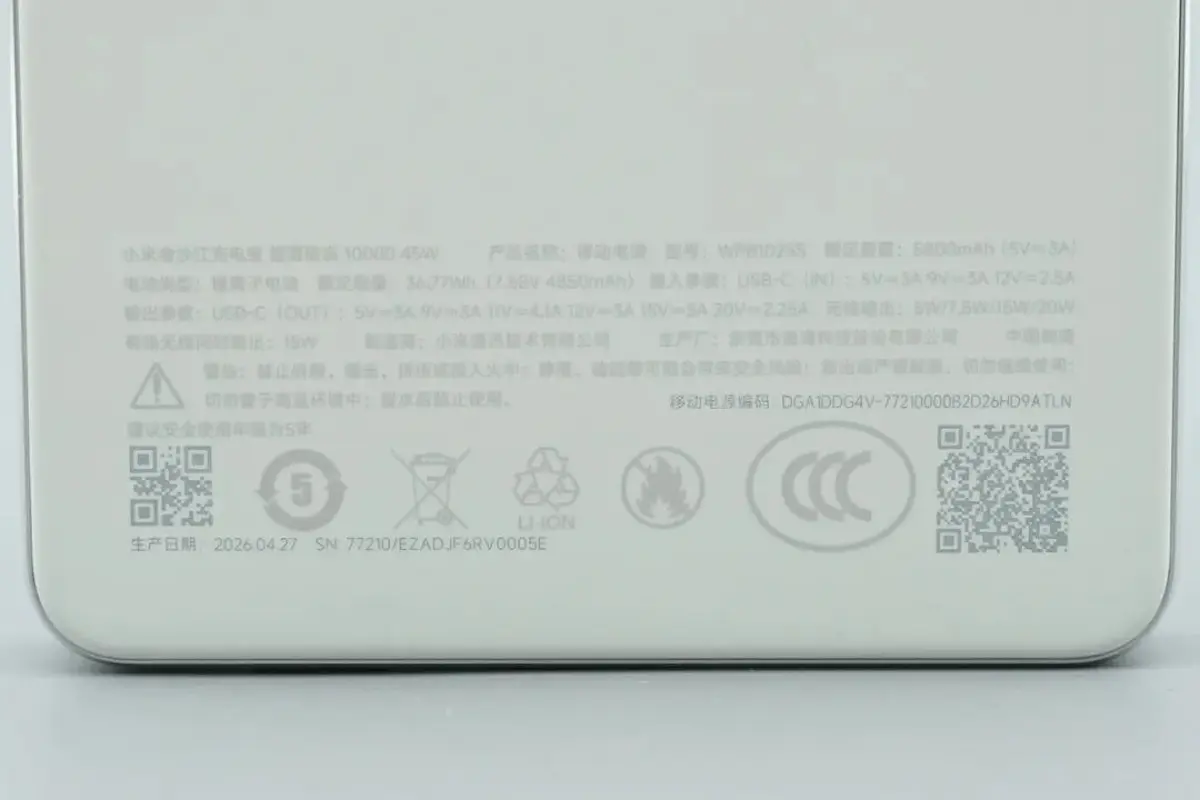

Cận cảnh phần nhãn thông số ở mặt đáy cho thấy các thông tin kỹ thuật như sau:
Xiaomi Jinshajiang Power Bank Ultra Slim Magnetic 10000 45W
Đơn vị sản xuất: Dongguan Aohai Technology Co., Ltd.
Xuất xứ: Sản xuất tại Trung Quốc
Sản phẩm đã đạt chứng nhận 3C theo tiêu chuẩn an toàn mới dành cho pin sạc dự phòng tại Trung Quốc.
Cận cảnh cụm giao tiếp ở cạnh đáy sản phẩm. Từ trái sang phải lần lượt là nút nguồn, cổng USB-C hỗ trợ sạc nhanh hai chiều và bốn đèn LED báo dung lượng pin, giúp người dùng dễ dàng theo dõi mức pin còn lại cũng như trạng thái hoạt động của thiết bị.
Bên cạnh cổng USB-C có in rõ ký hiệu IN/OUT, cho biết cổng này hỗ trợ cả chức năng sạc vào và sạc ra. Ở phía bên phải là bốn đèn LED màu trắng hiển thị dung lượng pin, giúp người dùng nhanh chóng kiểm tra mức năng lượng còn lại của pin sạc dự phòng.
Một cạnh bên của thiết bị được bố trí đèn báo trạng thái sạc không dây, giúp người dùng dễ dàng nhận biết khi chức năng sạc từ tính đang hoạt động hoặc khi thiết bị đã kết nối thành công với điện thoại hỗ trợ sạc không dây.

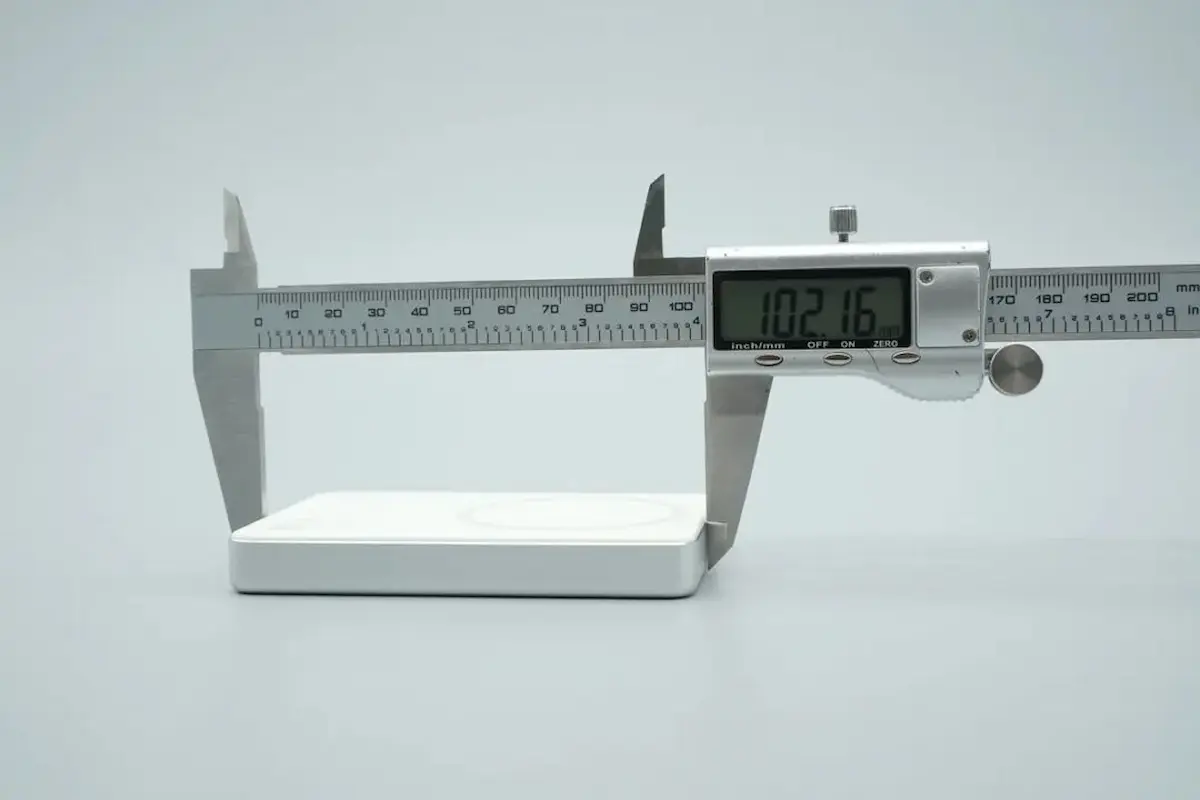

Qua đo đạc thực tế, chiều dài thân máy của pin sạc dự phòng đạt khoảng 102,16 mm, mang đến thiết kế nhỏ gọn và thuận tiện cho việc mang theo bên mình hằng ngày.

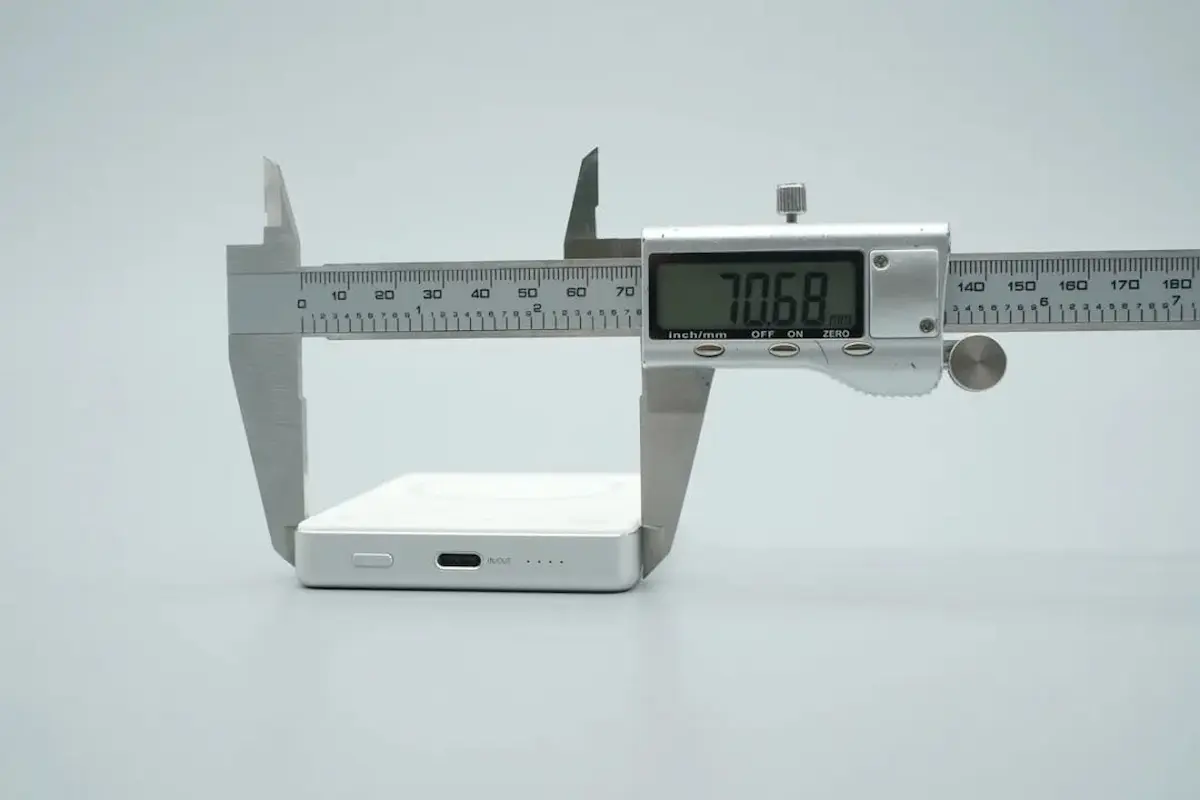

chiều rộng của thân máy vào khoảng 70,68 mm

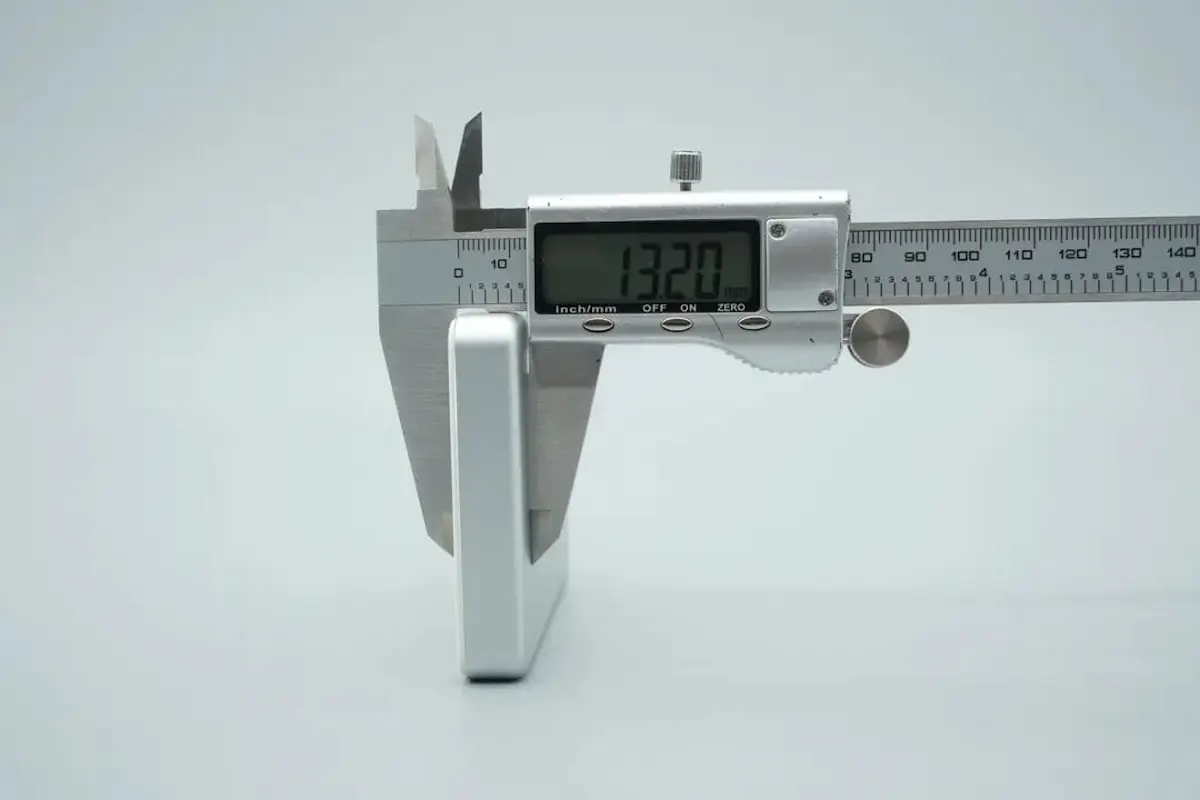

độ dày thân máy chỉ khoảng 13,20 mm, một con số rất ấn tượng đối với một pin sạc dự phòng từ tính có dung lượng 10.000mAh, giúp sản phẩm trở nên nổi bật nhờ thiết kế mỏng nhẹ và tính di động cao trong phân khúc.
trọng lượng tổng thể của sản phẩm vào khoảng 196,3 gram, đây là mức trọng lượng tương đối nhẹ, góp phần tăng tính cơ động và thuận tiện khi mang theo hàng ngày

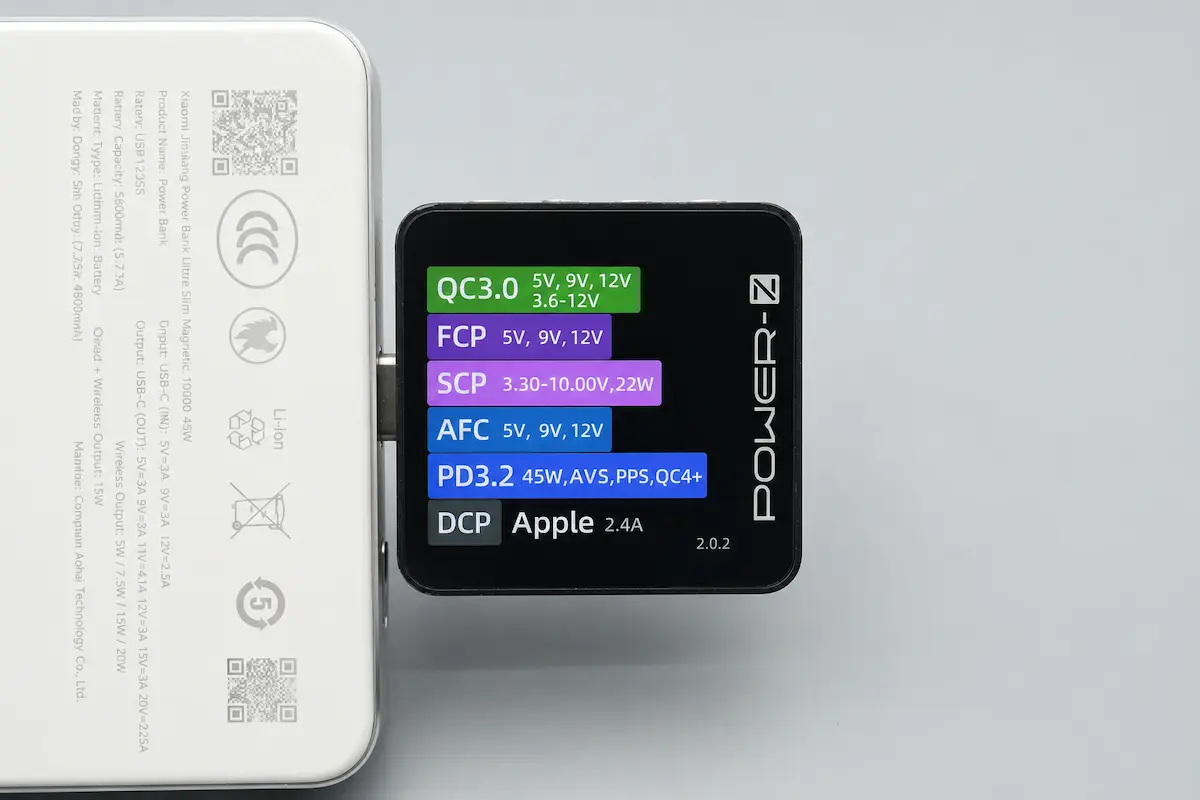

Sử dụng thiết bị đo POWER-Z KM003C để kiểm tra các giao thức sạc nhanh được hỗ trợ trên cổng USB-C, kết quả cho thấy sản phẩm tương thích với nhiều chuẩn sạc phổ biến hiện nay, bao gồm QC 3.0, QC 4+, PD 3.2/PPS, FCP, SCP, AFC, DCP và Apple 2.4A. Điều này giúp pin sạc dự phòng có khả năng tương thích rộng rãi với điện thoại thông minh, máy tính bảng, tai nghe không dây và nhiều thiết bị điện tử khác từ các nhà sản xuất khác nhau.

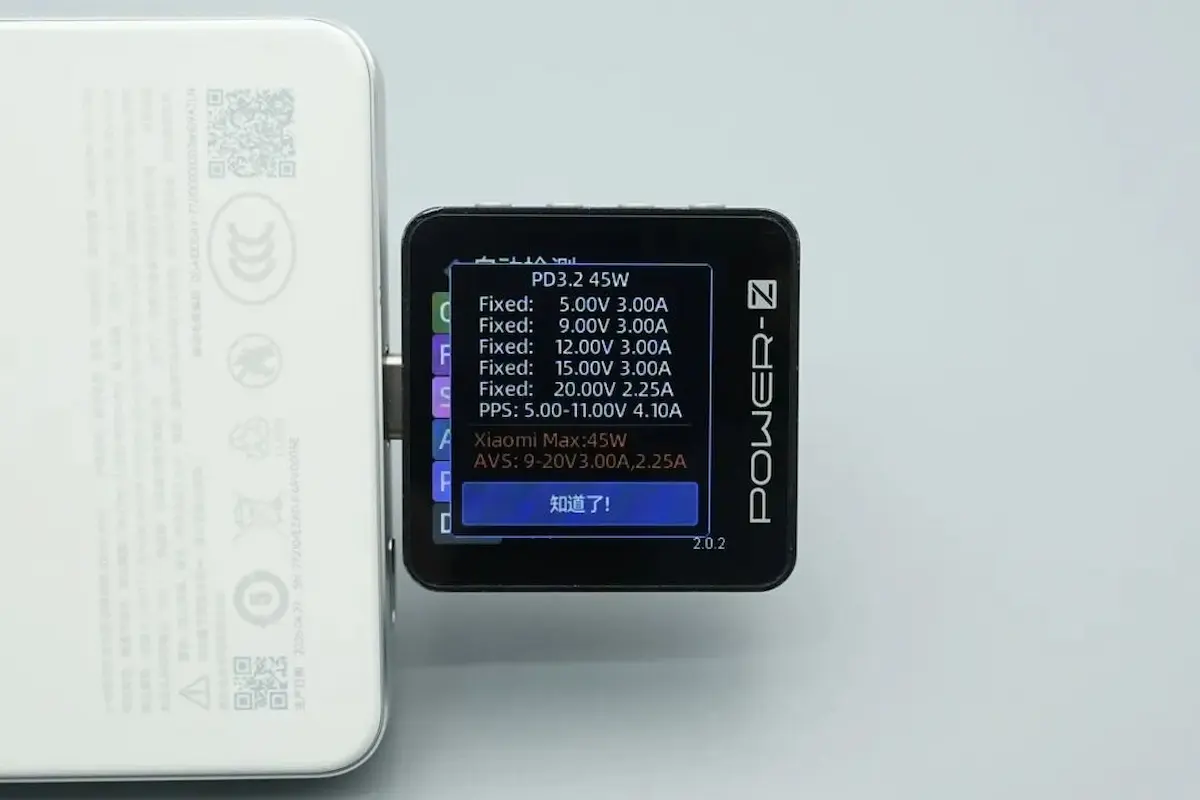

Thông tin gói dữ liệu PDO (Power Data Object) cho thấy pin sạc dự phòng này hỗ trợ 5 mức điện áp cố định, bao gồm:
Bên cạnh đó, sản phẩm cũng tương thích với công nghệ Xiaomi HyperCharge (Xiaomi Surge Fast Charge), hỗ trợ dải điện áp 9–20V, dòng tối đa 2,25A, giúp khai thác tối đa tốc độ sạc trên các thiết bị Xiaomi tương thích.
Gắn bộ sạc không dây từ tính của Xiaomi vào iPhone 17 Pro.

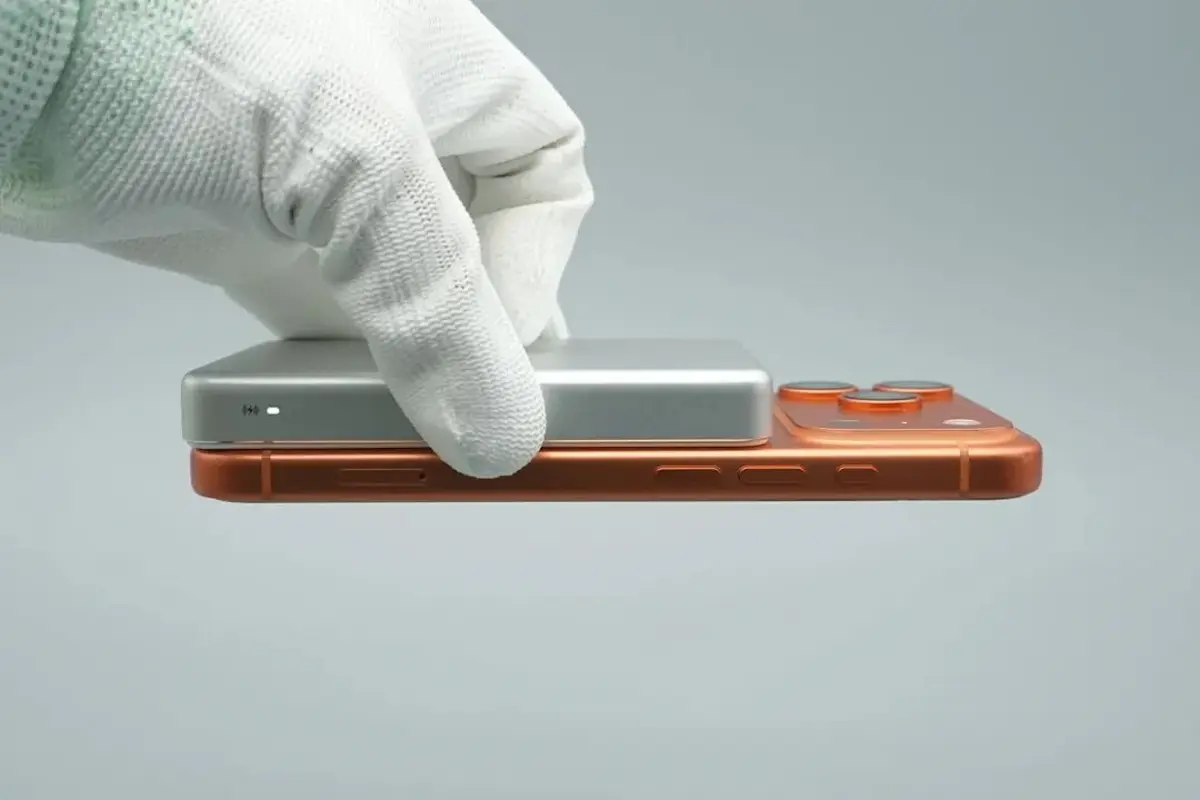

Khi cầm pin sạc dự phòng bằng một tay trong trạng thái lơ lửng, chiếc điện thoại vẫn được hít chặt vào bề mặt sạc từ tính, cho thấy lực hút nam châm khá mạnh. Kết nối giữa hai thiết bị luôn ổn định, hạn chế tình trạng xê dịch hoặc rơi ra trong quá trình sử dụng hàng ngày.
Sau khi gắn vào điện thoại, có thể thấy cổng USB-C trên pin sạc dự phòng và cổng USB-C của điện thoại nằm gần như trên cùng một đường thẳng, tạo nên sự đồng bộ về mặt thiết kế. Cách bố trí này không chỉ mang lại cảm giác gọn gàng, cân đối mà còn giúp tổng thể thiết bị trông hài hòa và đẹp mắt hơn khi sử dụng.
Khi sạc không dây cho điện thoại, đèn báo sạc không dây ở cạnh bên sẽ phát sáng màu trắng.
Bắt đầu bước vào quá trình tháo rời sản phẩm. Sau khi cạy mở nắp lưng và tách một cell pin ra, cấu trúc bên trong được lộ diện với cụm pin và mô-đun PCBA. Bộ pin được cấu thành từ hai cell pin riêng biệt.

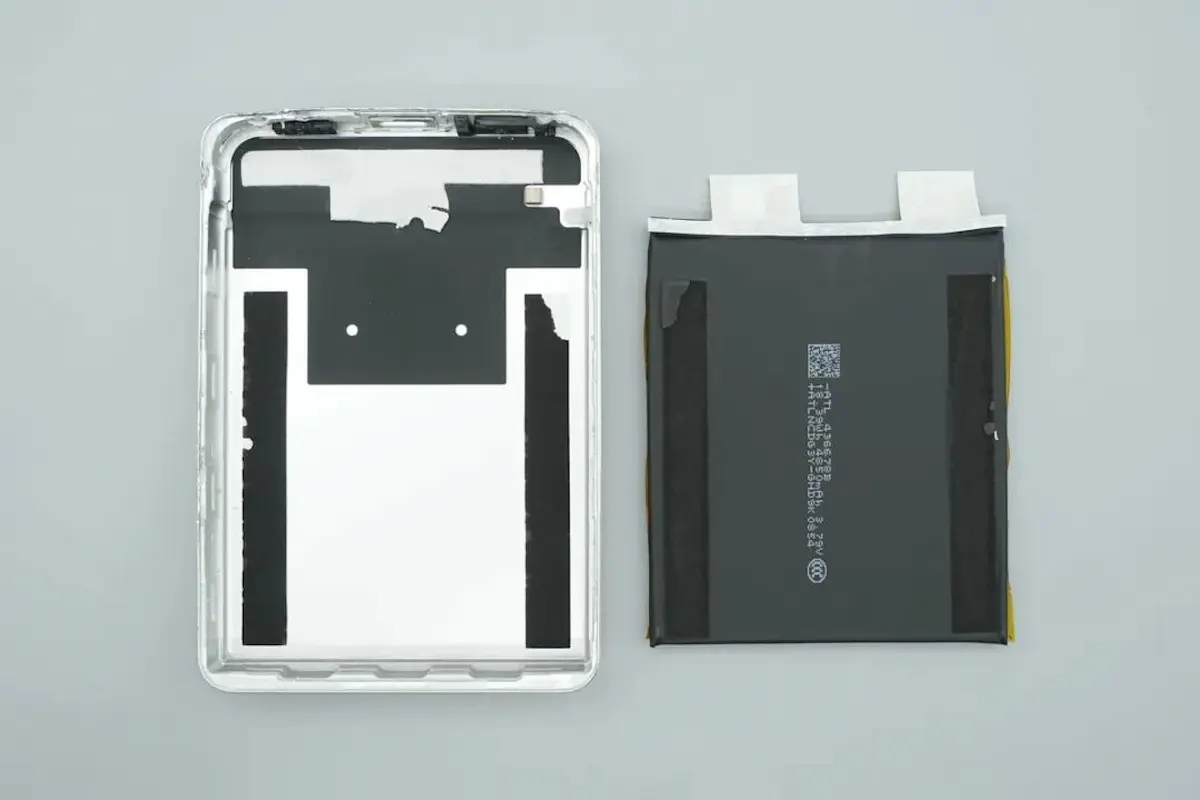

Hình ảnh mặt trong của vỏ sau khi tháo rời. Một trong hai cell pin được dán trực tiếp lên lớp vỏ hợp kim nhôm, bên trong vỏ còn được trang bị các ngàm kim loại để cố định kết cấu.

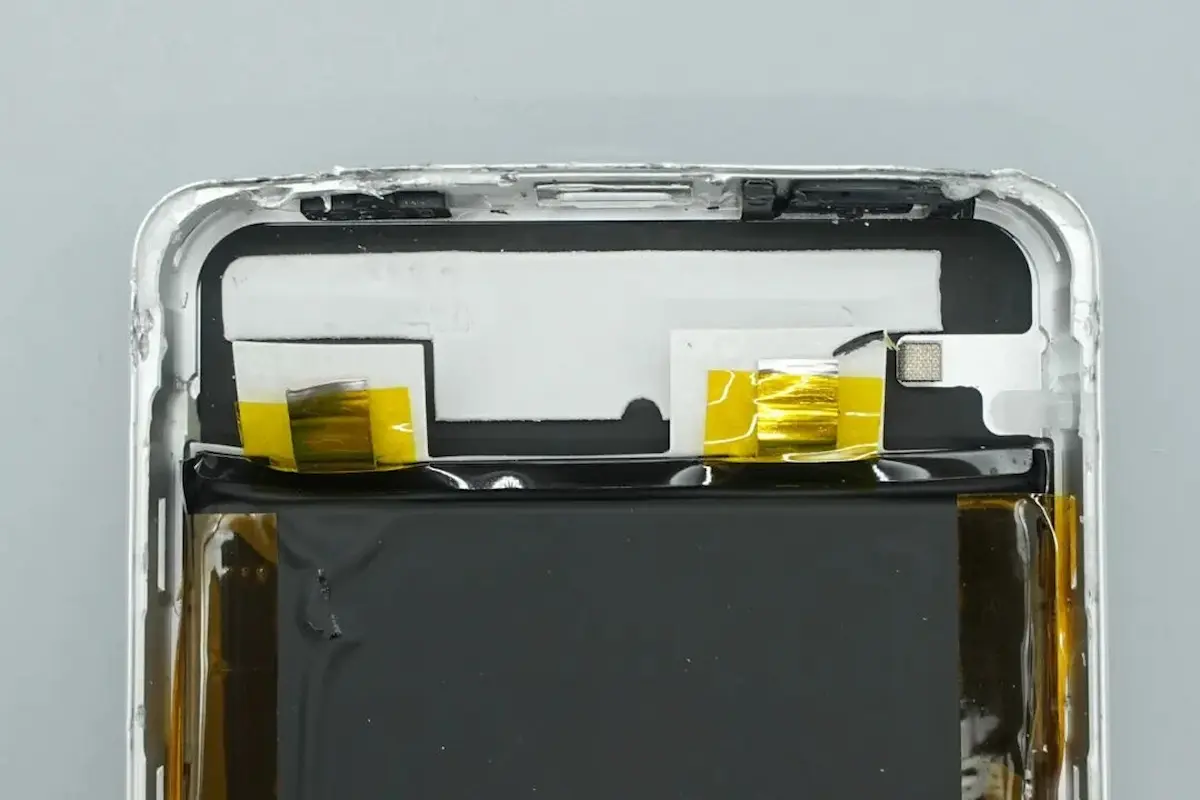

Các đầu cực (tab) của pin được cách điện và bảo vệ cẩn thận. Ở phần trên, tương ứng với vị trí của mô-đun PCBA, nhà sản xuất bố trí thêm lớp đệm mút giảm chấn cùng miếng dán tản nhiệt bằng than chì (graphite) để hỗ trợ quá trình thoát nhiệt.

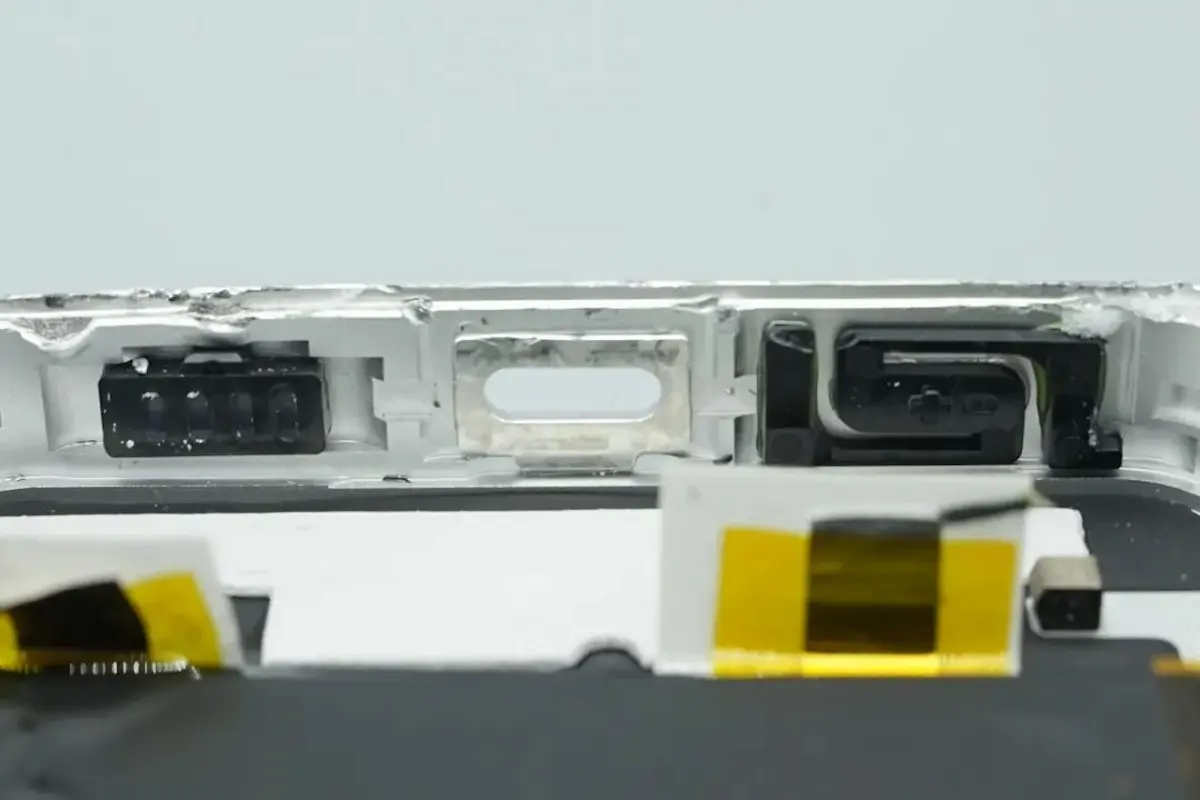

Tại phần đáy của vỏ, khu vực cổng USB-C được thiết kế gia cố nhằm hạn chế tình trạng hao mòn hoặc lỏng lẻo sau thời gian dài sử dụng. Hai bên cổng còn được bố trí các rãnh dẫn sáng cho đèn LED hiển thị trạng thái cùng nút nguồn.

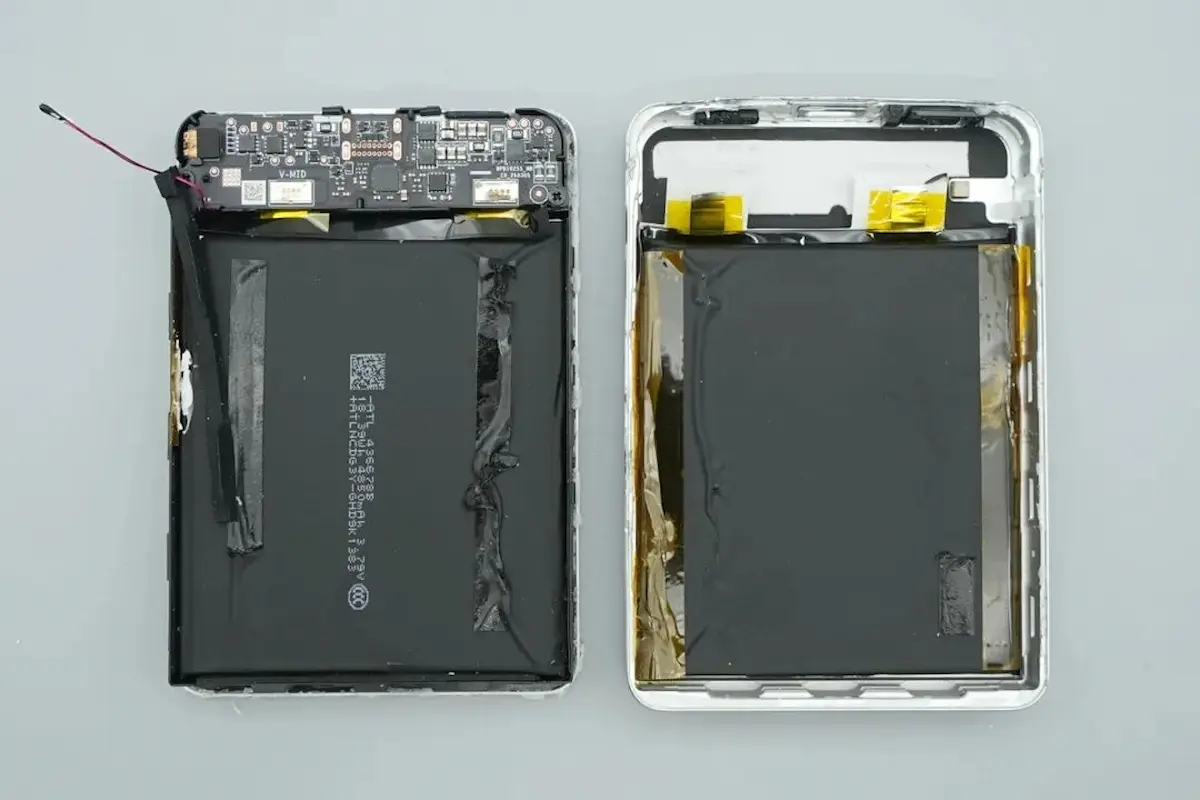

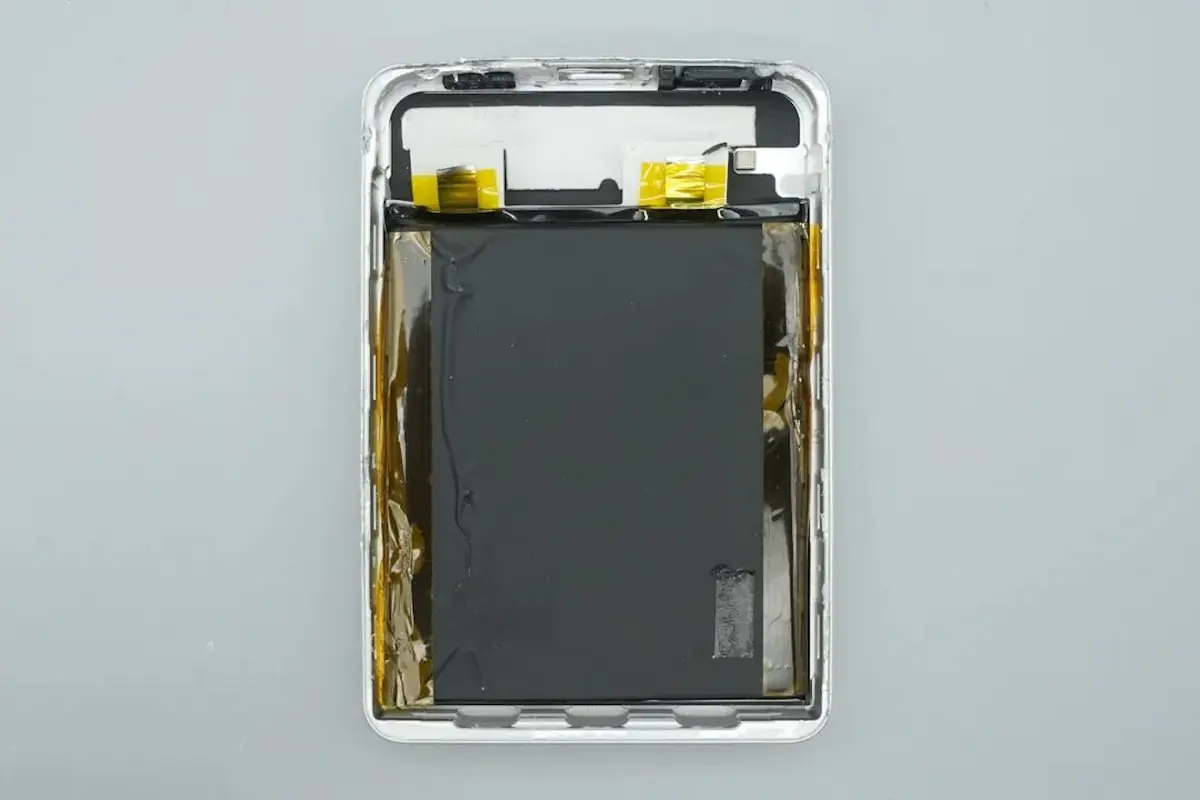

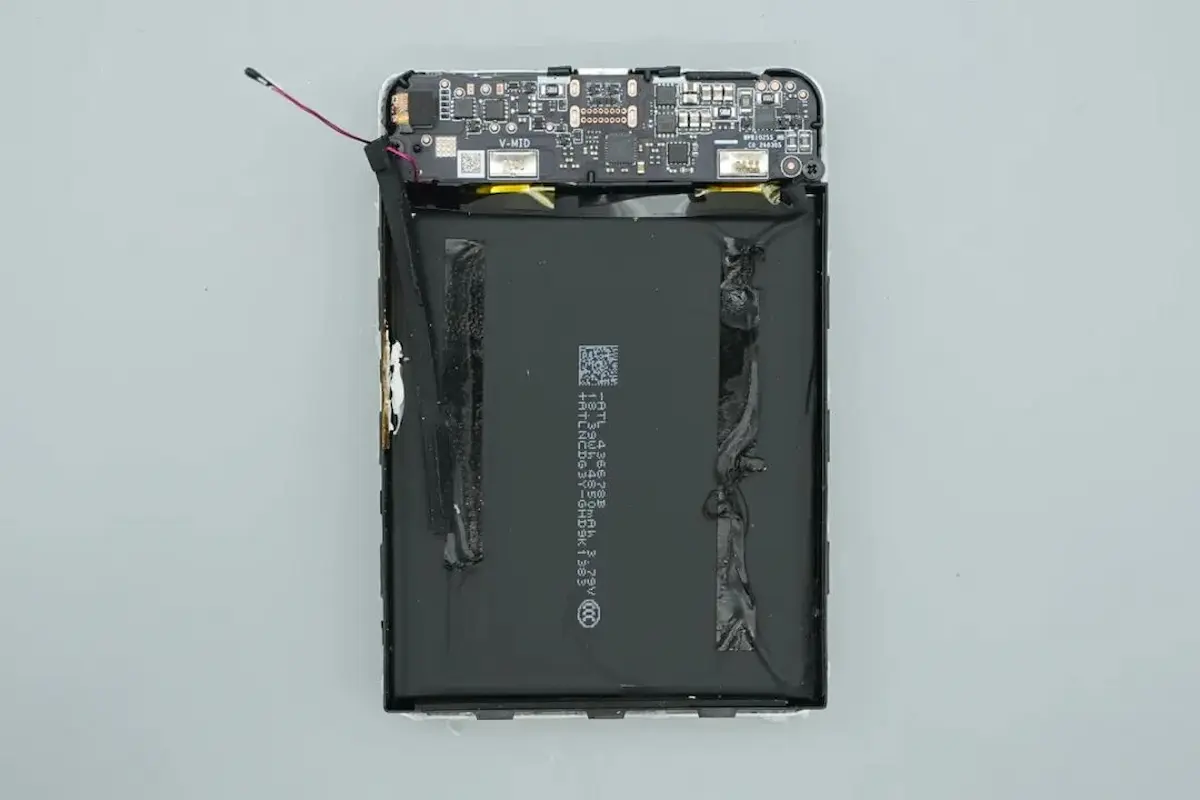

Sau khi tách cụm pin khỏi khung vỏ kim loại, có thể thấy các cell pin được cố định chắc chắn vào vỏ bằng băng keo hai mặt. Đồng thời, thiết kế miếng dán tản nhiệt bằng than chì (graphite) với diện tích lớn cũng hiện rõ, giúp tăng hiệu quả phân tán nhiệt trong quá trình hoạt động.

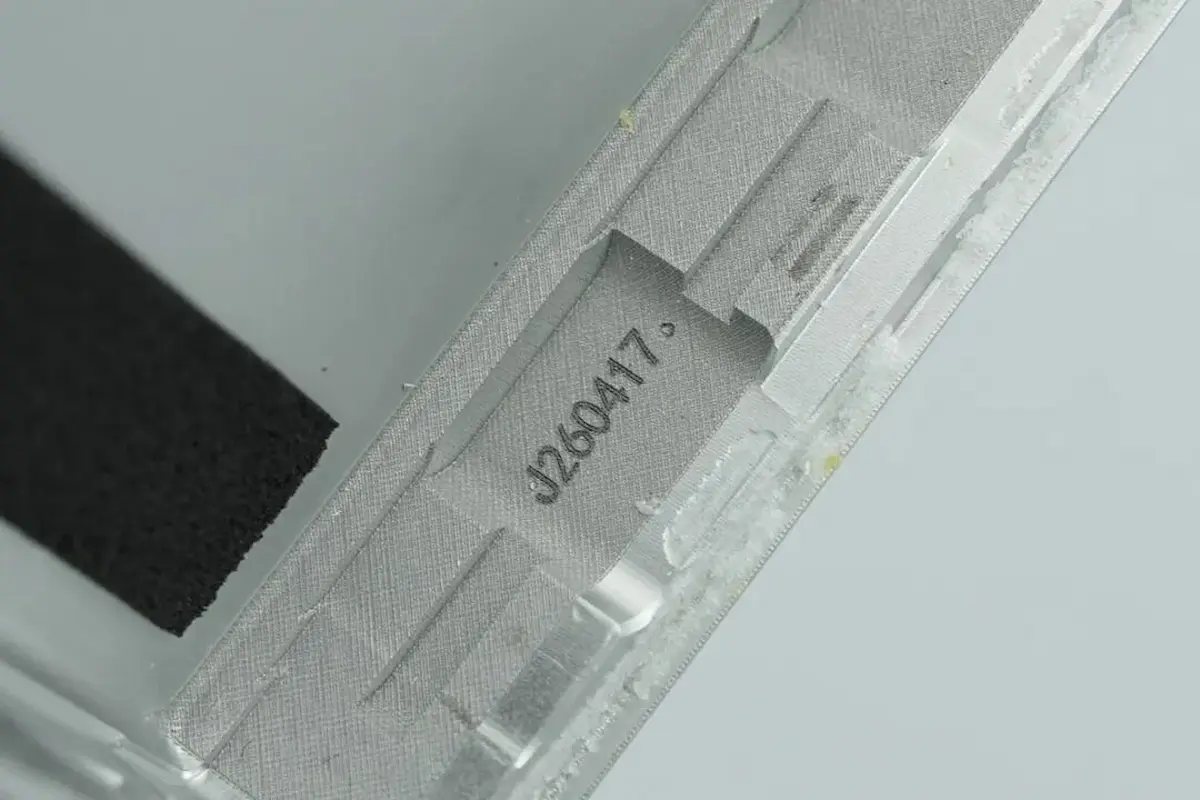

Bên trong vỏ máy có thể dễ dàng quan sát thấy các vết gia công CNC với độ hoàn thiện cao. Ngoài ra, nhà sản xuất còn khắc laser mã số lô sản xuất J260417 trên bề mặt khung kim loại để phục vụ công tác quản lý và truy xuất sản phẩm.

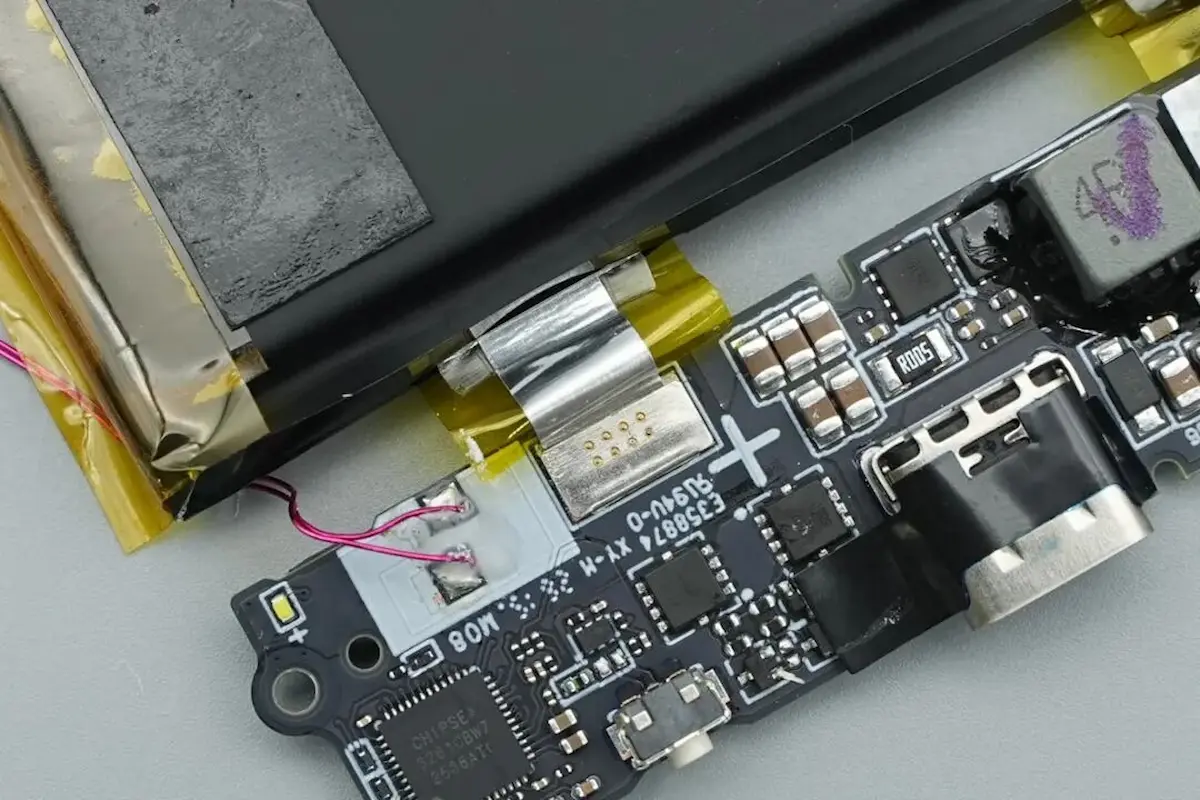

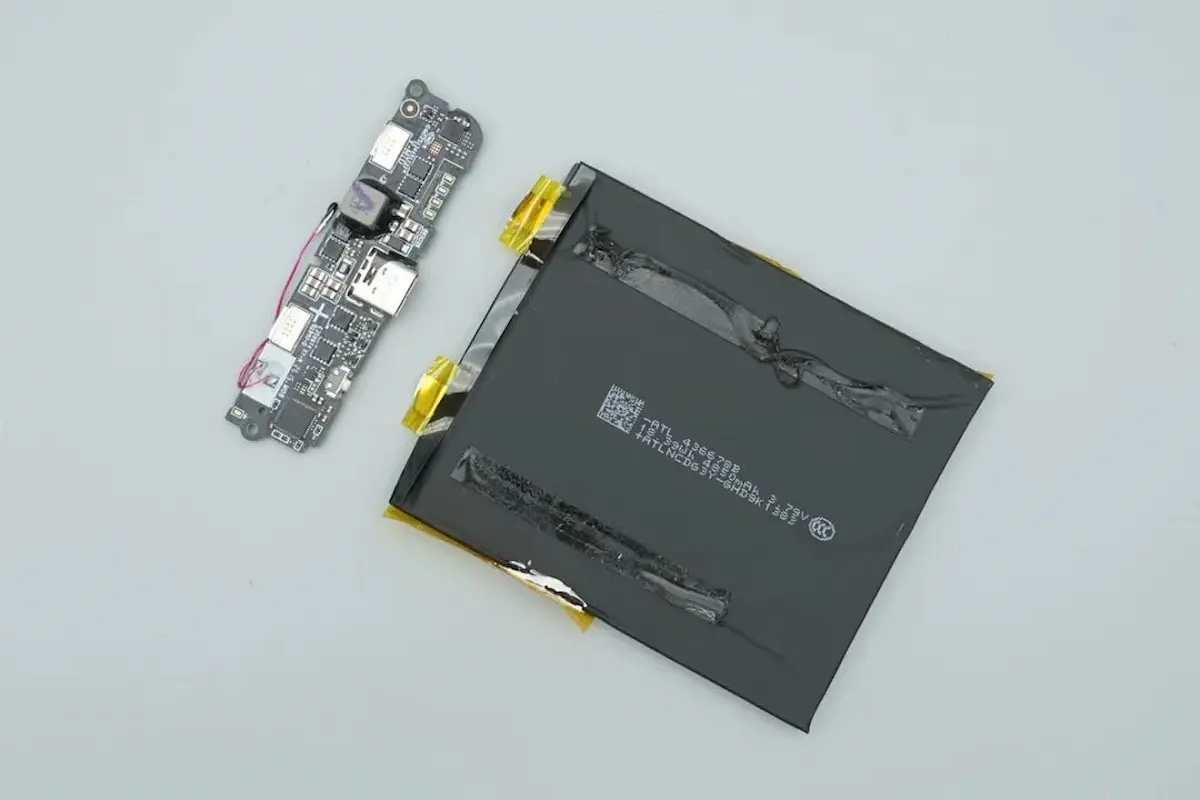

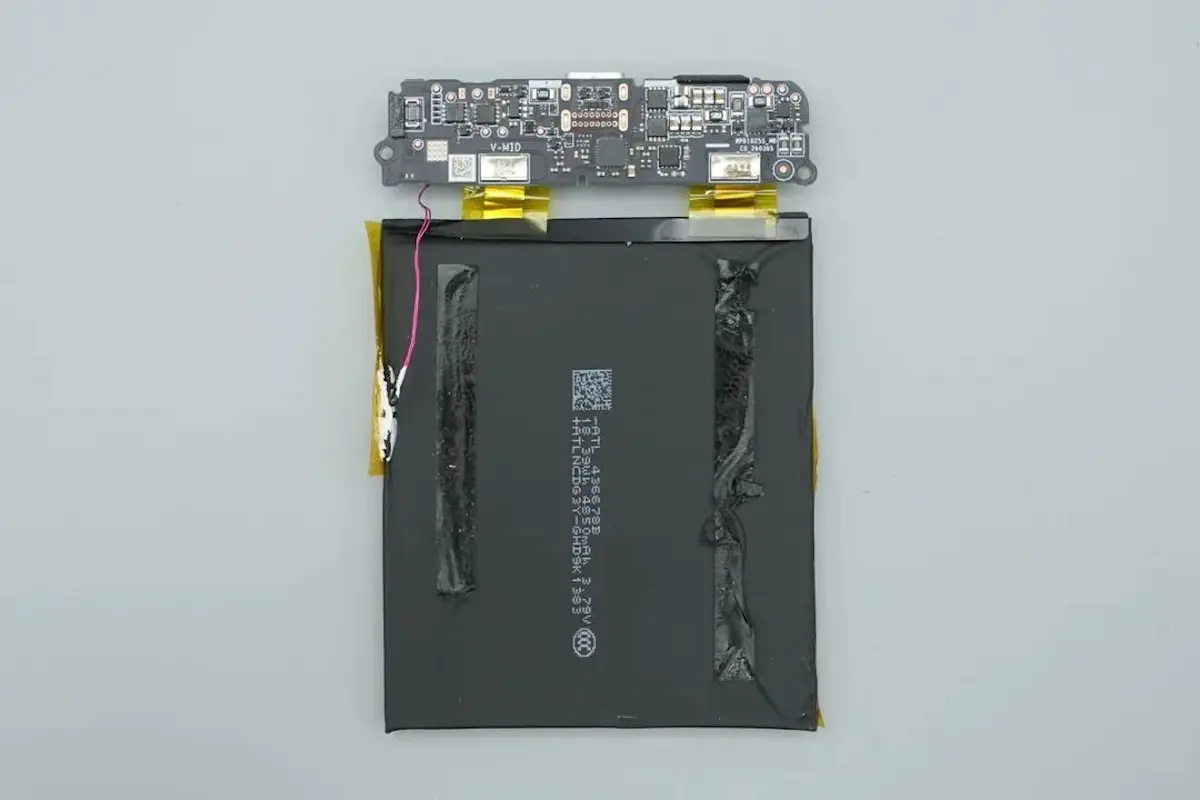

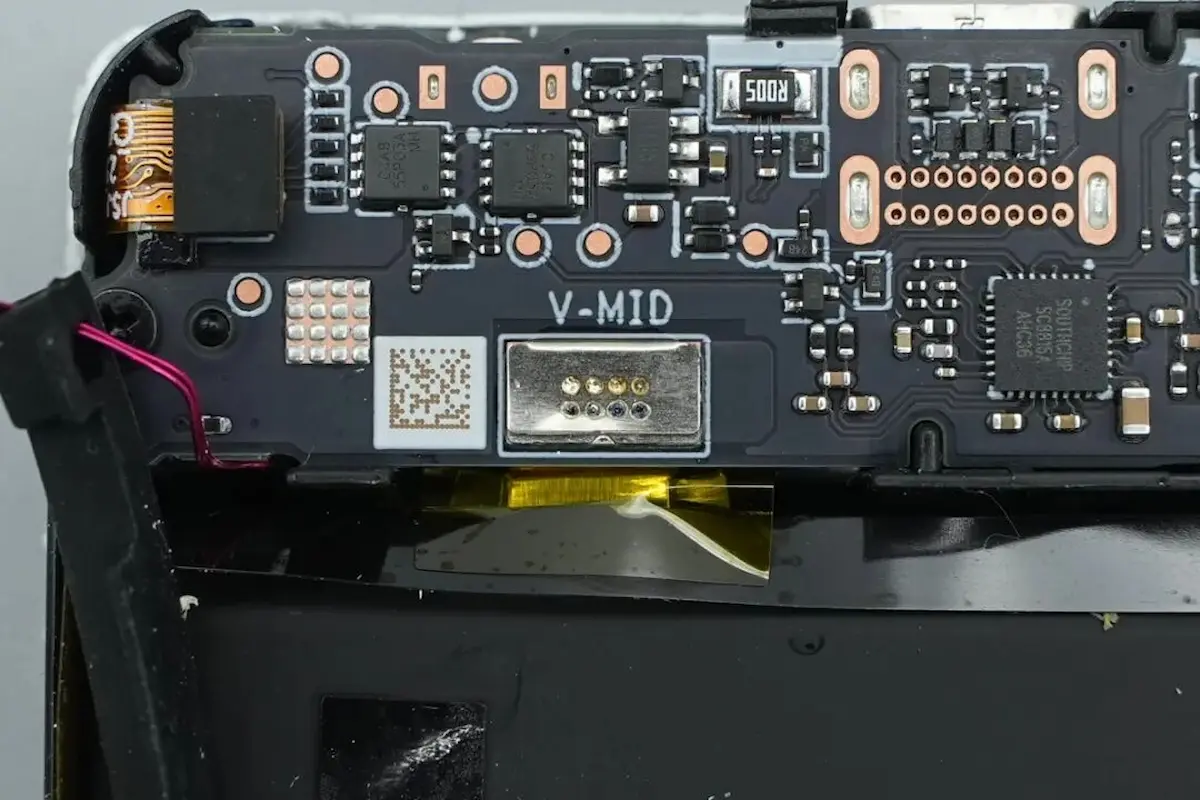

Cell pin còn lại được kết nối trực tiếp với mô-đun bo mạch PCBA. Ở phía bên trái có bố trí đầu dò nhiệt sử dụng điện trở nhiệt NTC (Negative Temperature Coefficient), dùng để theo dõi và đo nhiệt độ của cụm pin theo thời gian thực, giúp hệ thống quản lý nguồn kiểm soát quá trình sạc/xả an toàn hơn.

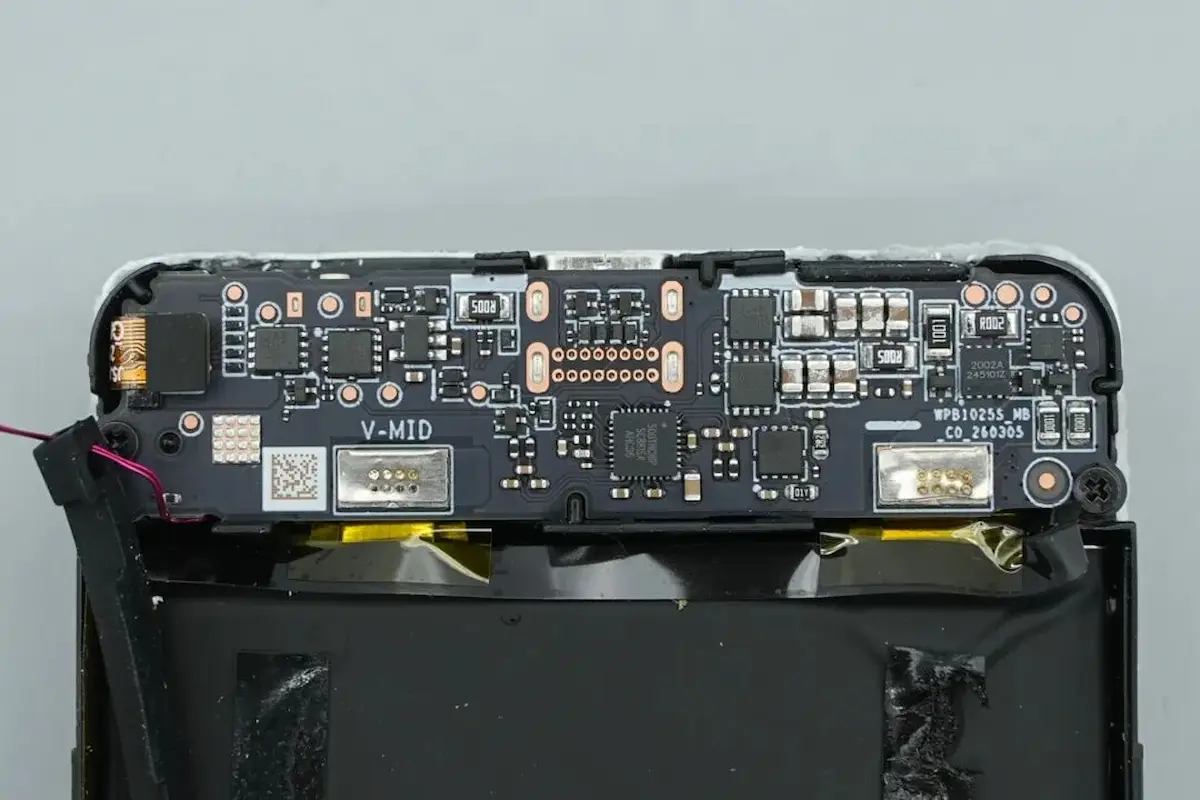

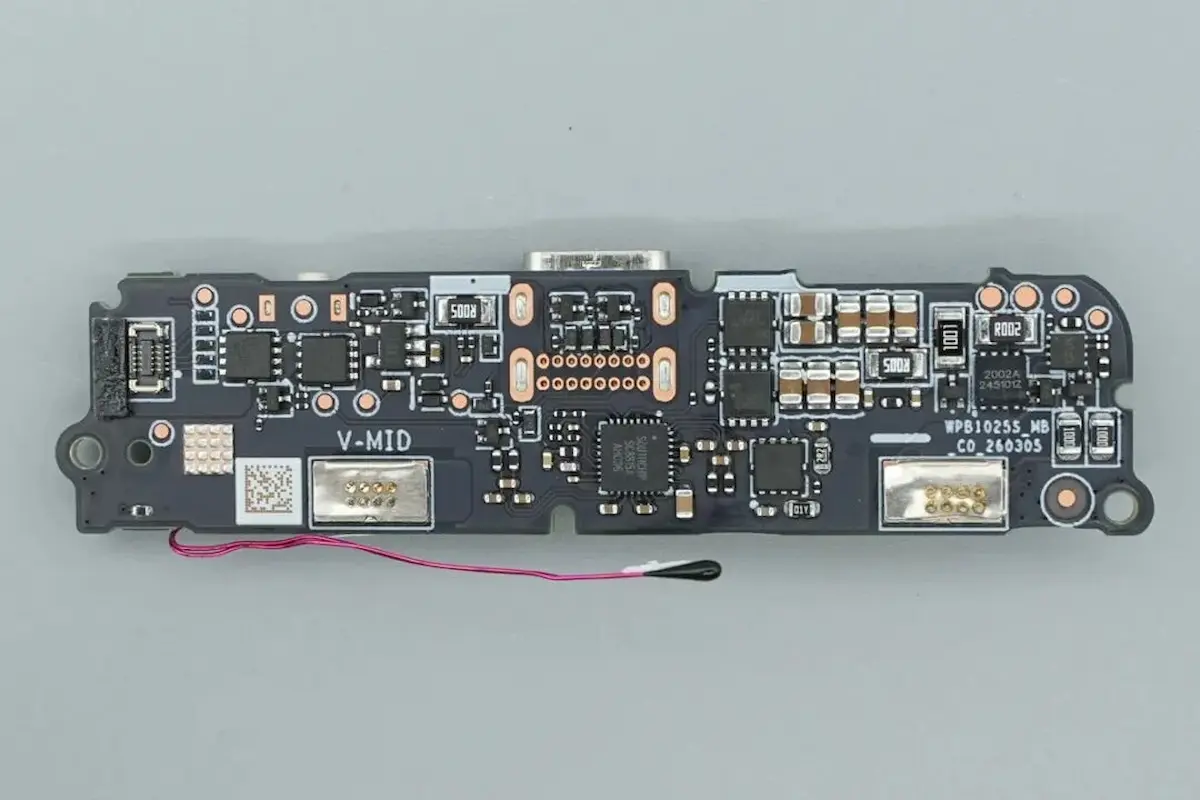

Bo mạch PCBA bên trong sản phẩm được chia thành hai bảng mạch nhỏ ở phần trên và phần dưới, kết nối với nhau thông qua một cáp mềm (FPC) bố trí ở phía bên trái.
Việc kết nối cell pin sử dụng công nghệ hàn điểm, giúp liên kết chắc chắn hơn.
Mô-đun PCBA được cố định bằng vít.

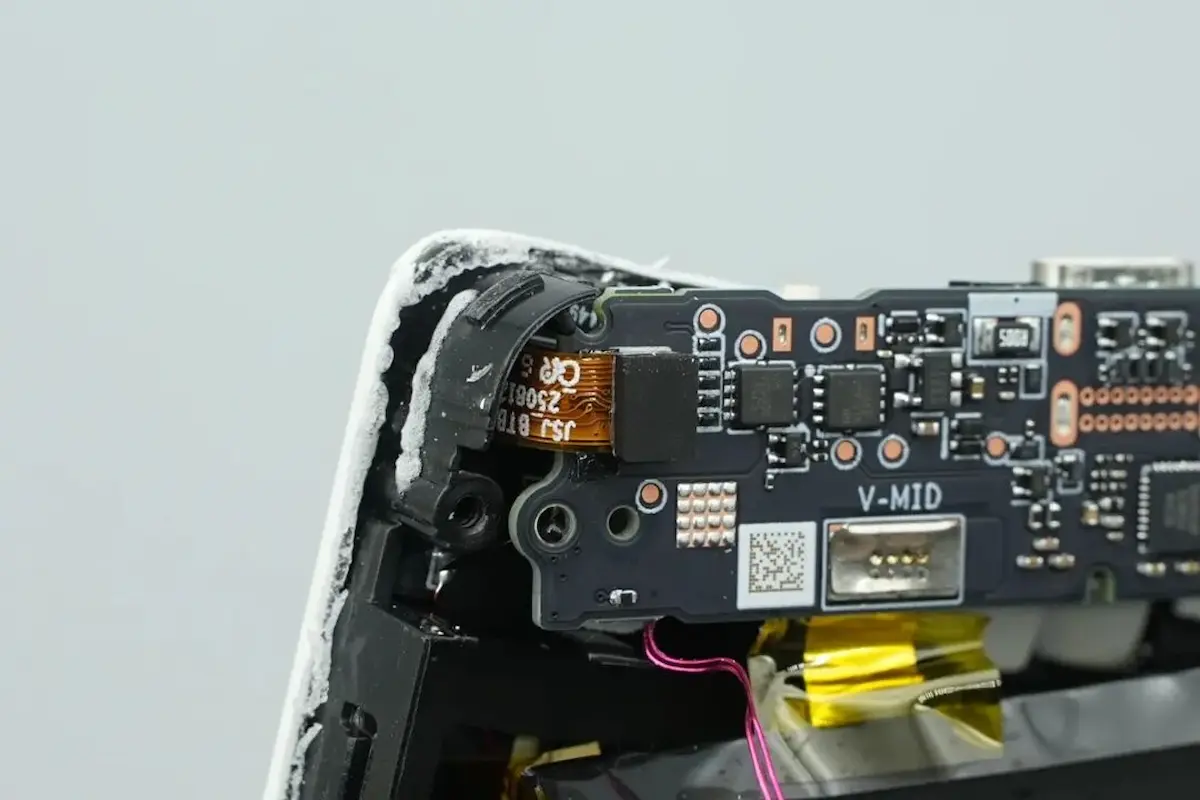

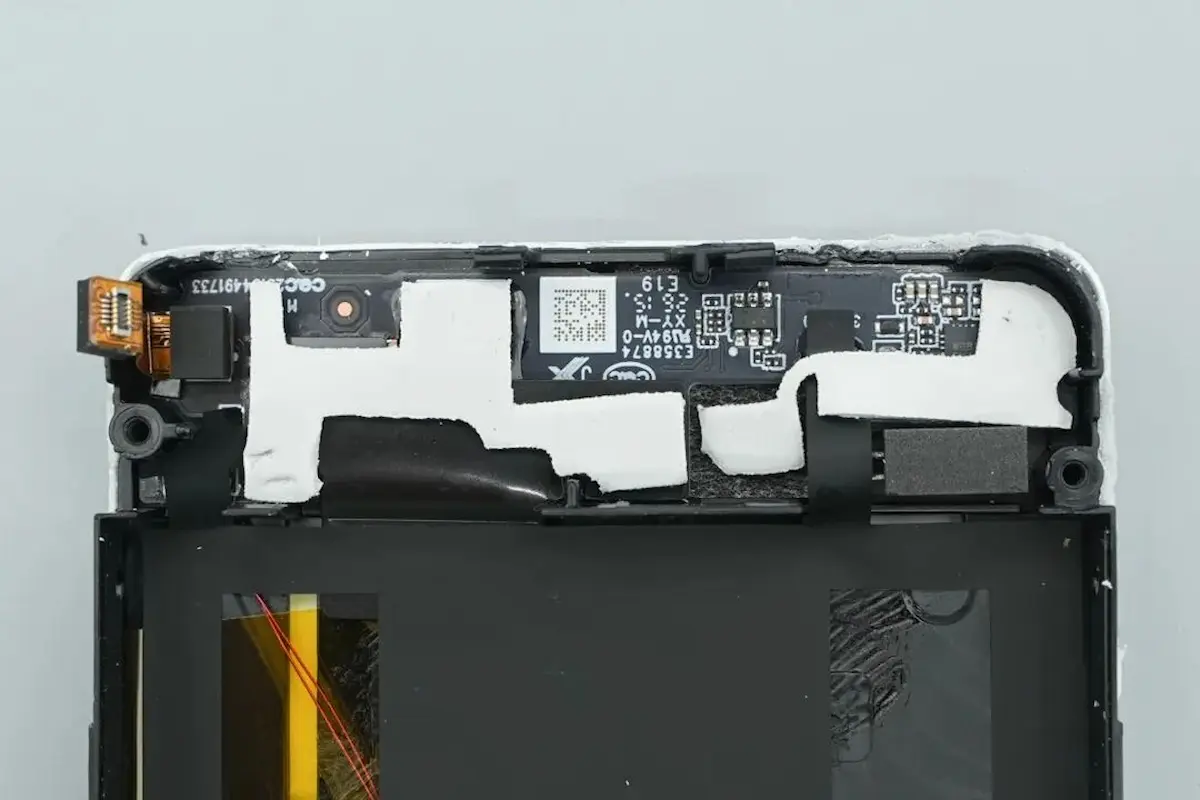

Sau khi tháo vít, nhấc bo mạch PCBA phía trên lên, có thể thấy cáp mềm (flexible flat cable) ở bên trái.

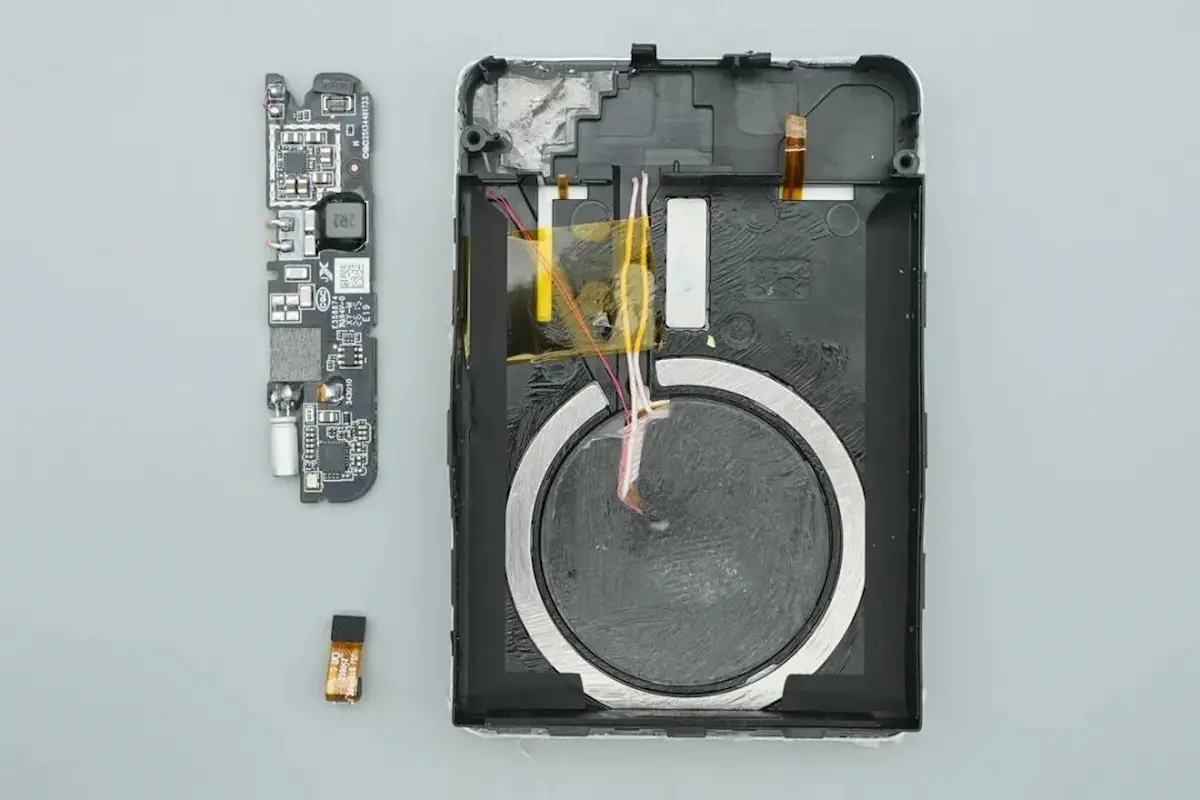

Tháo rời toàn bộ bo mạch PCBA phía trên, có thể thấy mô-đun sạc không dây từ tính nằm ngay bên dưới lớp bảng mạch.
Bên dưới bo mạch PCBA phía trên được kết nối với một trong các cell pin.
Ở mặt sau, khu vực kết nối các đầu cực (tab) của cell pin vẫn được phủ lớp đệm cách điện.
Đèn LED chỉ thị được trang bị rãnh dẫn sáng bằng mút xốp, giúp ánh sáng từ LED phân bố đồng đều hơn và giảm hiện tượng rò sáng.
Sau khi tháo lớp đệm cách điện, có thể thấy cực dương và cực âm của cell pin vẫn được kết nối với mô-đun PCBA bằng công nghệ hàn điểm.
Tách rời cell pin thứ hai.
Cận cảnh điện trở nhiệt (thermistor) dùng để đo nhiệt độ của cell pin.

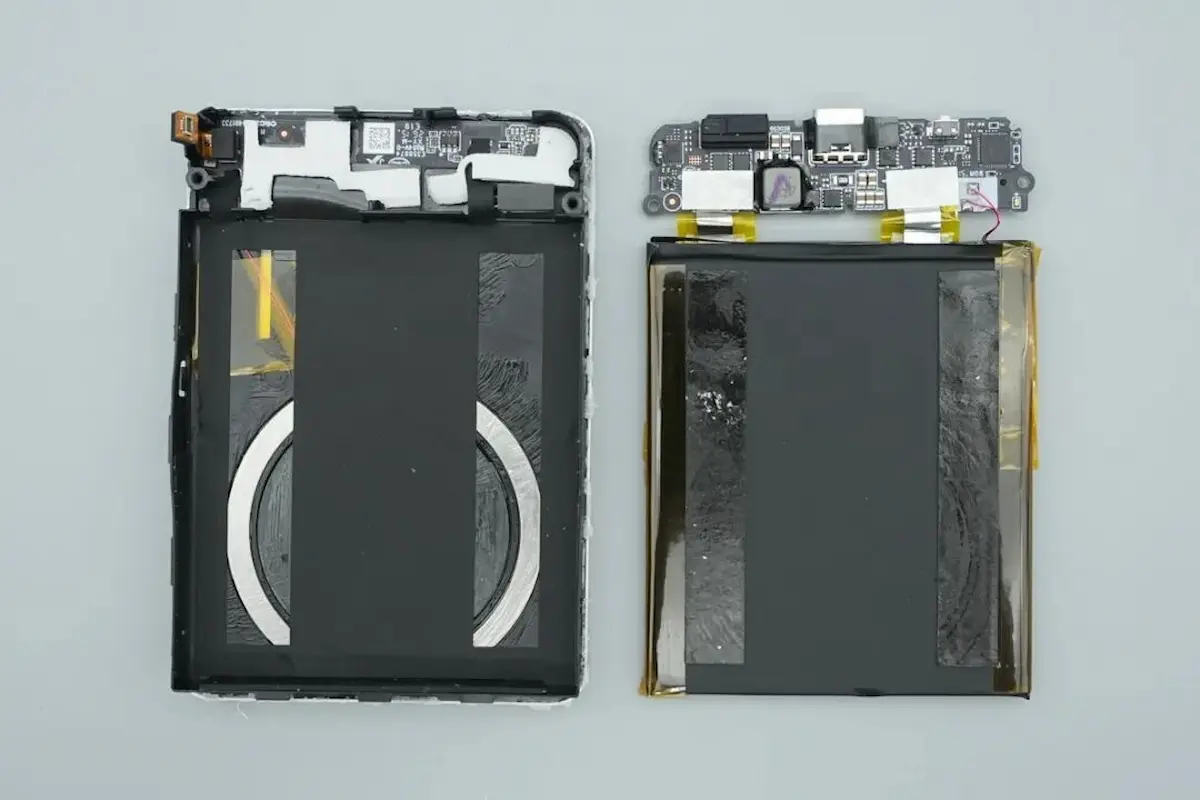

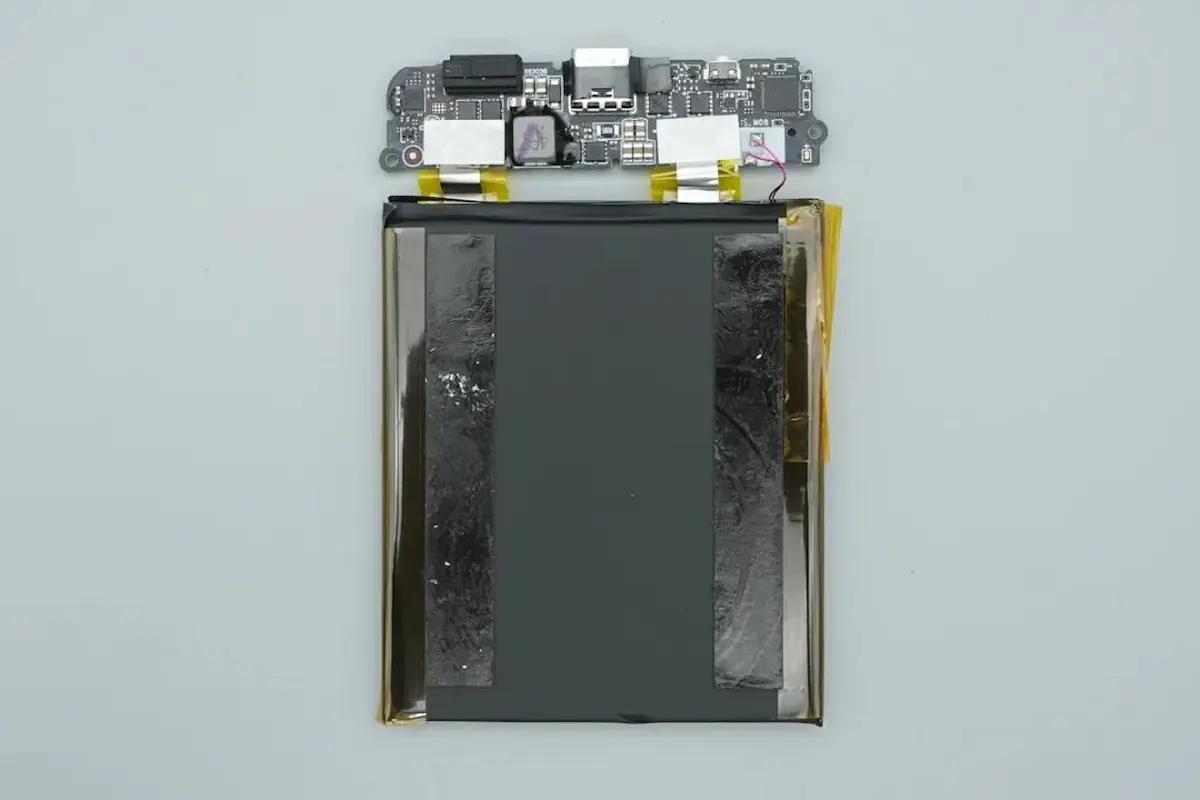

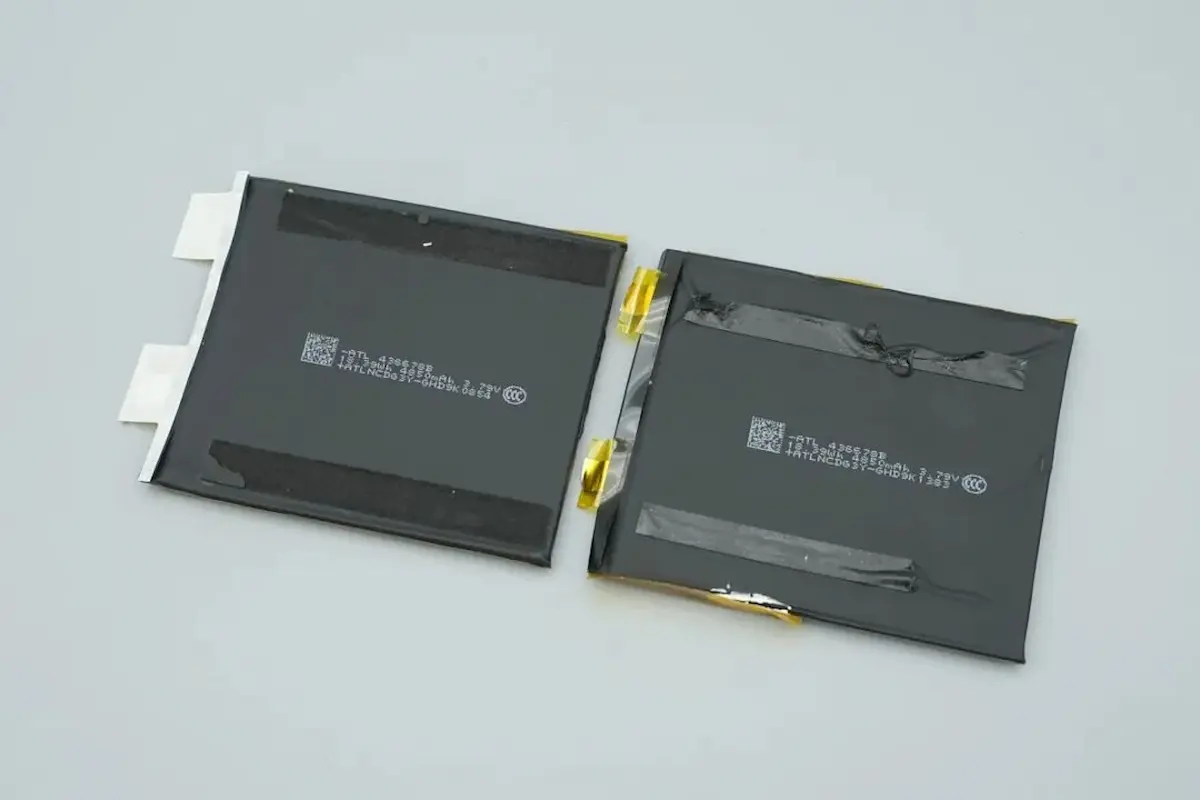

Cả hai cell pin bên trong đã được tách rời hoàn toàn.
Tiếp theo là chi tiết các cell pin được tích hợp bên trong sản phẩm.

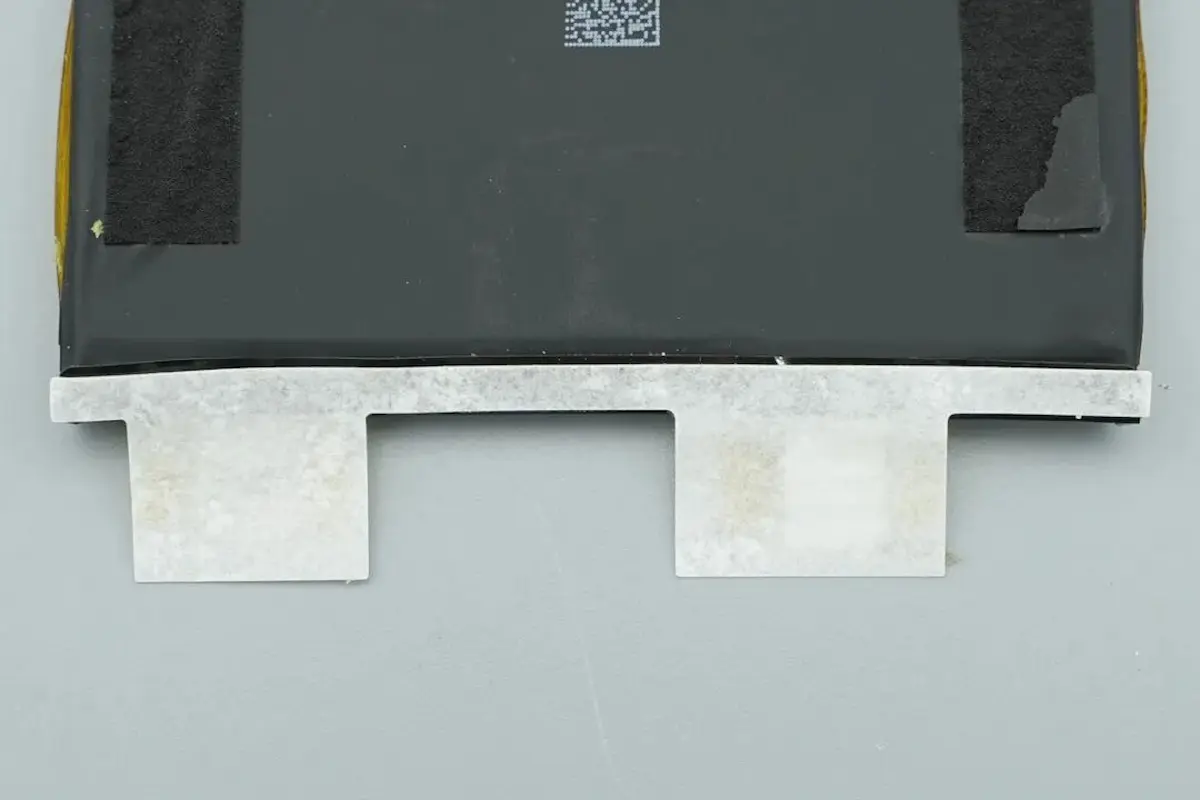

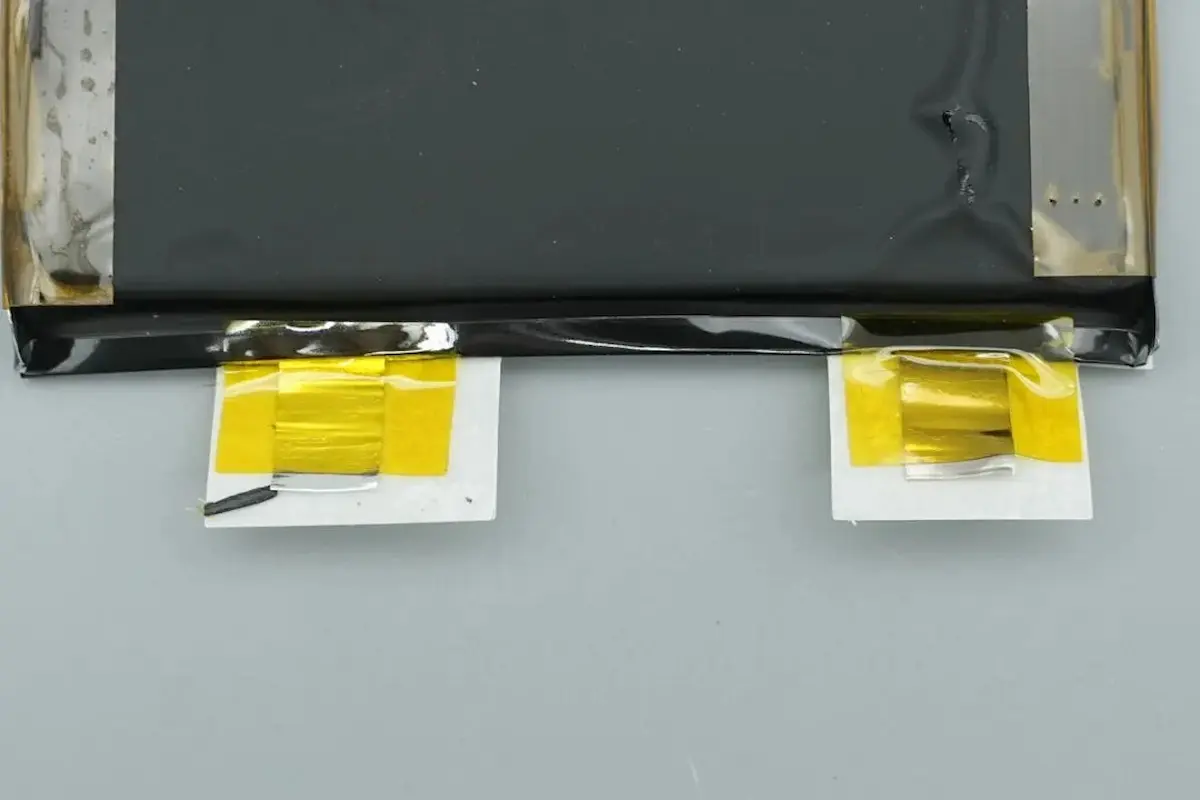

Các đầu cực (tab điện cực) của cell pin được phủ một lớp đệm cách điện, dùng để tăng cường khả năng bảo vệ cho cell pin và ngăn ngừa hiện tượng đoản mạch (chập điện).
Mặt còn lại của đầu cực (tab điện cực) cũng được dán thêm băng keo chịu nhiệt màu vàng.

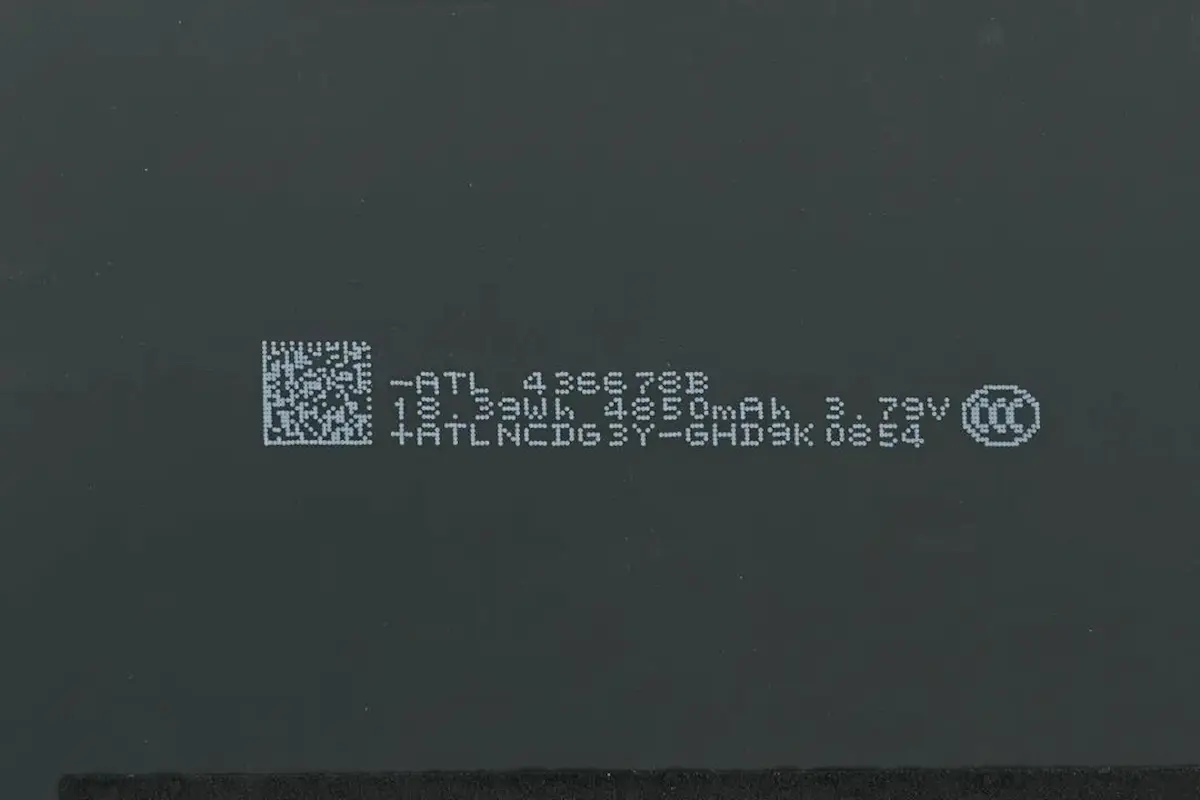

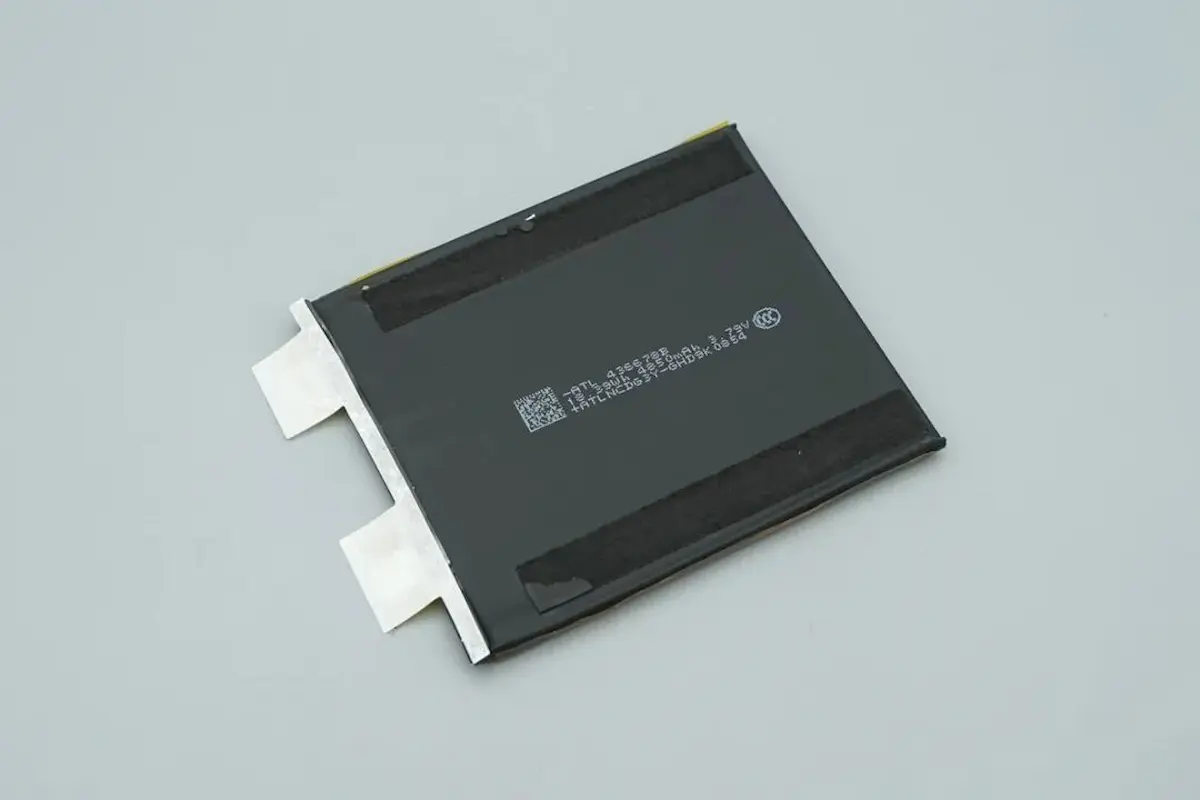

Cell pin đơn bên trong do ATL (Amperex Technology Limited ) sản xuất, có dung lượng 4.850mAh, điện áp danh định 3,79V và mức năng lượng 18,39Wh.

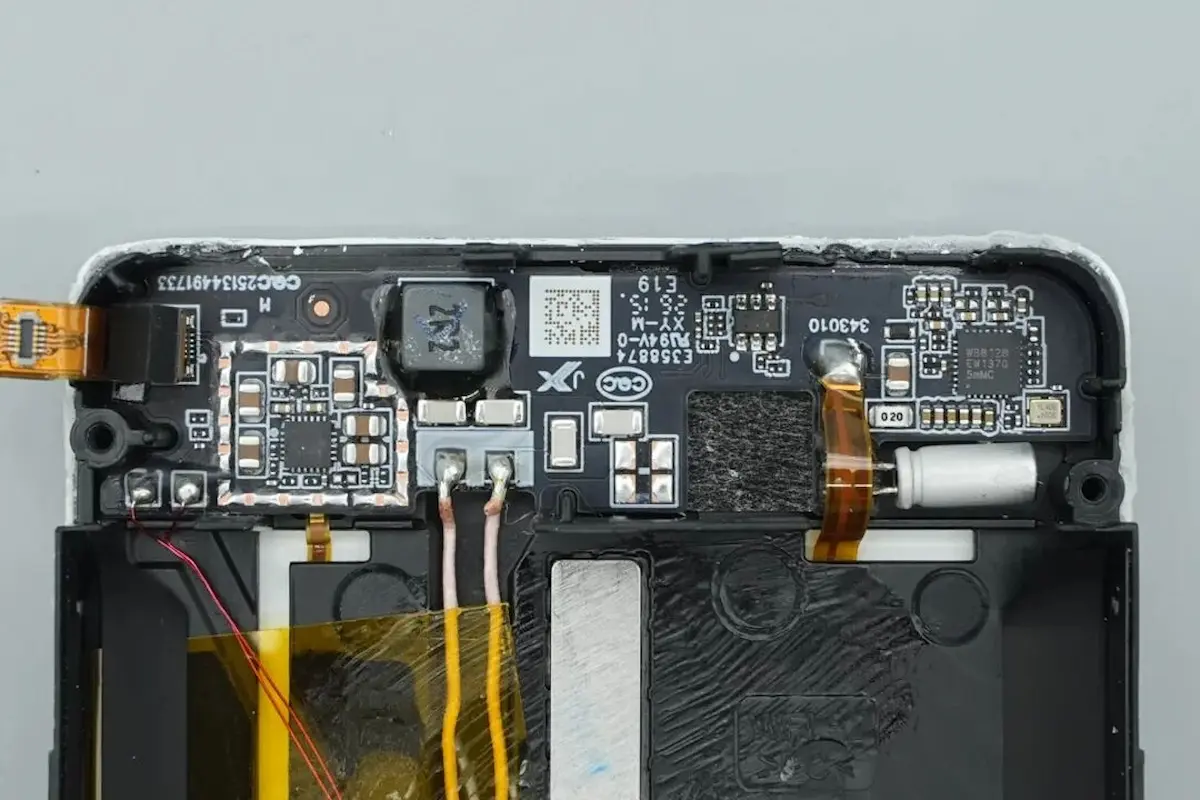

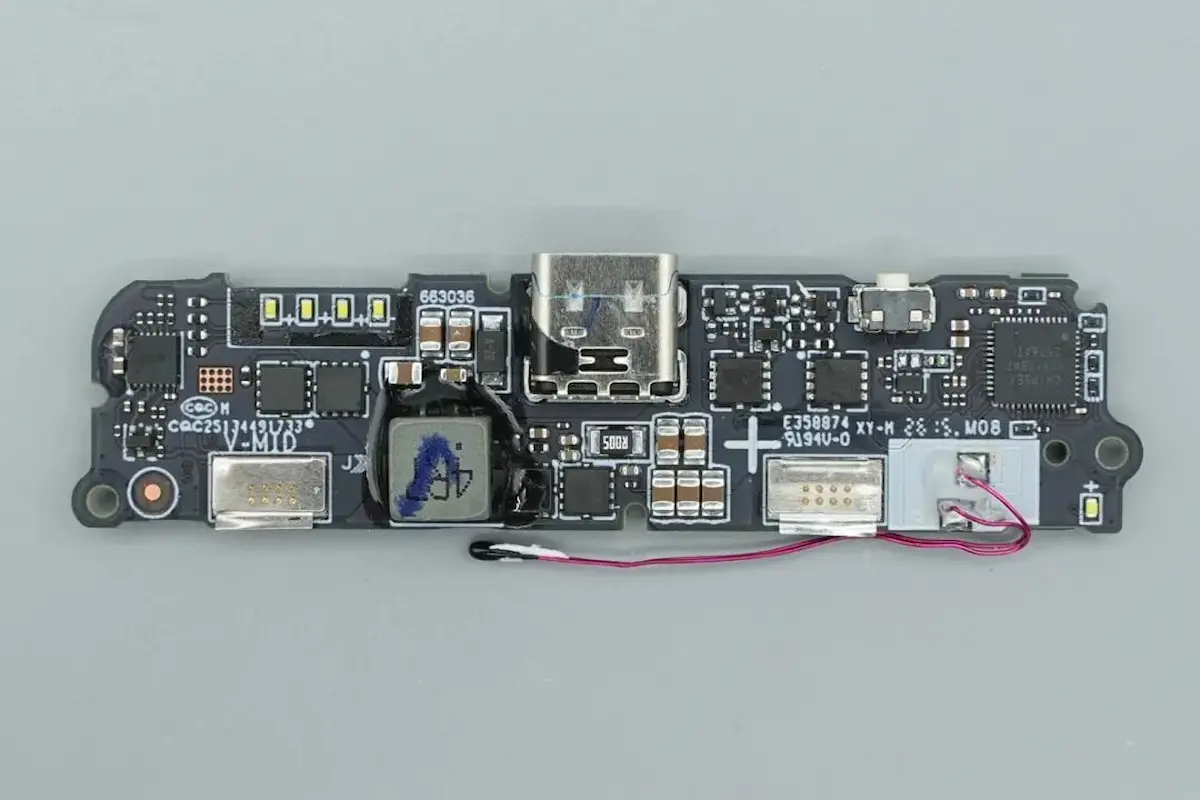

Bo mạch PCBA ở phía trên. Trên bo mạch này có thể thấy nhiều linh kiện được bố trí như chip giao thức sạc, các MOSFET chuyển đổi tăng áp/hạ áp, MOSFET chuyển mạch VBUS, đèn LED báo trạng thái, nhiệt điện trở (thermistor), cổng USB-C cái cùng nhiều linh kiện điện tử khác.
Ở mặt sau của bo mạch PCBA phía trên được bố trí các linh kiện như chip tăng áp/hạ áp (buck-boost), các MOSFET chuyển mạch tăng áp/hạ áp cùng nhiều linh kiện điện tử khác.

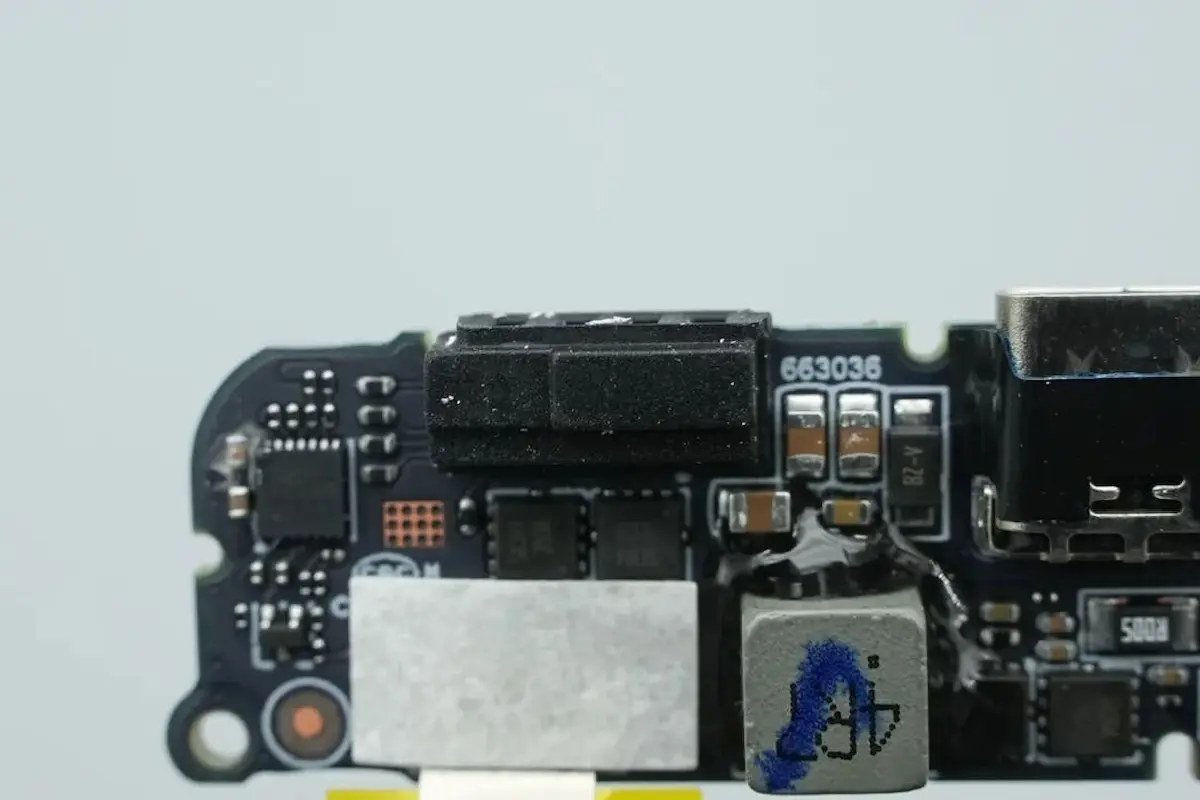

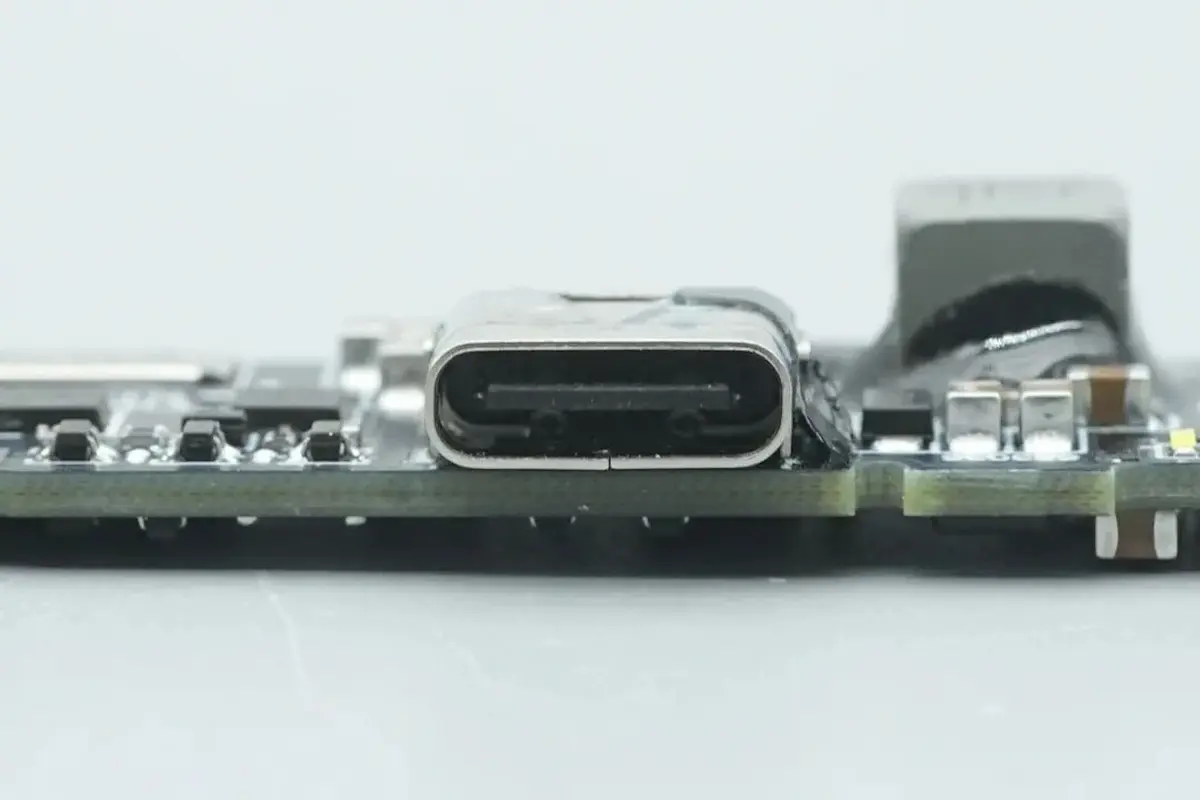

Cận cảnh cổng USB-C cái, sử dụng thiết kế lõi nhựa màu đen.

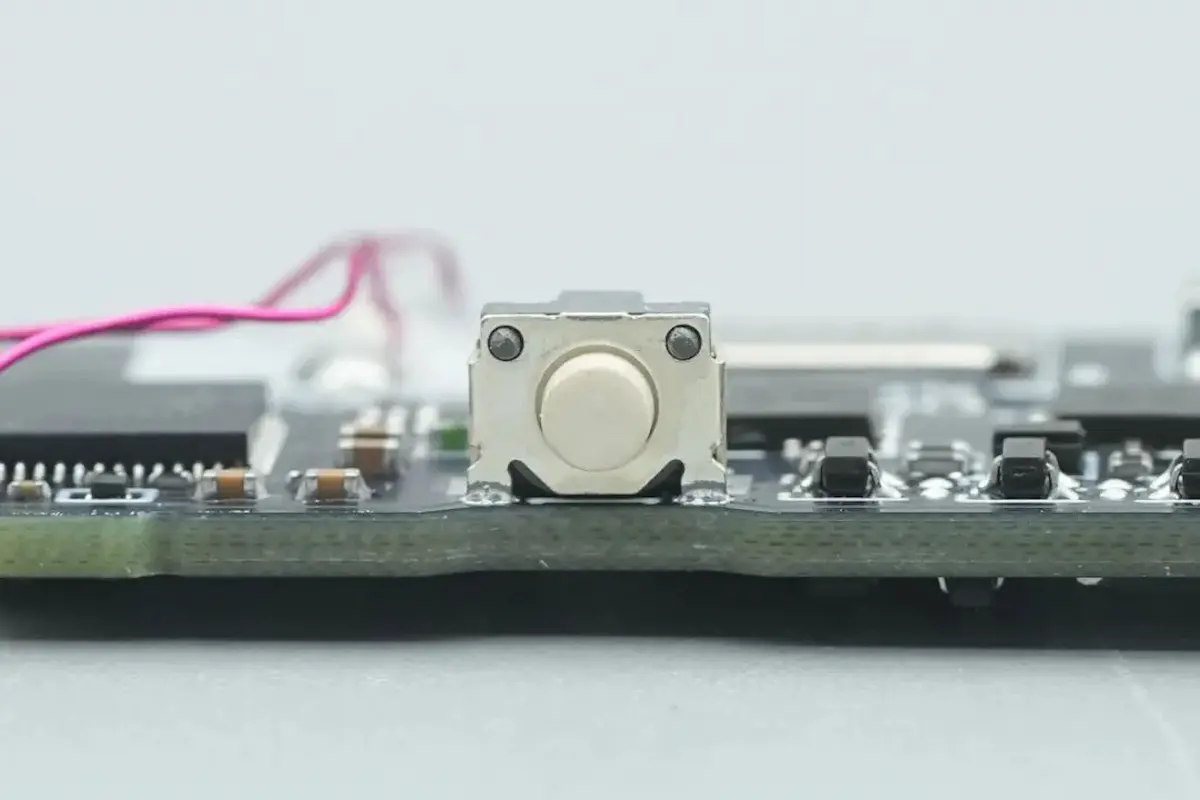

Cận cảnh nút nguồn trên thiết bị.

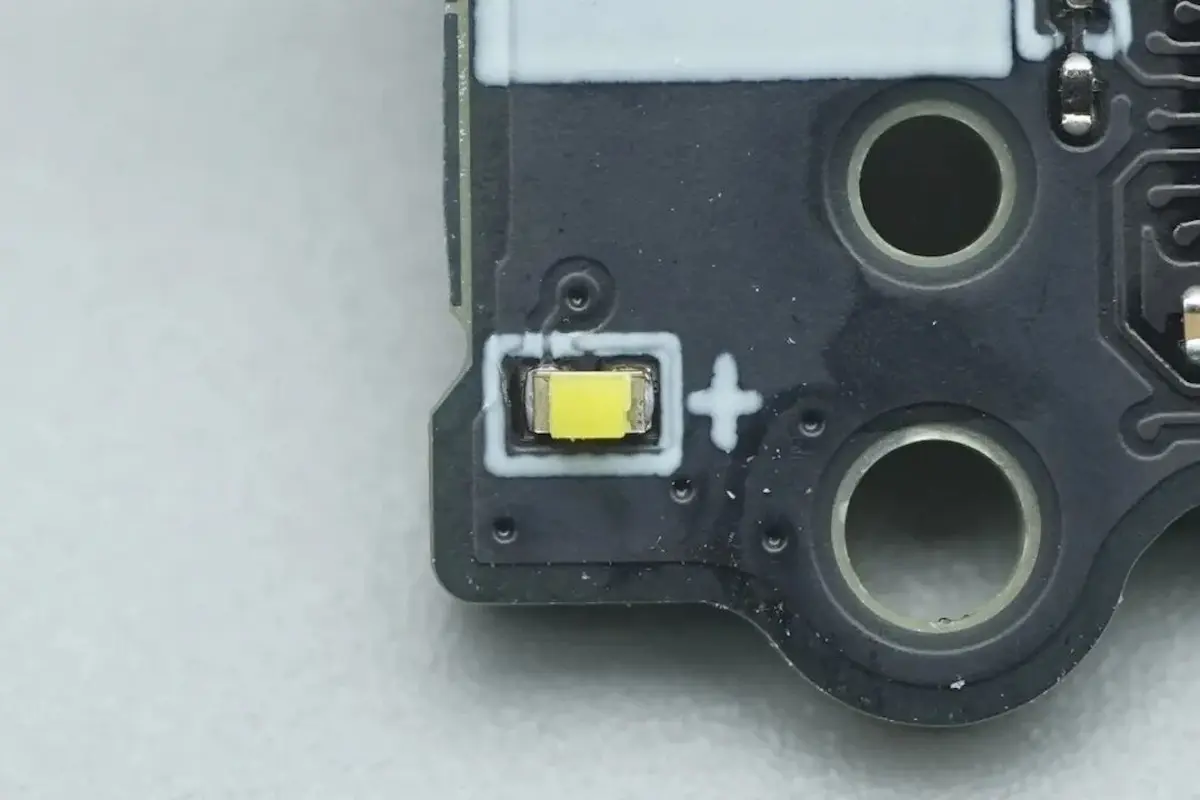

Cận cảnh đèn LED SMD dùng để hiển thị trạng thái sạc.

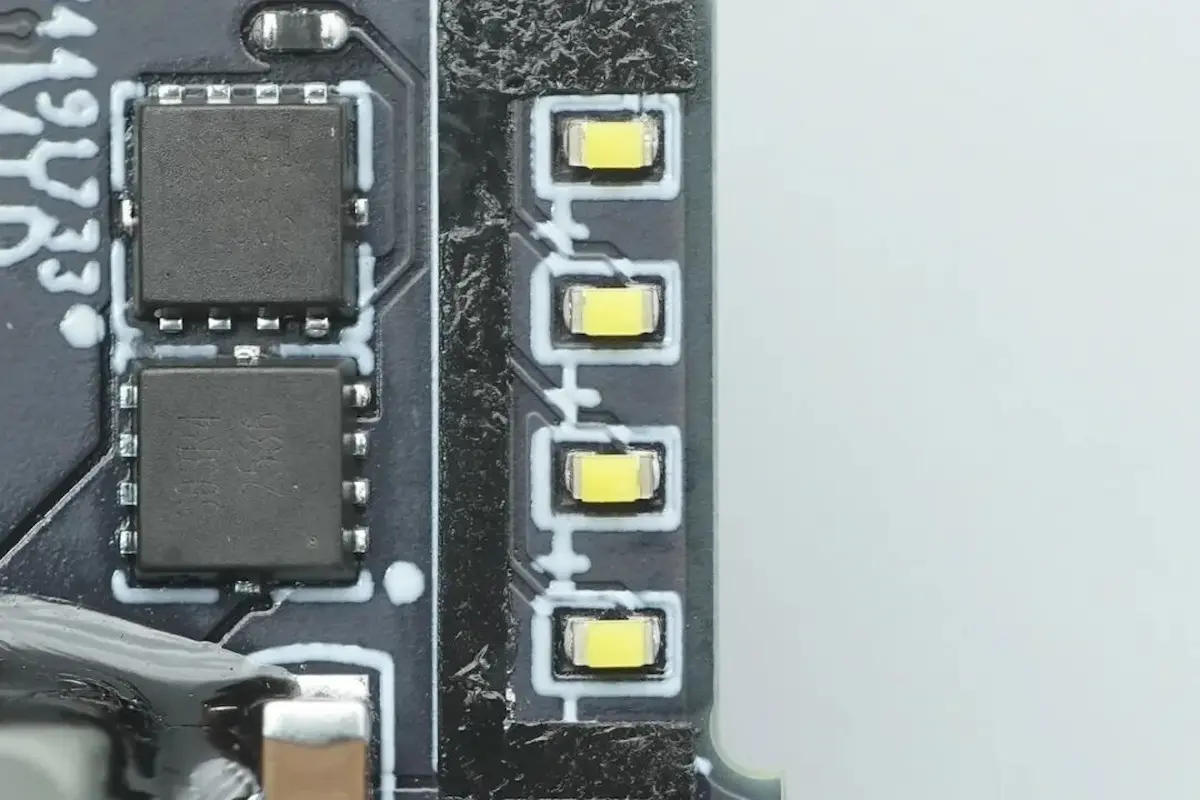

Ở phía còn lại được bố trí các đèn LED chỉ báo mức dung lượng pin còn lại.

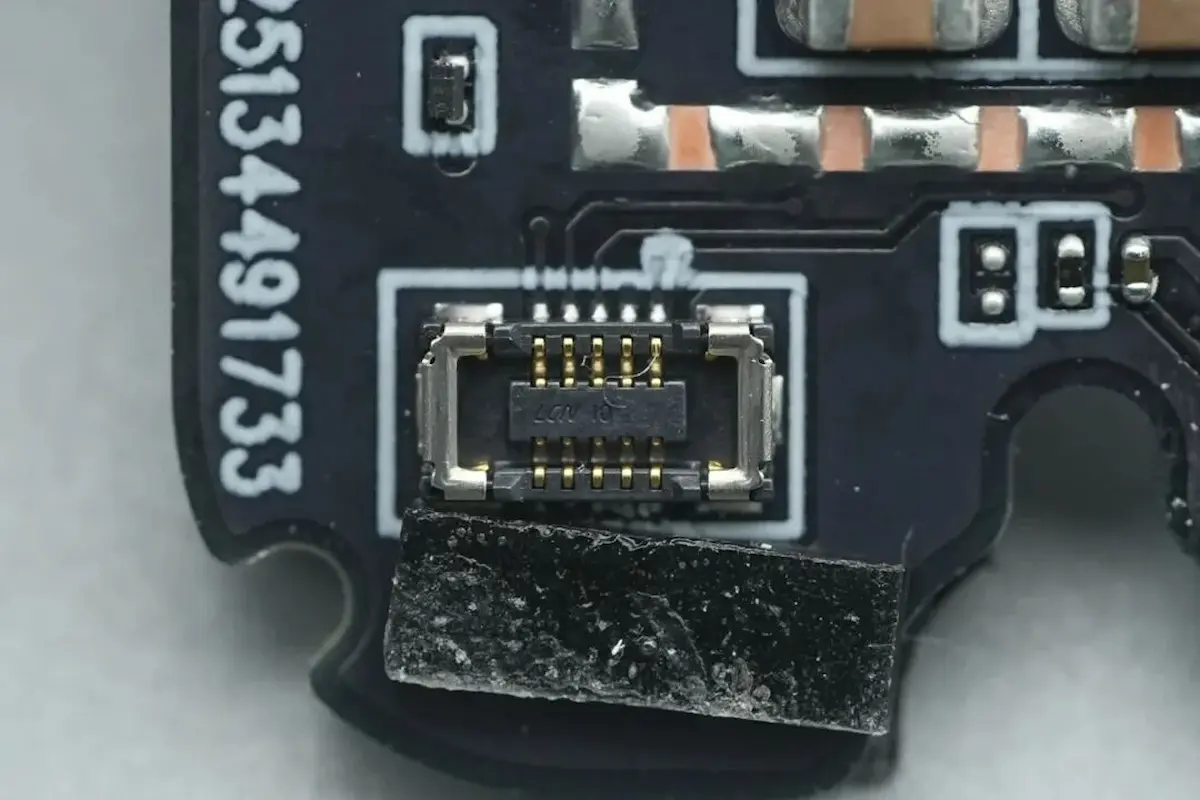

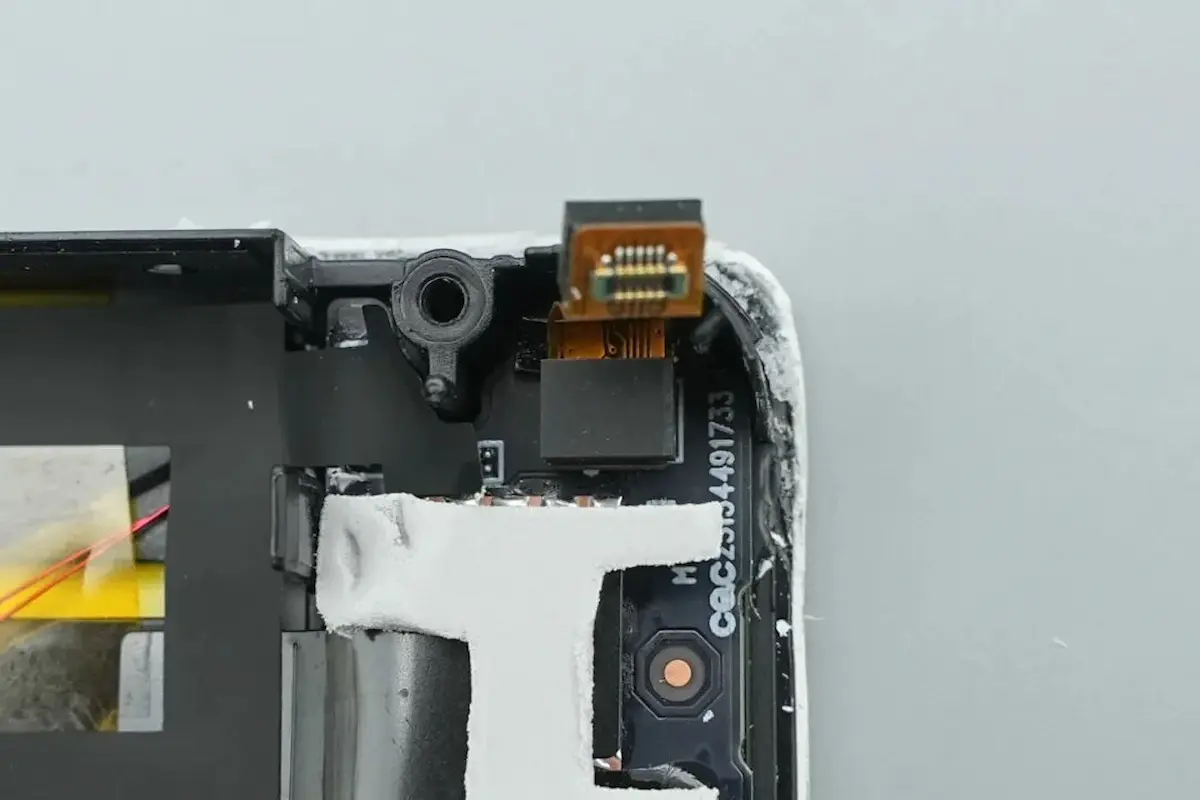

Một đầu nối cáp BTB (Board-to-Board) được sử dụng để kết nối với bo mạch phụ ở phía dưới.

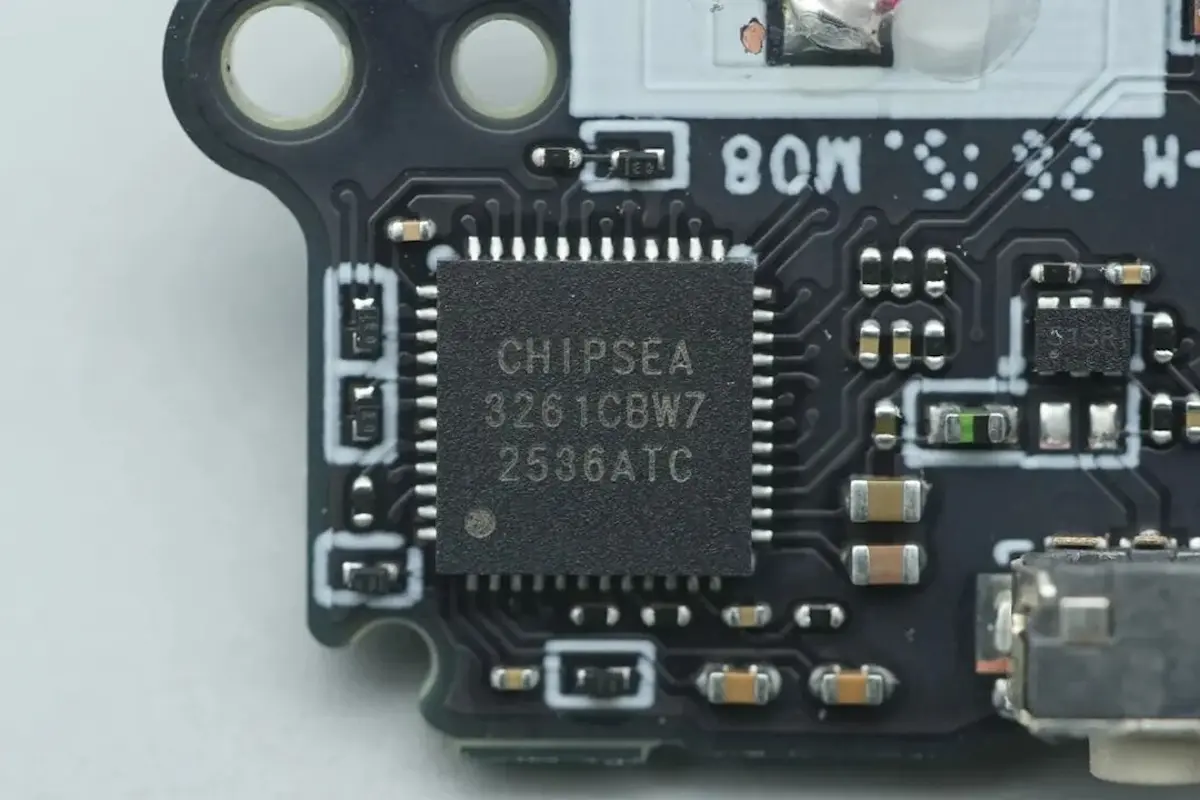

Chipsea Technologies CPW3261 là bộ điều khiển USB Type-C và USB PD, phù hợp cho nhiều ứng dụng như pin sạc dự phòng, hệ thống quản lý pin (BMS), sạc không dây và màn hình.
Con chip này tích hợp đầy đủ các chức năng của giao thức Type-C CC và USB PD, đồng thời hỗ trợ chuẩn USB BC1.2. Ngoài ra, CPW3261 còn tích hợp nhiều giao thức sạc nhanh dành cho điện thoại di động, giúp nâng cao khả năng tương thích sạc của thiết bị đầu cuối.
Bên trong chip được tích hợp bộ vi xử lý 32 bit hoạt động ở tần số 48MHz, đáp ứng tốt các ứng dụng điều khiển công nghiệp cũng như những tình huống yêu cầu hiệu năng xử lý cao.
CPW3261 được trang bị sẵn 128KB bộ nhớ Flash lưu trữ chương trình, 24KB SRAM cùng nhiều ngoại vi như cổng I/O, bộ định thời (Timer), USART, I2C, ADC và Watchdog. Nhờ đó, dòng chip này có thể được sử dụng trong phạm vi ứng dụng rộng hơn, không chỉ giới hạn ở các thiết bị nguồn và sạc.

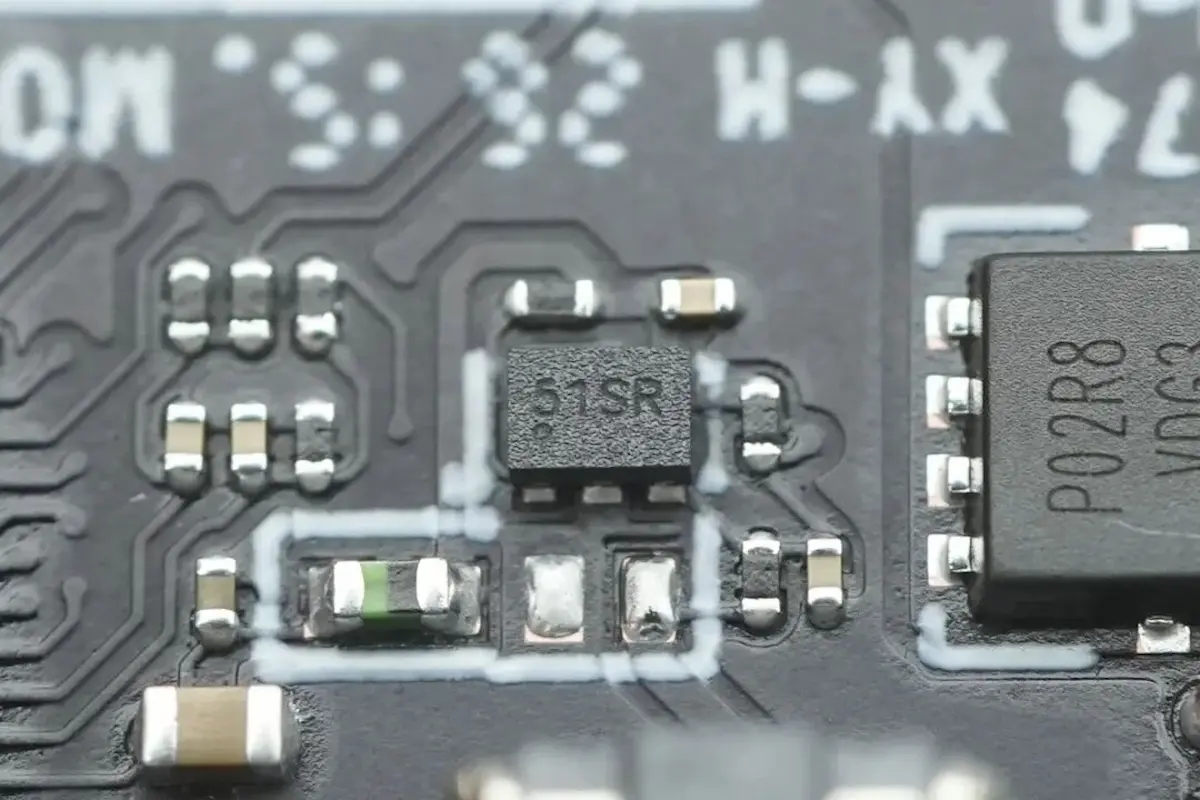

Cận cảnh một con chip mang ký hiệu 51SR.

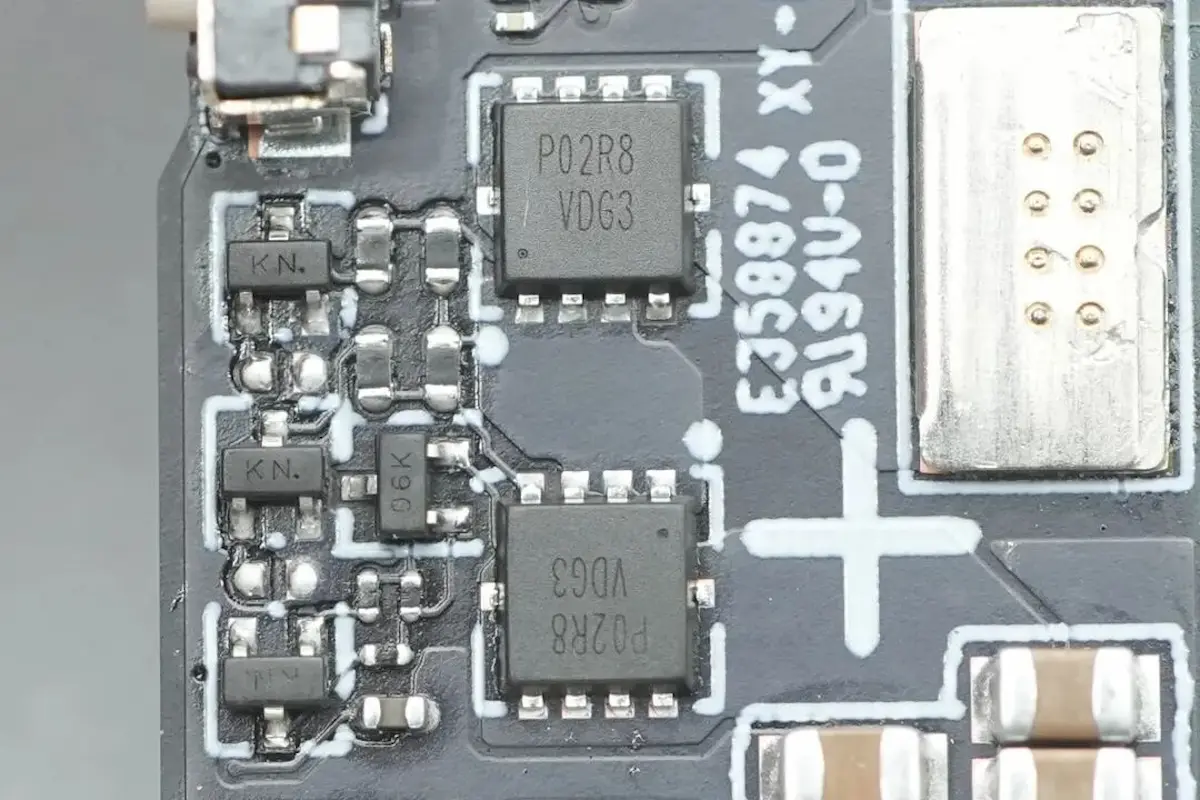

Hai MOSFET chuyển mạch VBUS đến từ Prisemi, mã hiệu PPM8PN02R8. Đây là MOSFET kênh P (PMOS) có khả năng chịu điện áp -20V, điện trở dẫn trong (RDS(on)) 5,6mΩ và được đóng gói theo chuẩn PDFN3333-8L.

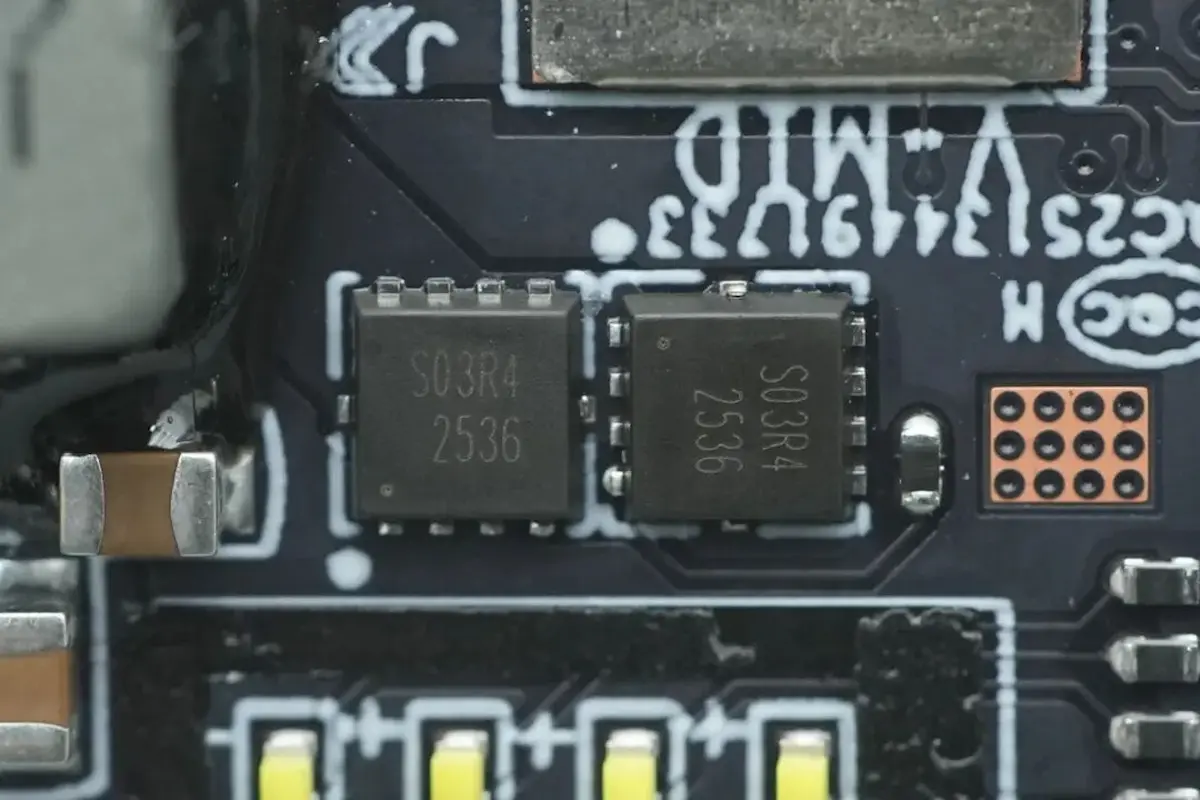

Hai MOSFET đồng bộ dùng cho mạch tăng áp/hạ áp đến từ Prisemi, mã hiệu PSM8PN03R4. Đây là MOSFET kênh N (NMOS) có điện áp chịu đựng 30V, điện trở dẫn trong (RDS(on)) 4,3mΩ và được đóng gói theo chuẩn PDFN3333-8L.

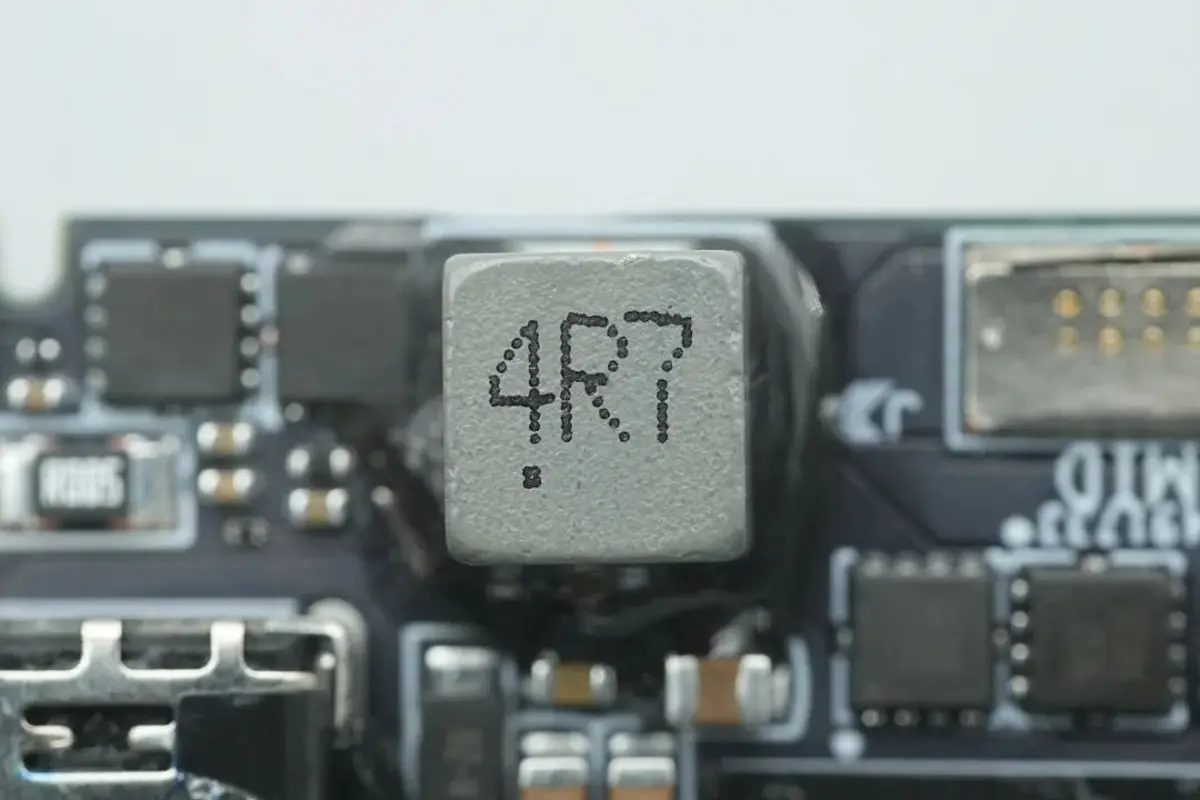

Cận cảnh một cuộn cảm của mạch tăng áp/hạ áp đồng bộ (synchronous buck-boost).

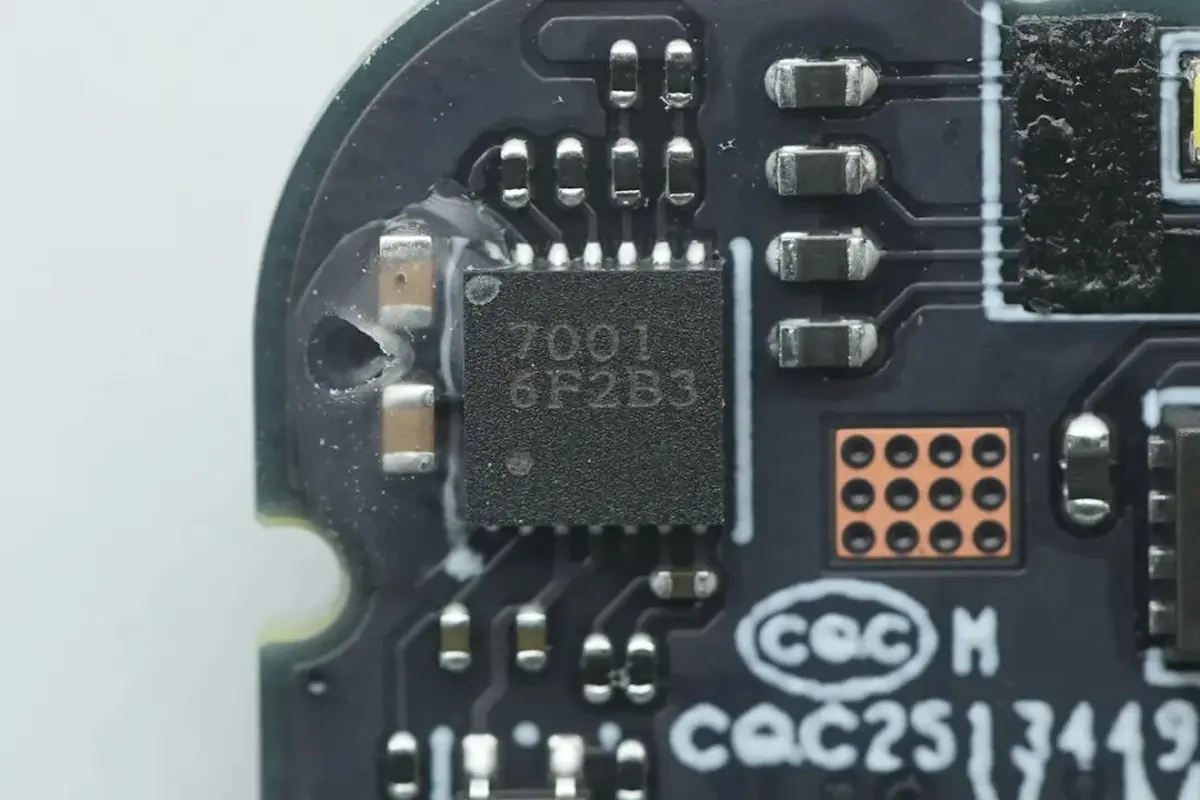

Cận cảnh một linh kiện mang mã in (silkscreen) 7001.

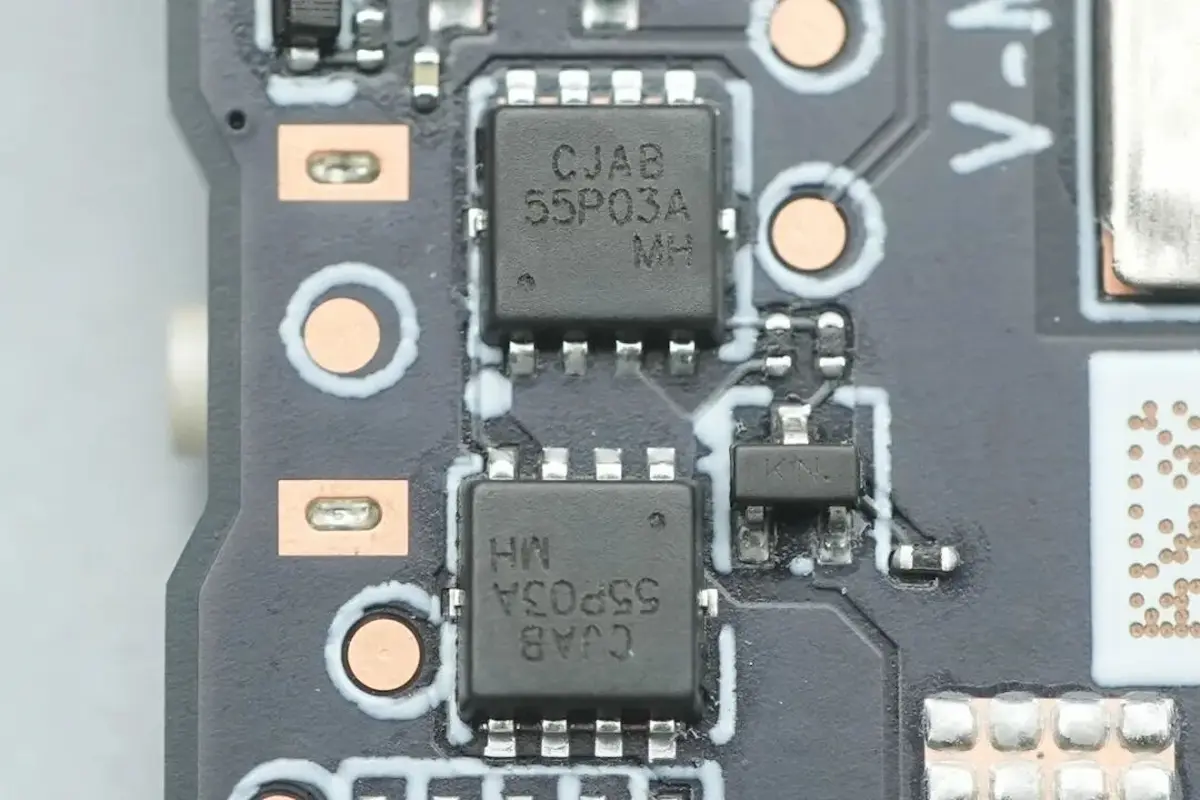

Ngoài ra, MOSFET đồng bộ của mạch tăng áp/hạ áp cũng đến từ Prisemi, mã hiệu PSM8PN03R4. Đây là MOSFET kênh N (NMOS) có điện áp chịu đựng 30V, điện trở dẫn trong (RDS(on)) 4,3mΩ và sử dụng vỏ đóng gói DFN3333-8L.
MOSFET điều khiển cấp nguồn đến từ Changjing Electronics Technology, mã hiệu CJAB55P03A. Đây là MOSFET kênh P (PMOS) có khả năng chịu điện áp -30V, điện trở dẫn trong (RDS(on)) 6,5mΩ và được đóng gói theo chuẩn PDFNWB3333-8L.

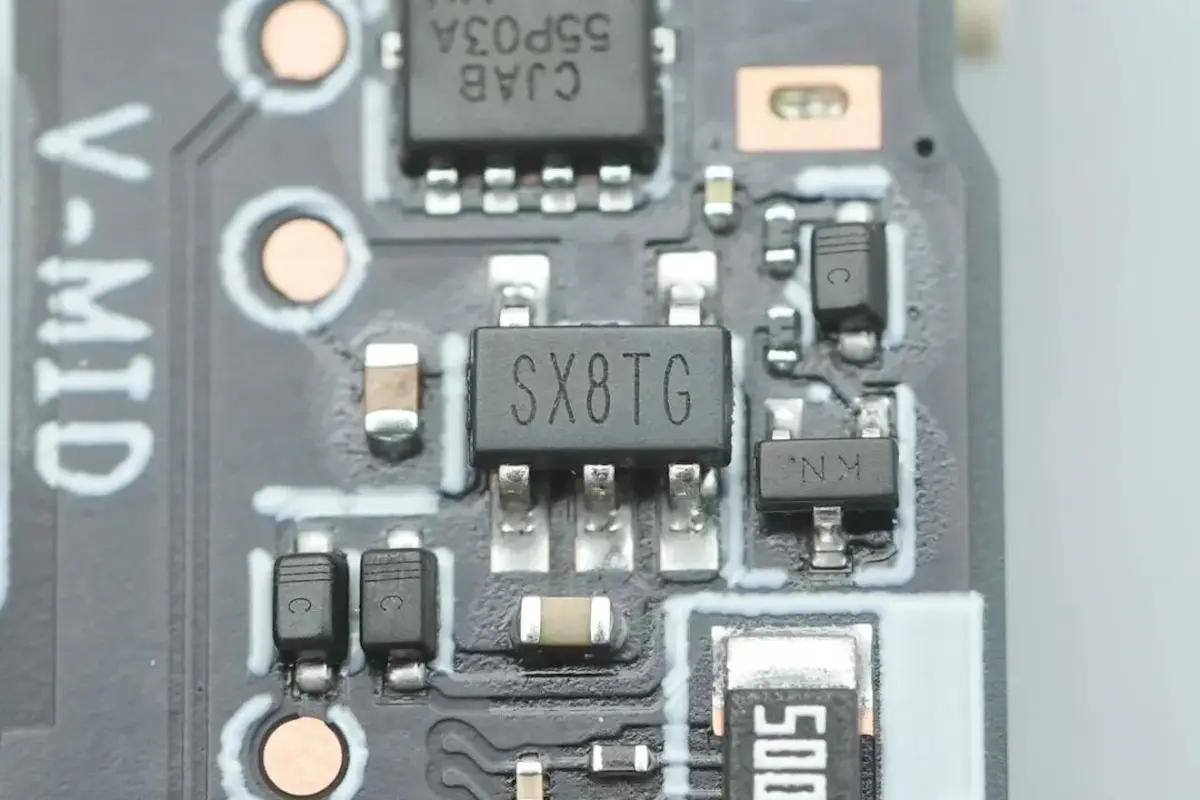

Bộ ổn áp tuyến tính LDO đến từ SG Micro, mã hiệu SGM2202, sử dụng vỏ đóng gói SOT23-5.

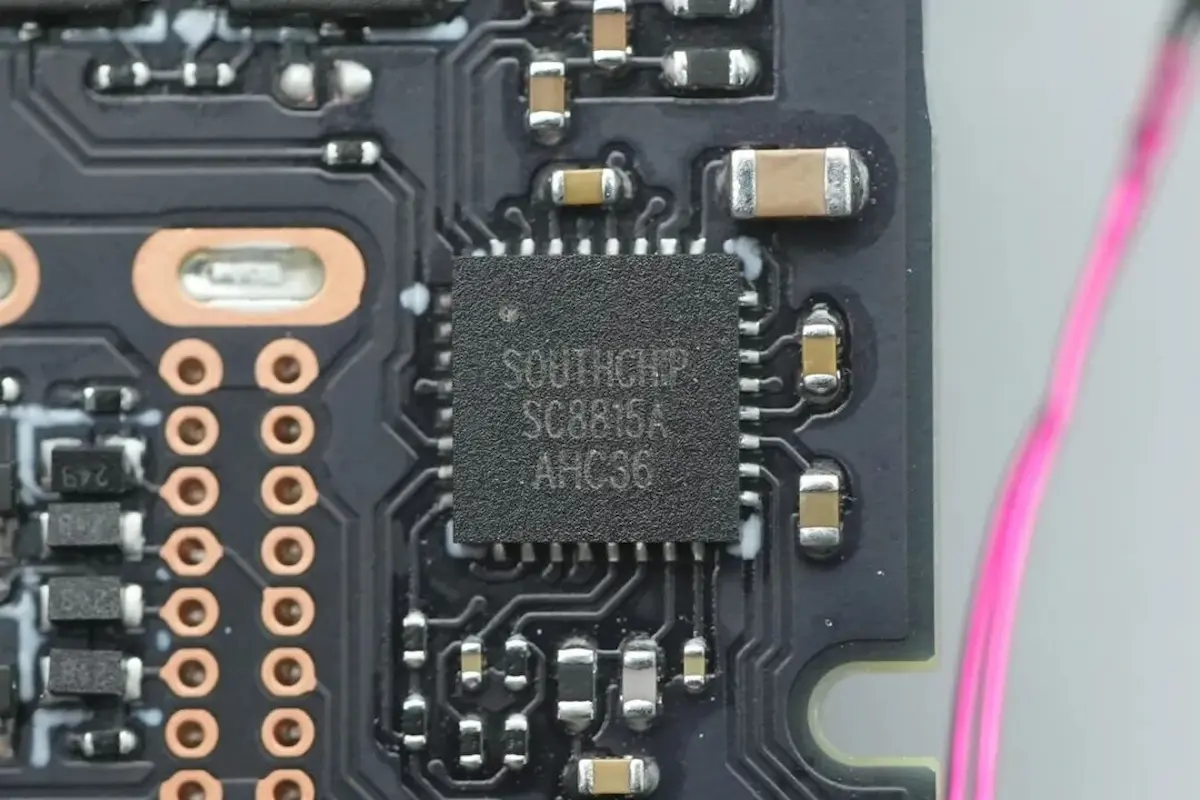

Bộ điều khiển tăng áp/hạ áp đồng bộ đến từ Southchip Semiconductor, mã hiệu SC8815A. Đây là bộ điều khiển tăng áp/hạ áp đồng bộ hai chiều (bidirectional synchronous buck-boost controller) có hiệu suất cao, hỗ trợ sạc cho từ 1 đến 6 cell pin và được trang bị giao tiếp I²C.
Con chip hỗ trợ đầy đủ các chức năng quản lý sạc pin lithium. Các thông số như dòng sạc pin, điện áp sạc, điện áp đầu ra khi xả ngược, cùng giới hạn dòng điện đầu vào và đầu ra đều có thể được cấu hình và điều khiển thông qua giao tiếp I²C, giúp nhà sản xuất dễ dàng tối ưu hóa hoạt động của thiết bị theo từng nhu cầu sử dụng cụ thể.
SC8815A tích hợp sẵn bộ chuyển đổi tương tự - số (ADC) độ phân giải 10 bit, hỗ trợ hiển thị trạng thái sạc, tự động phát hiện bộ nguồn (adapter) và tải được kết nối. Ngoài ra, chip còn được trang bị nhiều cơ chế bảo vệ như bảo vệ điện áp thấp (UVP), bảo vệ quá áp (OVP), bảo vệ quá dòng (OCP), bảo vệ ngắn mạch và tự động ngắt khi quá nhiệt nhằm đảm bảo an toàn cho hệ thống.
Con chip được đóng gói theo chuẩn QFN32, phù hợp cho các ứng dụng như pin sạc dự phòng hỗ trợ sạc nhanh PD, bộ chia cổng USB-C (USB-C Hub) và các nguồn cấp công nghiệp. Đây là một giải pháp quản lý nguồn linh hoạt, đáp ứng tốt các thiết bị yêu cầu khả năng sạc và xả công suất cao.

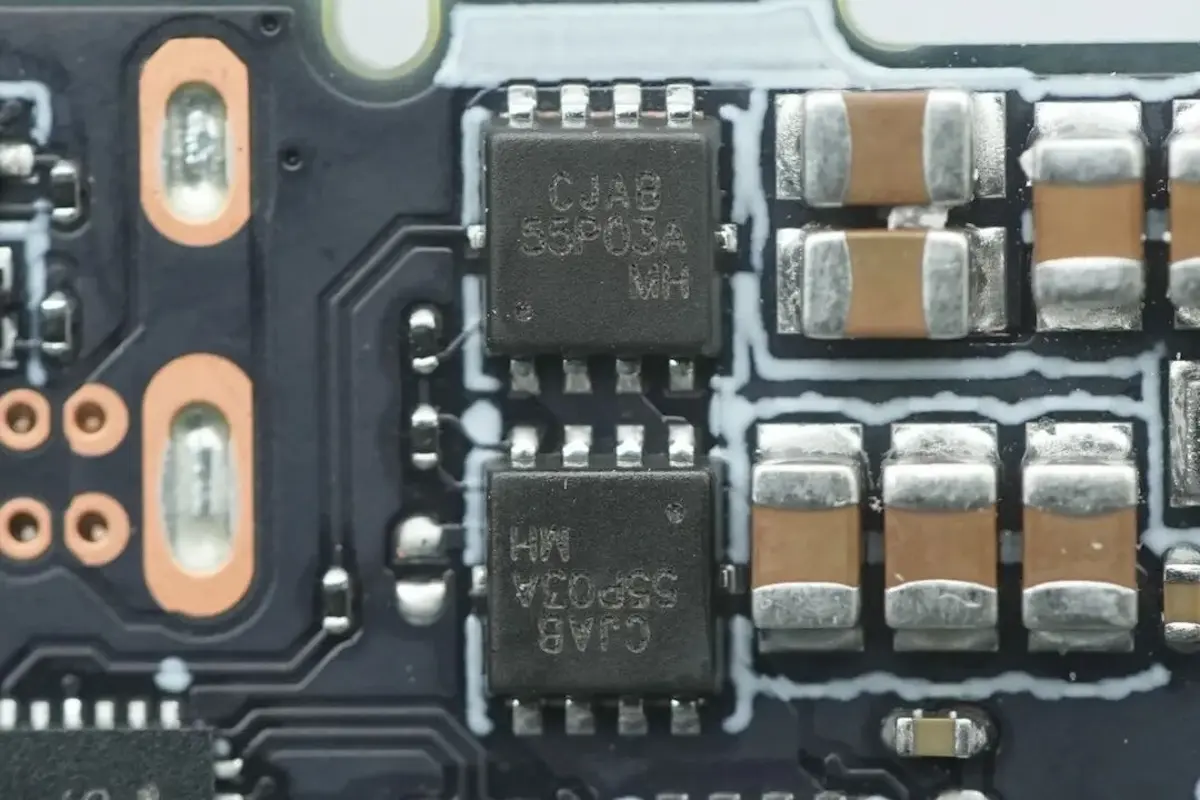

Ngoài ra còn có hai MOSFET chuyển mạch VBUS đến từ Changjing Electronics Technology (JSCJ), mã hiệu CJAB55P03A. Đây là MOSFET kênh P (PMOS) có điện áp chịu đựng 30V, điện trở dẫn trong (RDS(on)) 6,5mΩ và được đóng gói theo chuẩn PDFNWB 3,3 × 3,3 mm.

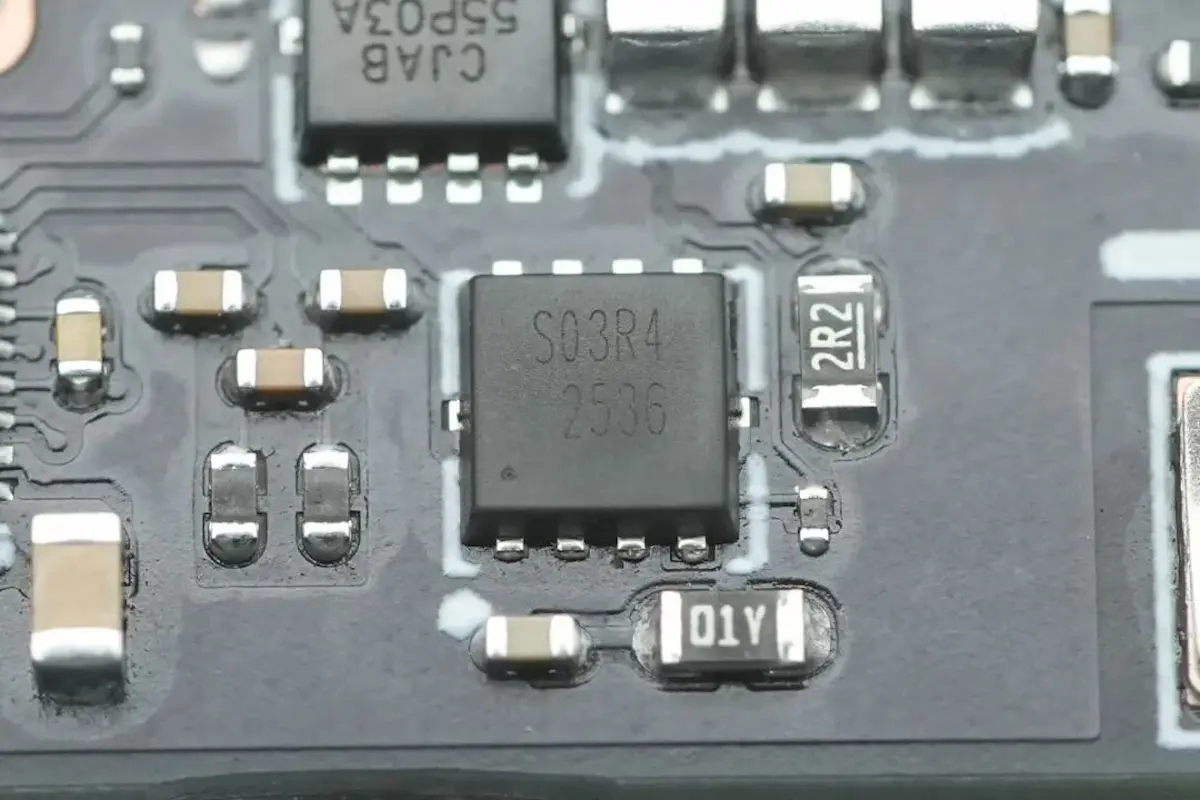

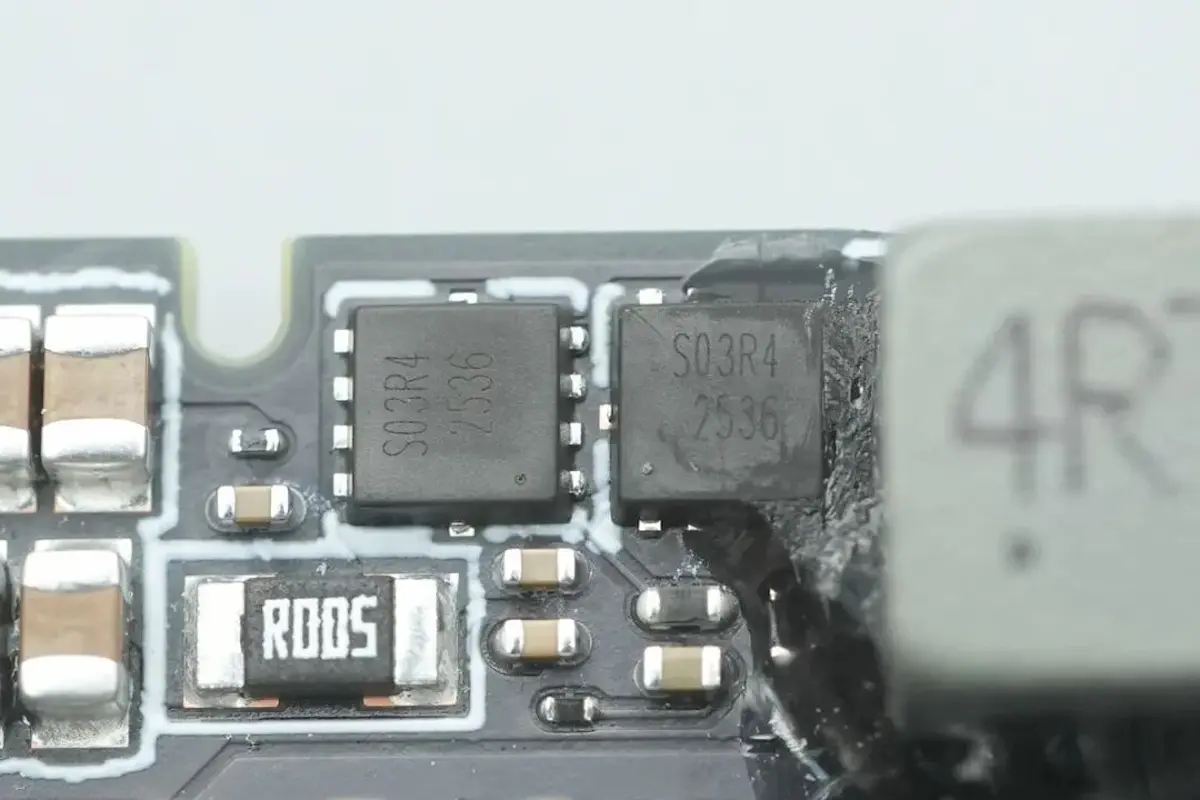

MOSFET điều khiển cấp nguồn đến từ Prisemi, sử dụng mã hiệu PSM8PN03R4, cùng loại với các MOSFET đồng bộ tăng áp/hạ áp đã đề cập trước đó. Đây là MOSFET kênh N (NMOS) có điện áp chịu đựng 30V và điện trở dẫn trong (RDS(on)) 4,3mΩ.

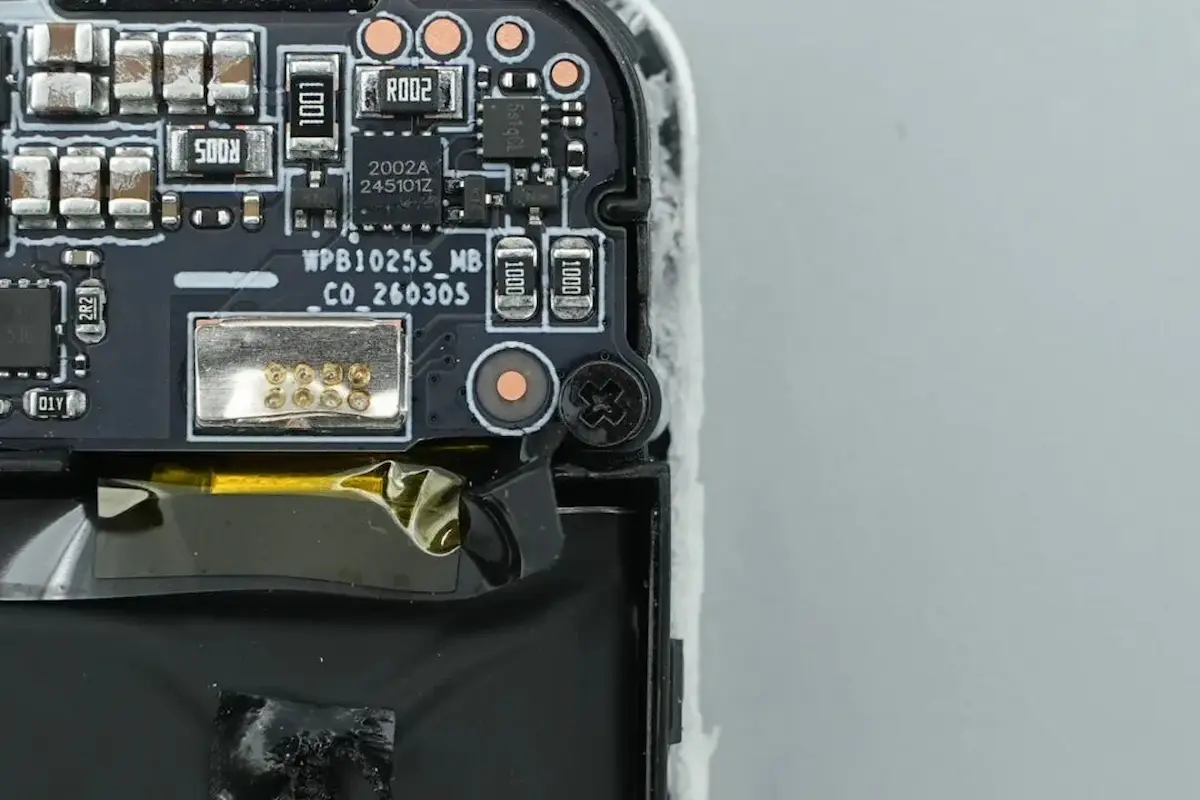

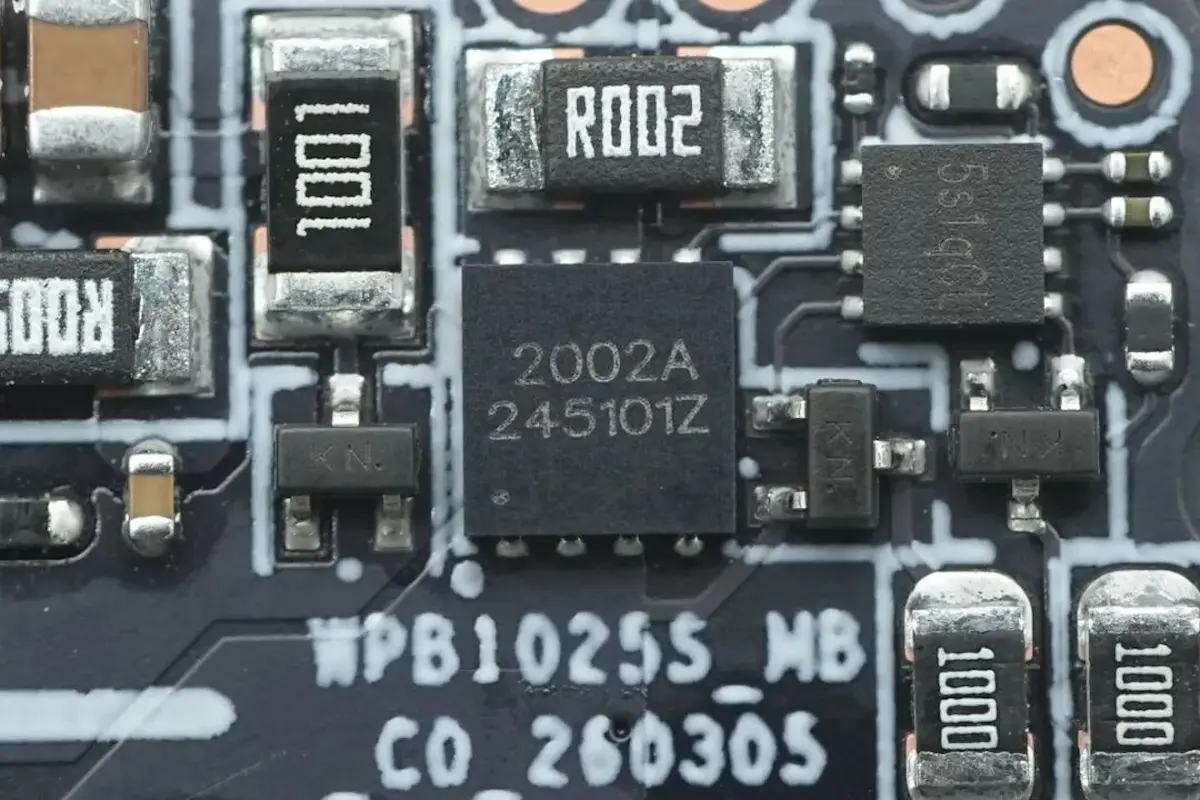

MOSFET bảo vệ pin mang mã in 2002, có nhiệm vụ bảo vệ bộ pin lithium tích hợp khỏi các tình trạng sạc quá mức (overcharge), xả quá mức (overdischarge) và quá dòng (overcurrent), giúp nâng cao độ an toàn và tuổi thọ của pin.

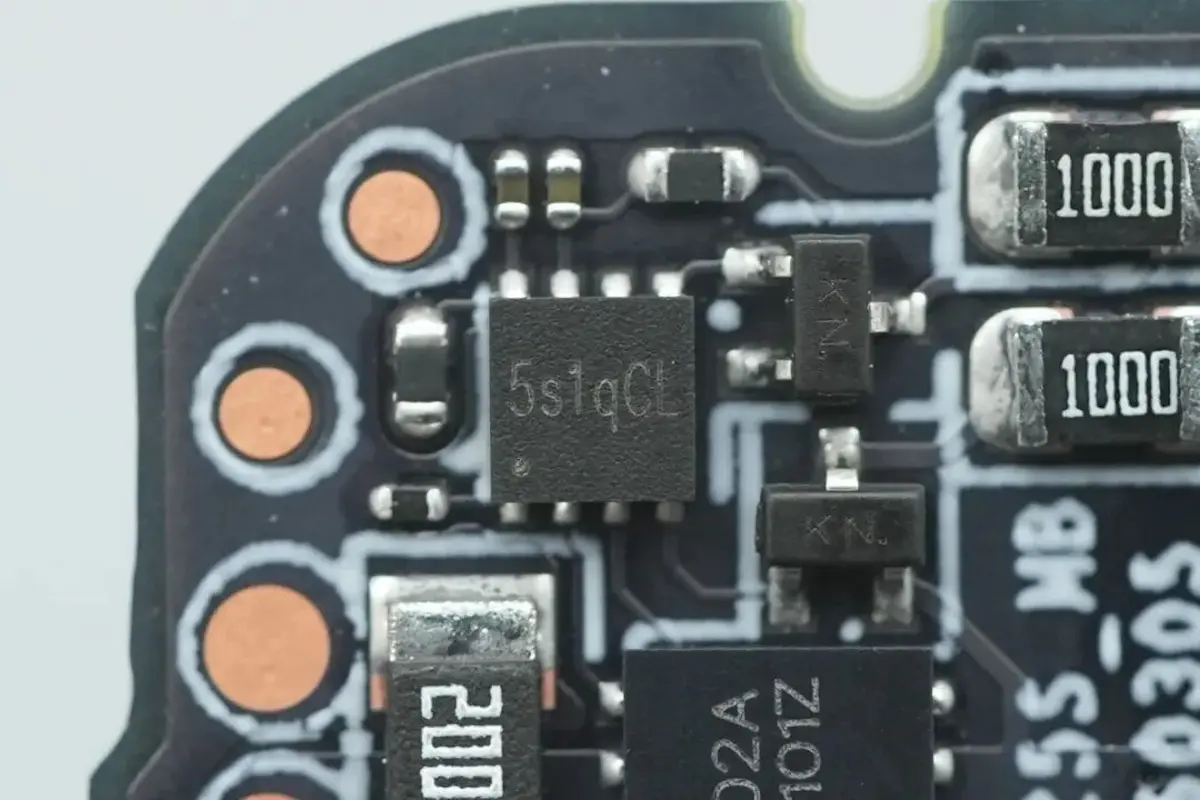

Chip bảo vệ pin có ký hiệu in (silk screen) là 5s1aCL.

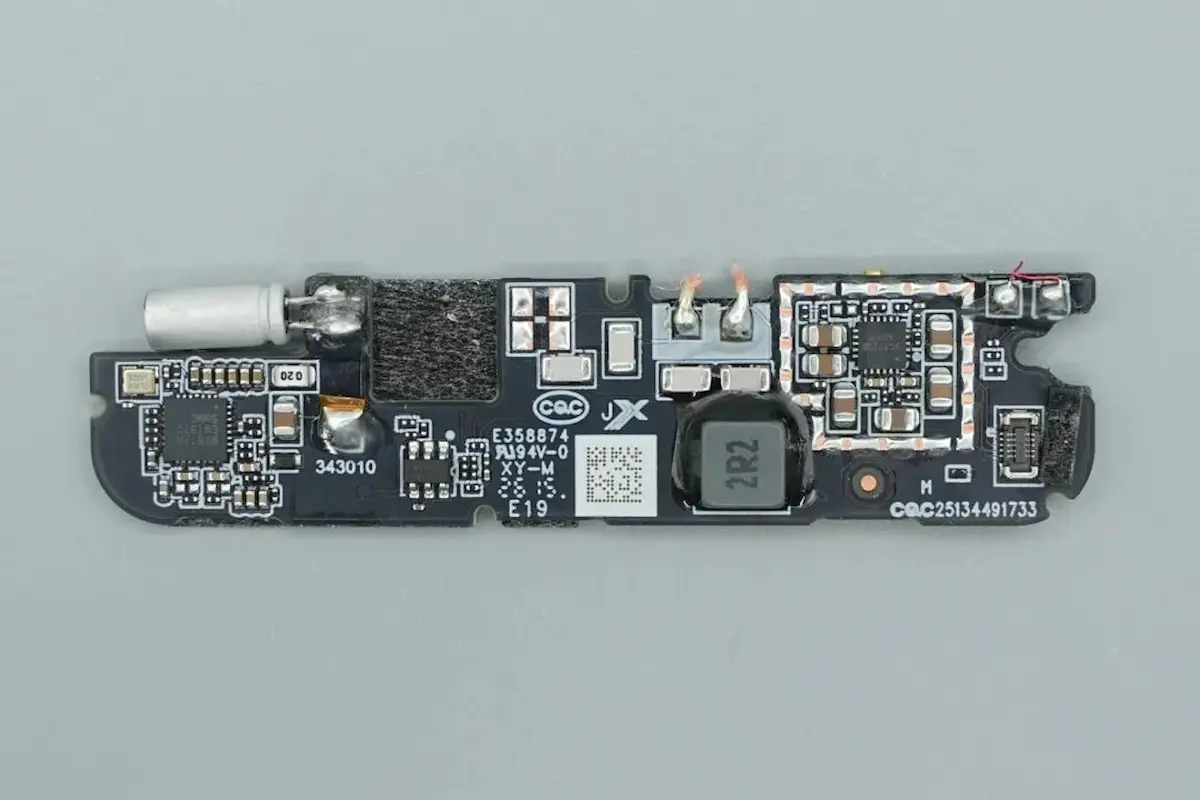

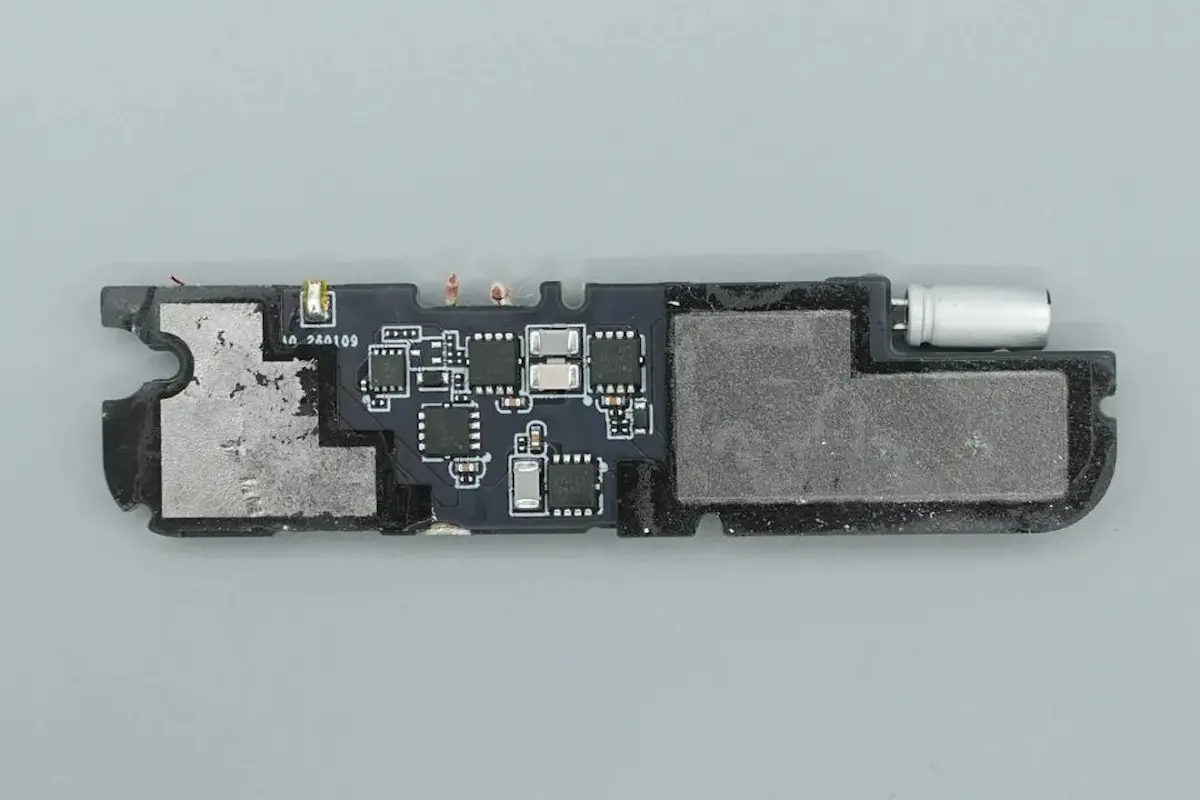

bo mạch đáy bên trong của pin sạc dự phòng cùng mô-đun sạc không dây.
Phía trên bo mạch tầng dưới được phủ một lớp mút xốp giảm chấn diện tích lớn, dùng để giảm nguy cơ hư hỏng khi bị rơi.

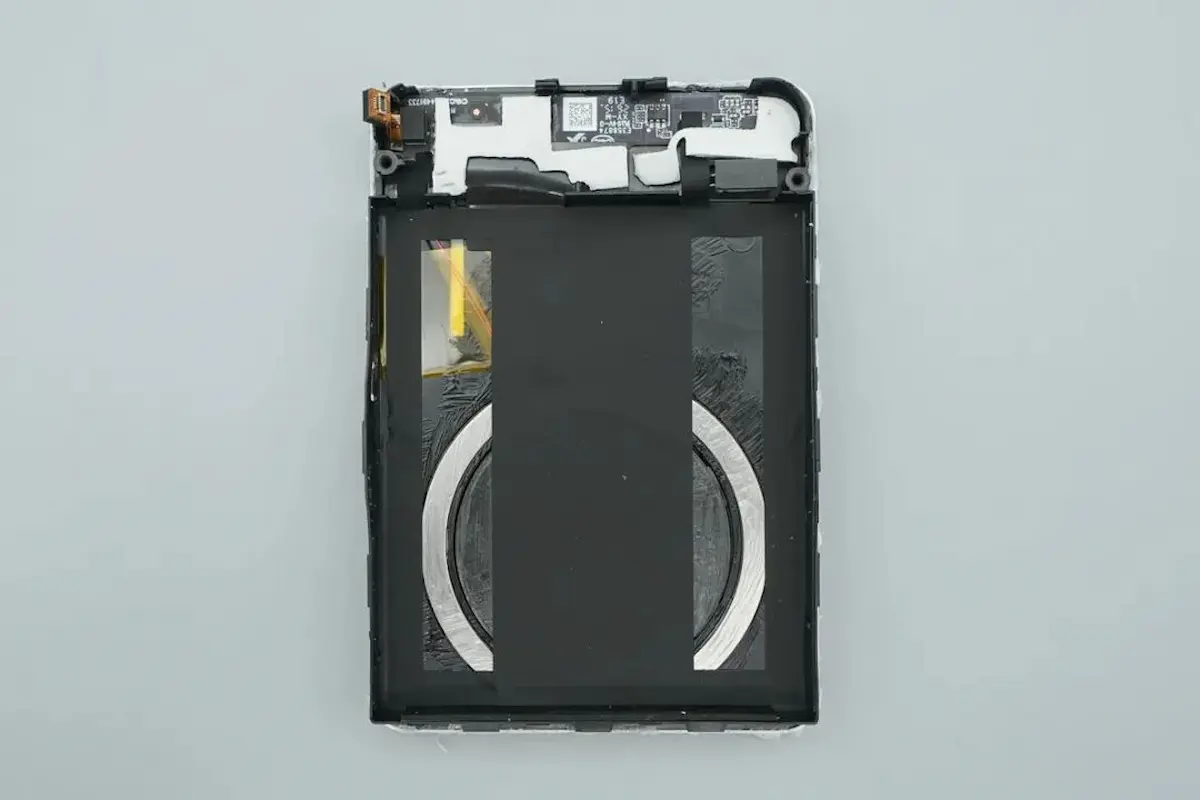

Phía trên mô-đun sạc không dây nam châm được phủ một lớp miếng dán graphite dẫn nhiệt diện tích lớn.

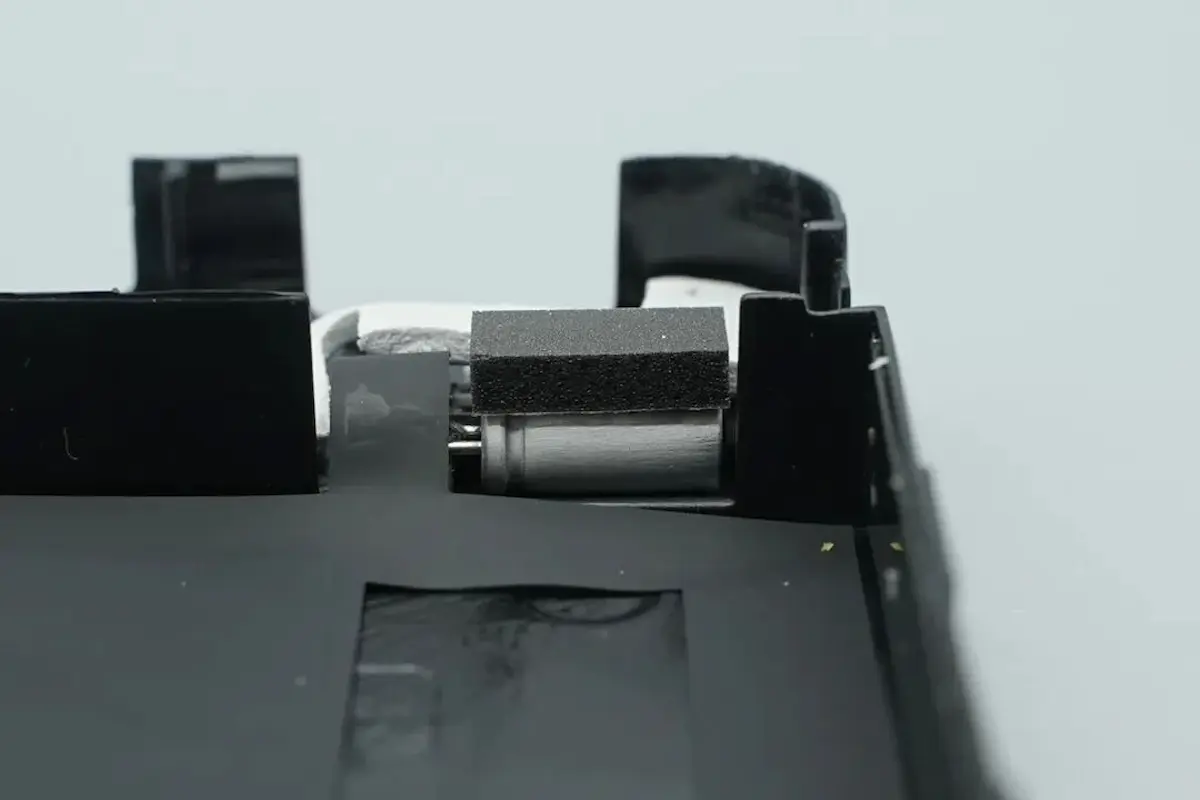

Phía trên tụ điện rắn được bố trí lớp mút xốp để cố định và giảm chấn.
Ở bên trái bo mạch nhỏ có bố trí cáp mềm (flexible flat cable), dùng để kết nối với bo mạch tầng trên.

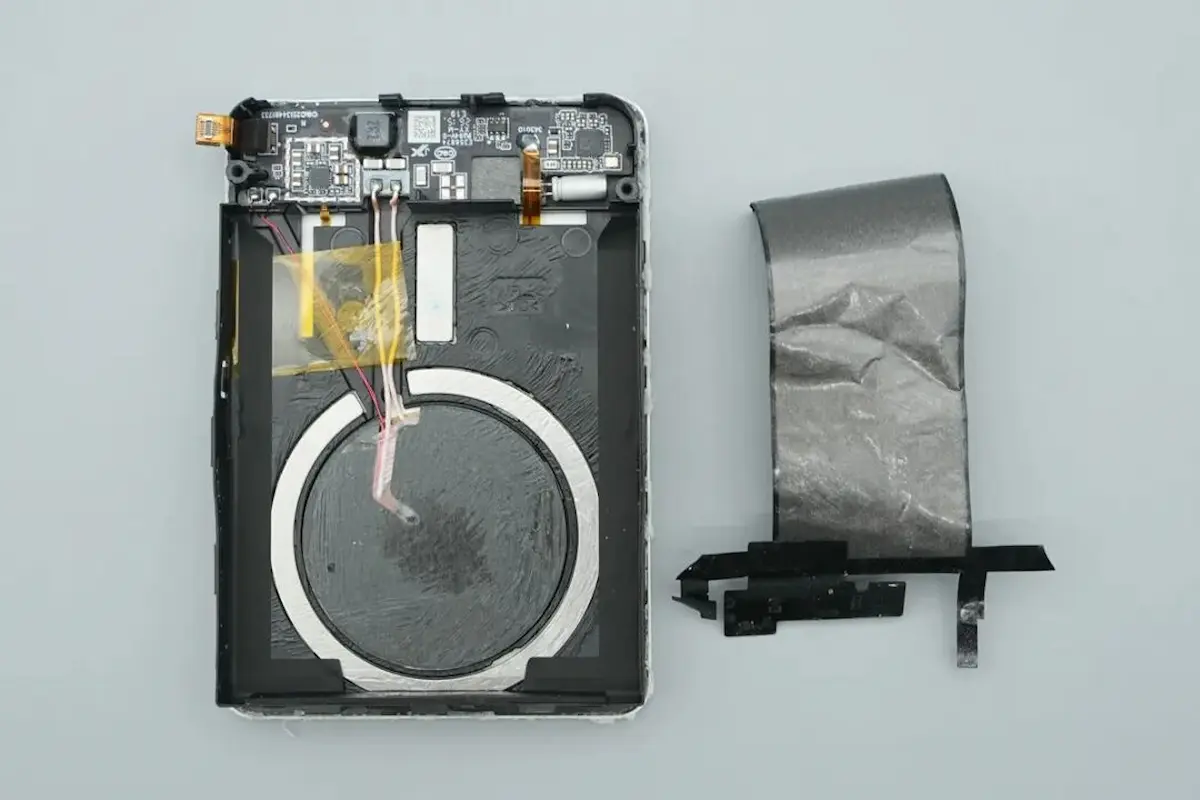

Sau khi tháo lớp tản nhiệt graphite, mút đệm giảm chấn và lớp vỏ che chắn (shield), có thể nhìn rõ toàn bộ cấu trúc tổng thể.

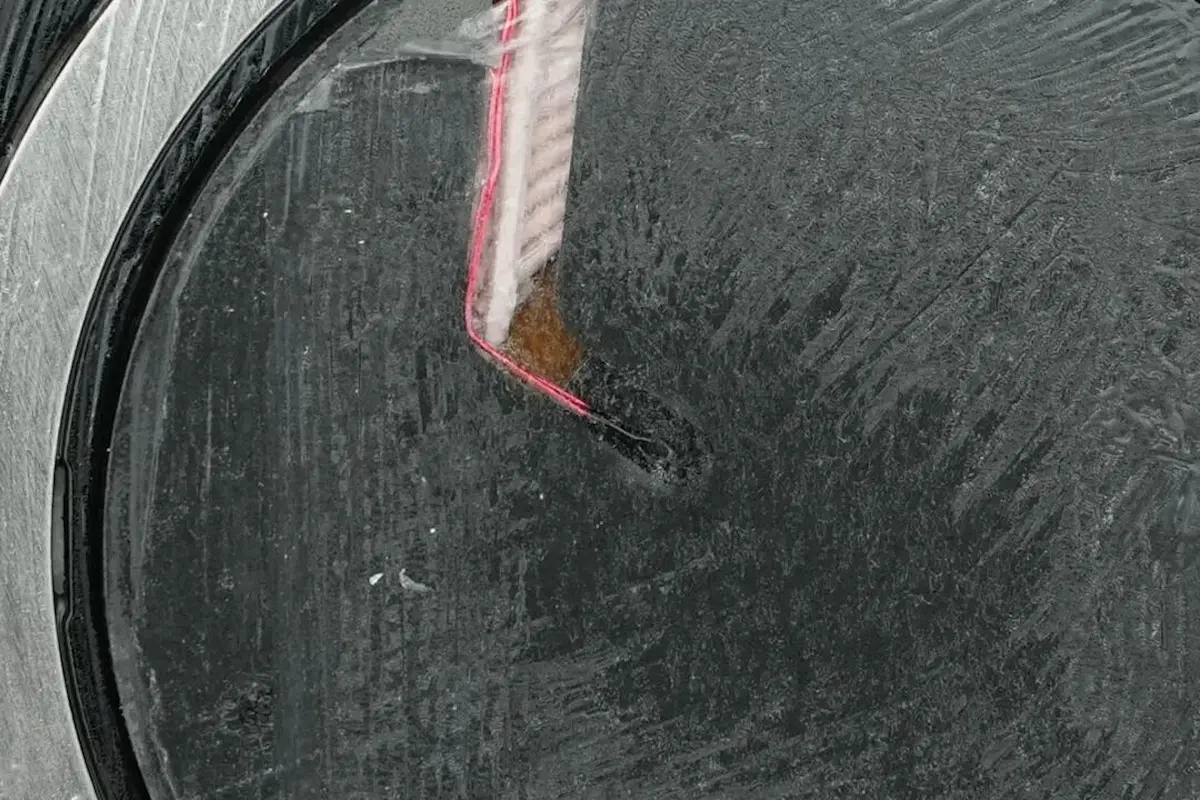

Phía trên mô-đun còn có một điện trở nhiệt (thermistor) riêng, dùng để thực hiện nhiệm vụ bảo vệ quá nhiệt.

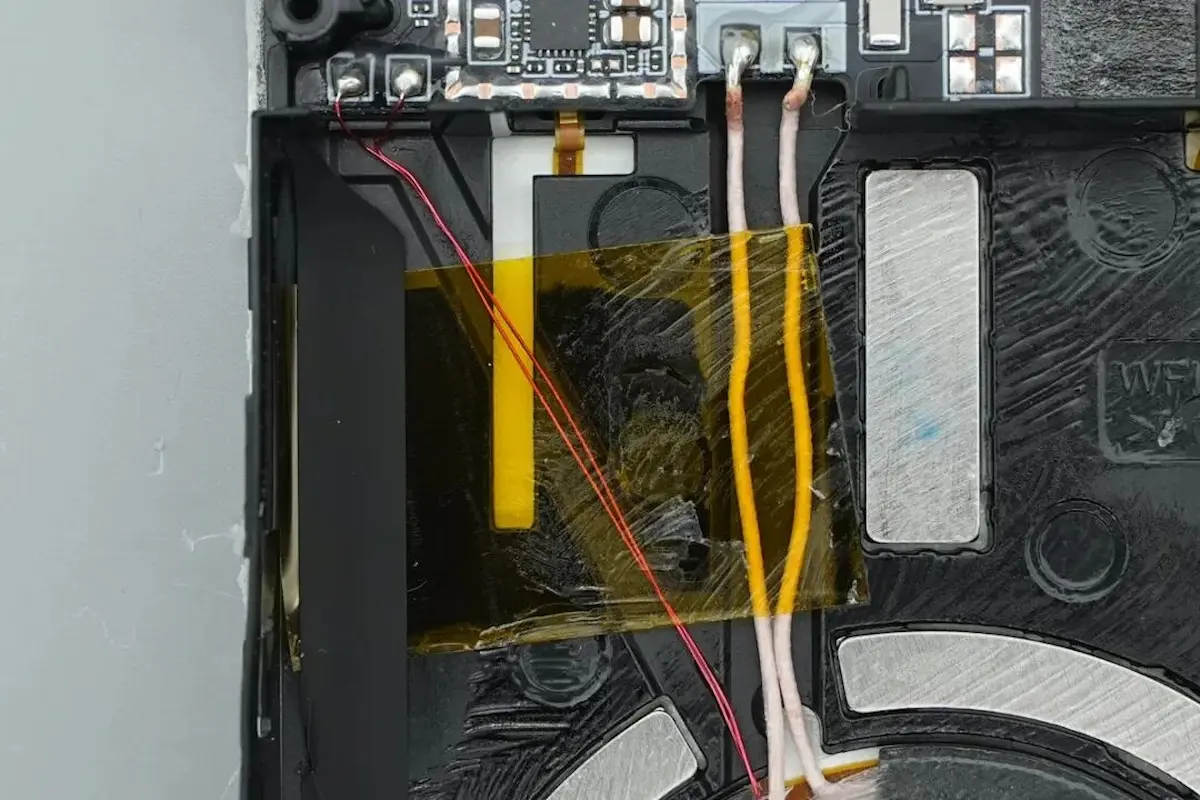

Cáp của mô-đun sạc không dây còn được cố định bằng băng keo chịu nhiệt.
Điện trở nhiệt NTC và các mối hàn dây Litz của mô-đun sạc không dây đều rõ ràng và đầy đặn; bên phải còn có cáp phẳng của cảm biến chạm.
Các mối hàn của cáp cảm biến chạm cũng rõ ràng và đầy đặn, đồng thời được cố định bằng keo, dùng để phát hiện trạng thái sạc nam châm.
Tách toàn bộ bo mạch tầng dưới ra khỏi mặt panel phía trước.

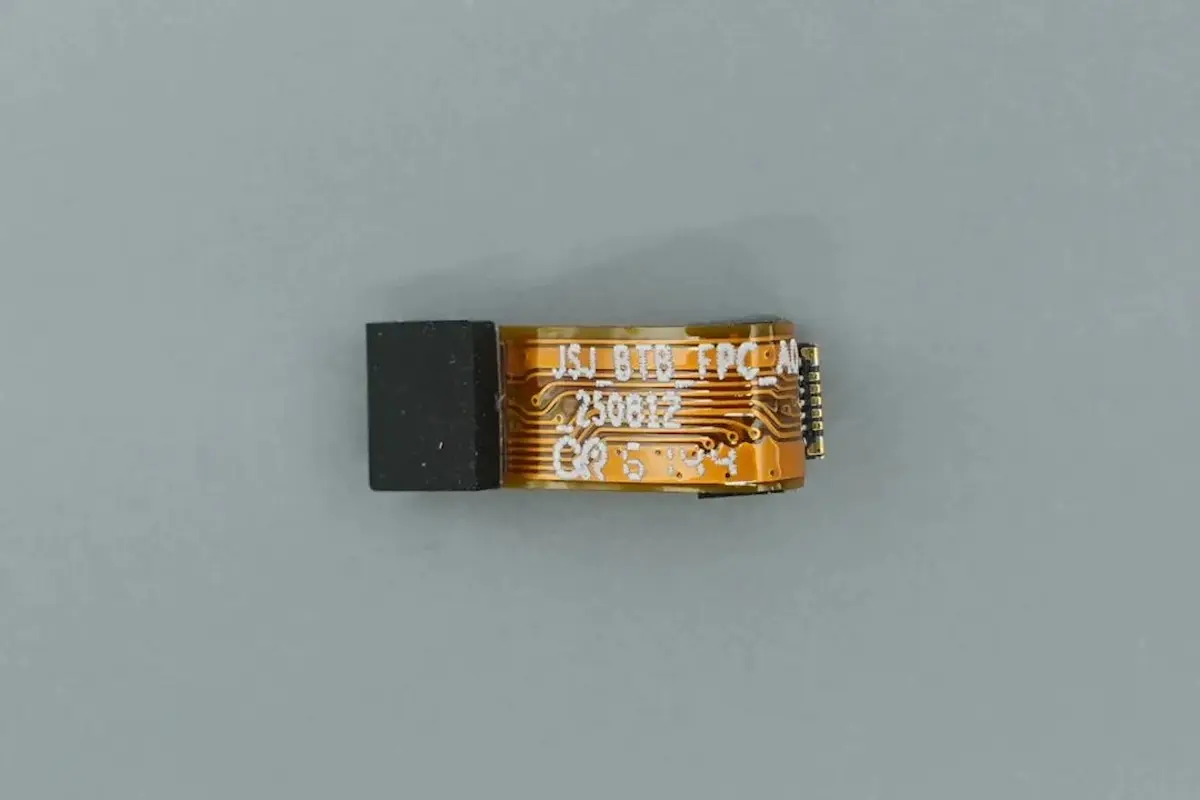

Cáp mềm FPC có ký hiệu in là JSJ_BTB_FPC.

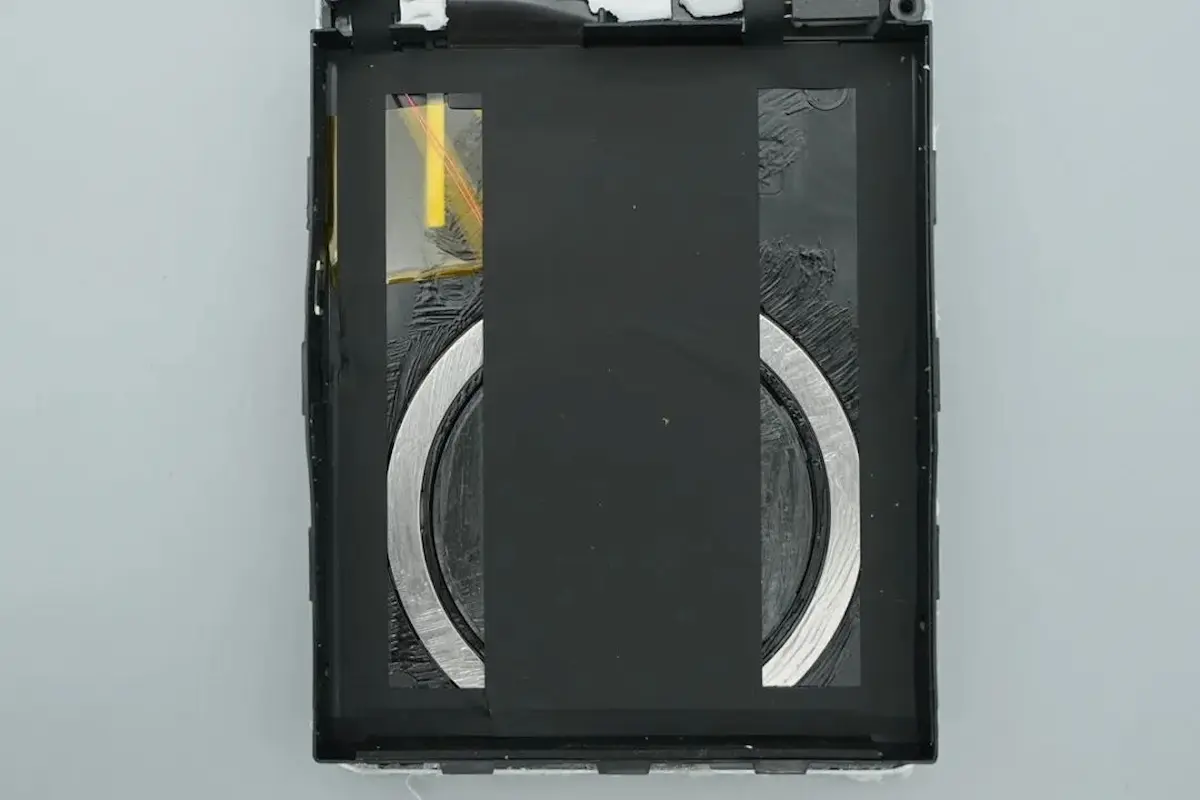

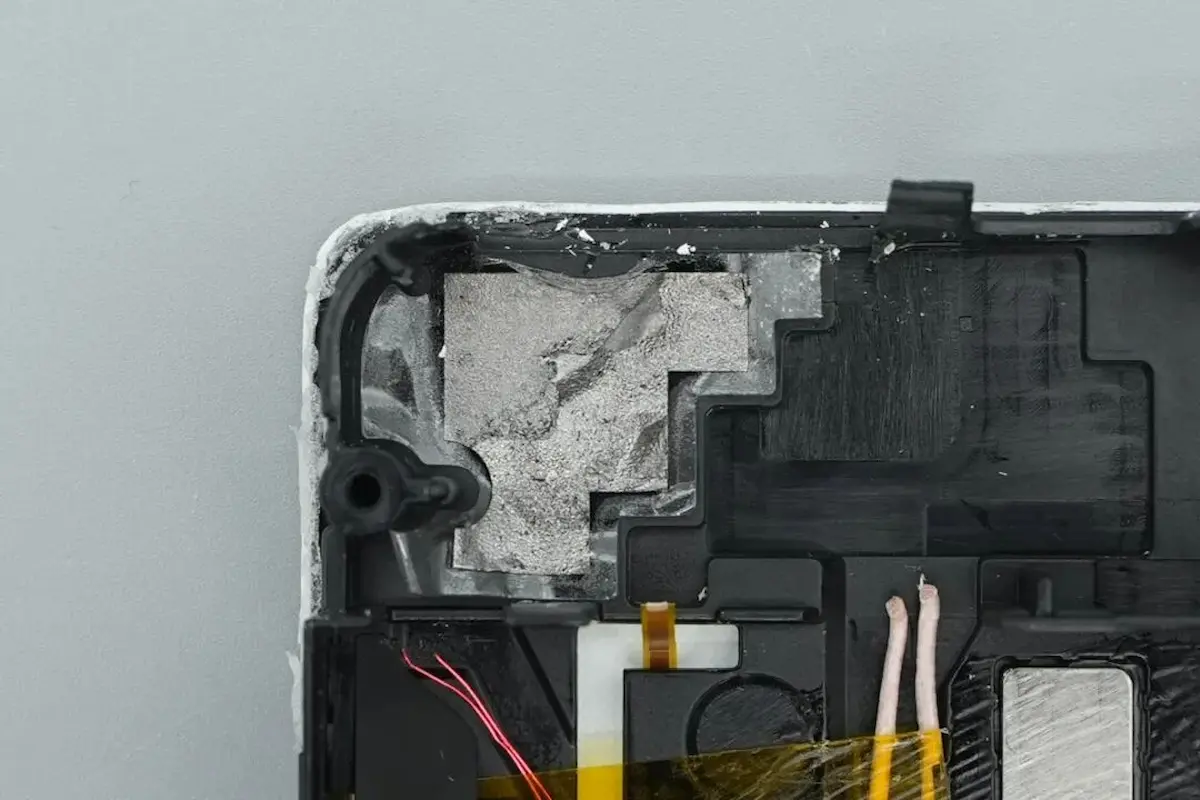

Ở góc trên bên trái của vỏ có dán miếng graphite dẫn nhiệt để giúp truyền nhiệt ra ngoài nhanh hơn.
Mặt trước của mô-đun PCBA tầng dưới bố trí các linh kiện như tụ lọc rắn điện áp thấp, chip sạc không dây, chip chuyển đổi tăng/giảm áp, v.v.
Mặt sau bố trí transistor công suất của sạc không dây và chip xác thực; hai bên được phủ các miếng graphite tản nhiệt diện tích lớn, giúp tăng cường khả năng tản nhiệt của sản phẩm.

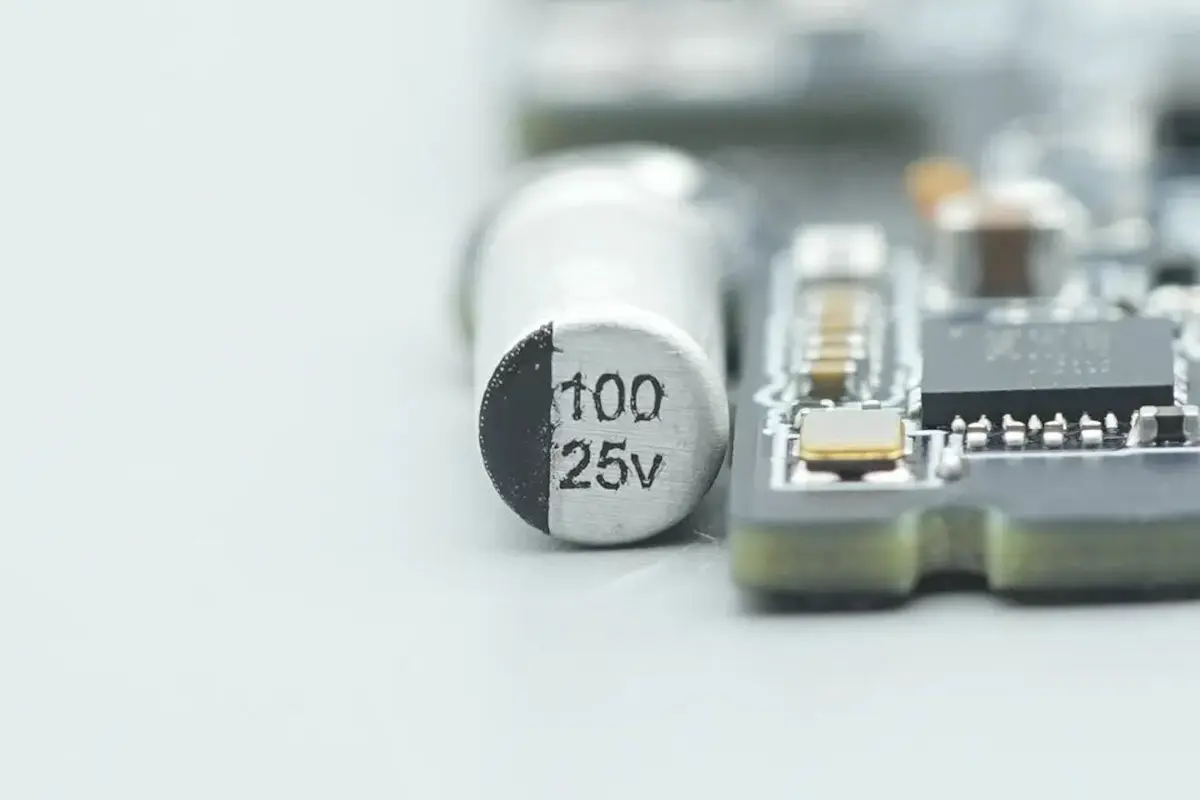

Một tụ điện rắn lọc điện áp thấp có thông số 25V 100μF.

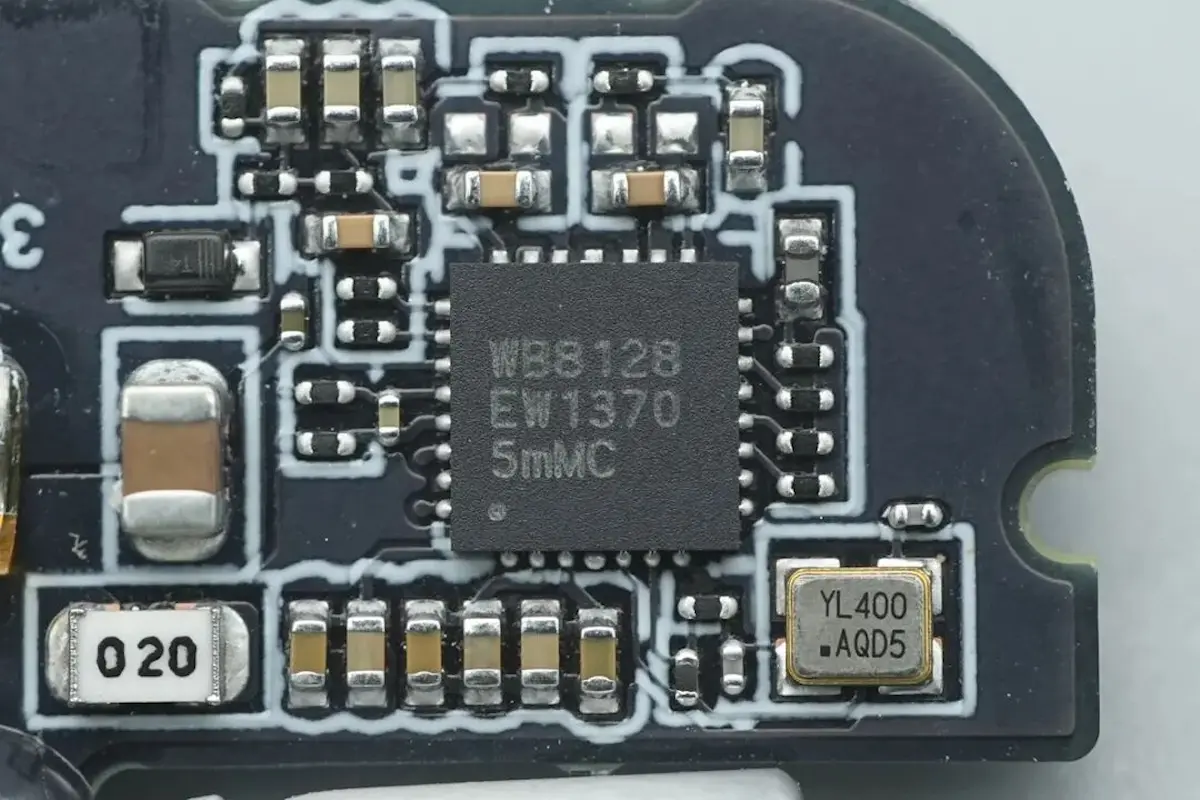

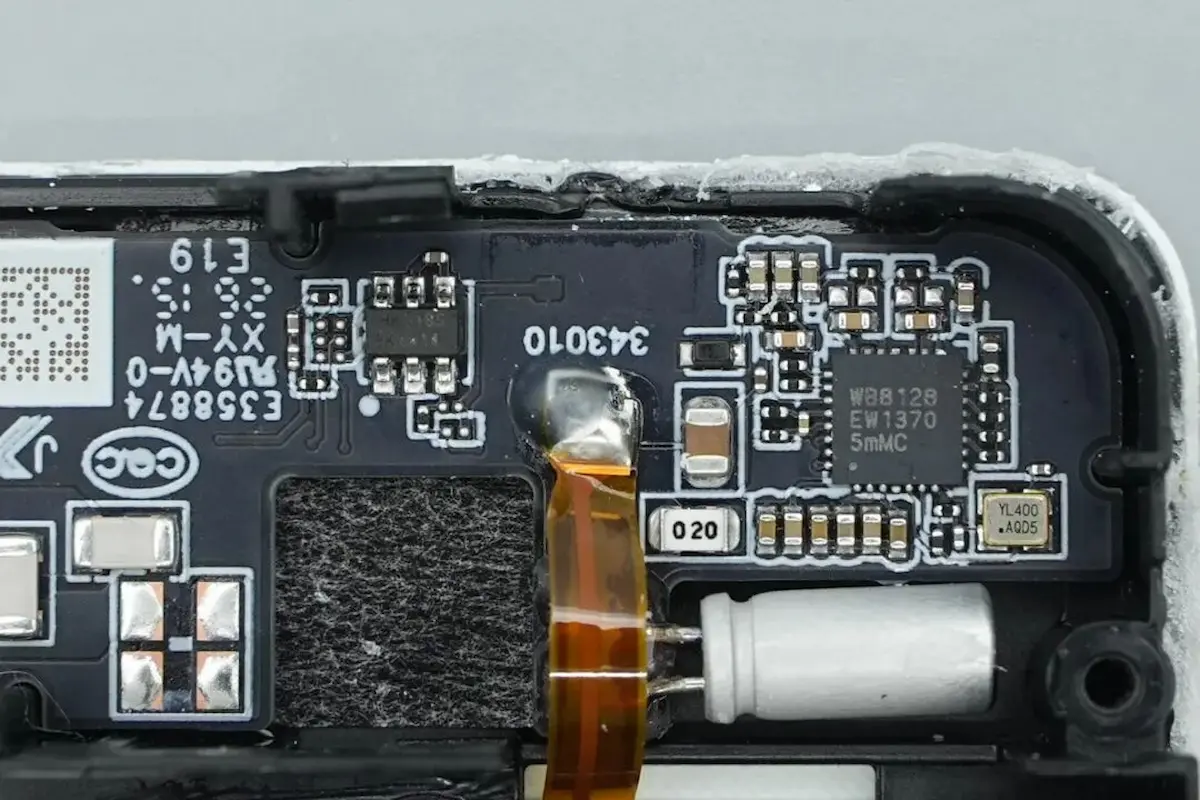

Chip phát sạc không dây đến từ CPS Công ty bán dẫn YiChong , model WB8128. Đây là một chip điều khiển phát công suất không dây Qi 30W có mức độ tích hợp cao, hỗ trợ các giao thức Qi2.2, MPP và sạc nhanh Samsung, với dải điện áp đầu vào từ 3.3V đến 24V.
Bên trong chip tích hợp MCU 32-bit, bộ nhớ MTP 32KB, mạch điều khiển PWM và bộ điều chế/giải điều chế FSK PHY, giúp điều khiển hiệu quả cuộn dây phát không dây và đảm bảo đầu ra công suất ổn định.
Chip này cung cấp 2 giao diện I²C (chế độ master/slave), 2 cổng UART và nhiều chân GPIO, đồng thời tích hợp ADC 12-bit 16 kênh, có thể thu thập tín hiệu điện áp, dòng điện và nhiệt độ. Ngoài ra còn có các cơ chế an toàn như phát hiện vật thể lạ (FOD), bảo vệ quá áp/quá dòng/quá nhiệt.
WB8128 sử dụng gói QFN31, hỗ trợ dải nhiệt độ làm việc rộng từ -40~105°C, đáp ứng tiêu chuẩn RoHS và không chứa halogen. Đây là giải pháp thiết kế sạc không dây công suất trung bình–cao với mức độ tích hợp cao và độ tin cậy lớn.

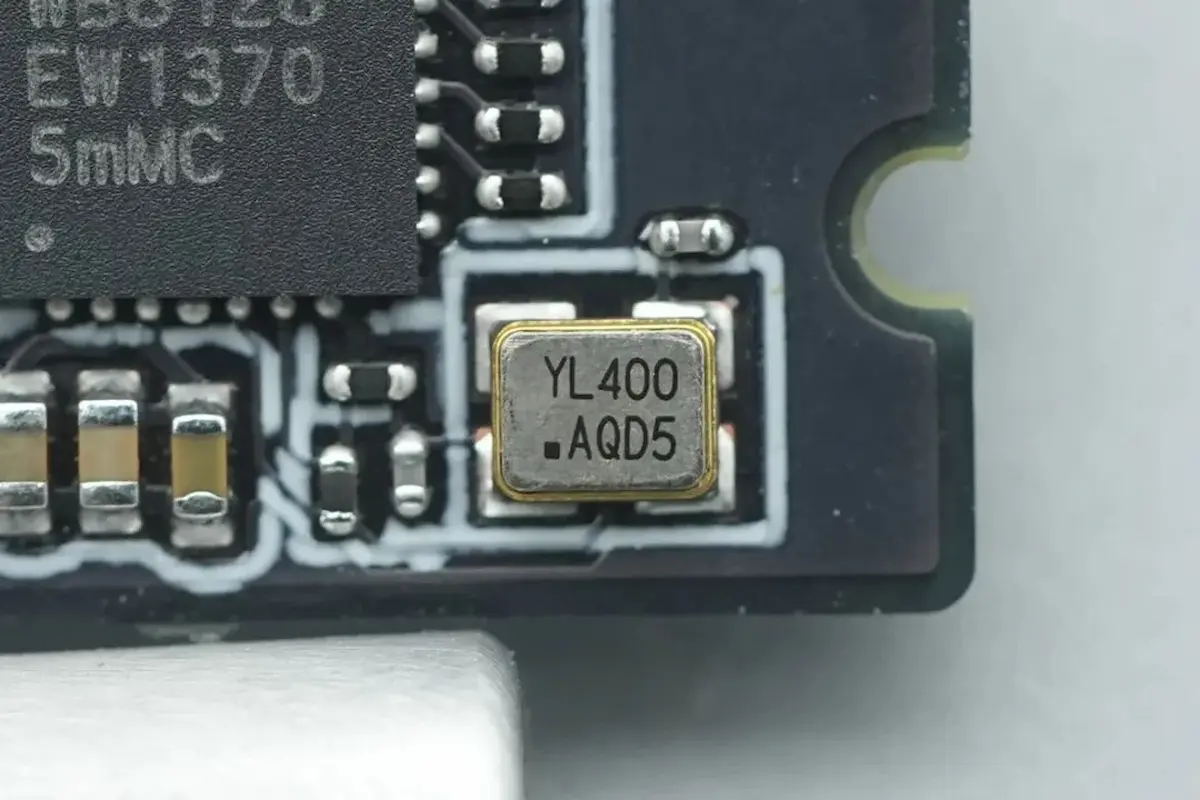

Một tinh thể dao động (crystal oscillator) dùng để tạo tín hiệu xung nhịp cho chip sạc không dây.

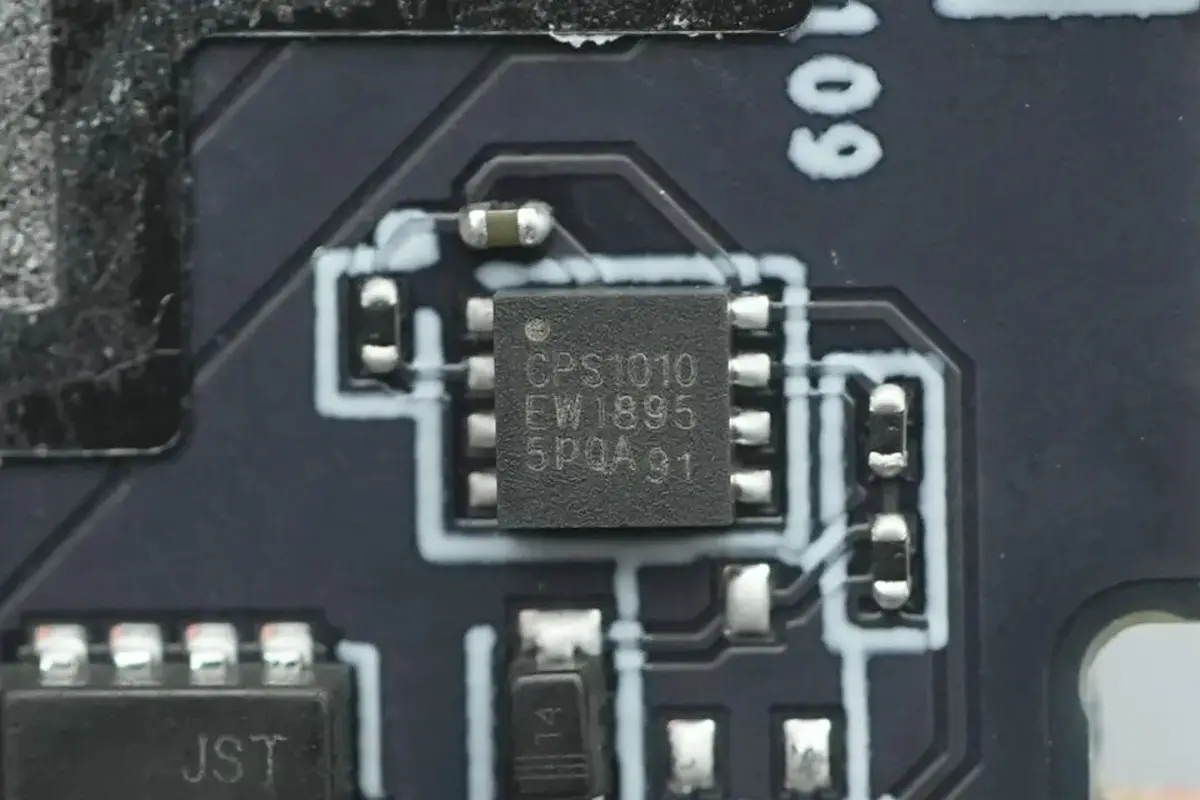

Chip xác thực sử dụng CPS1010 đến từ CPS (Easylink Semiconductor), đây là một chip mã hóa giao thức dành cho ứng dụng chứng nhận Qi trong sạc không dây.
Chip này tích hợp bộ mã hóa SHA256, cơ chế chữ ký số ECC và chức năng tạo khóa số ngẫu nhiên thật (TRNG), giúp cung cấp khả năng xác thực danh tính và chứng nhận bảo mật cho thiết bị sạc không dây. Chip sử dụng đóng gói DFN8.

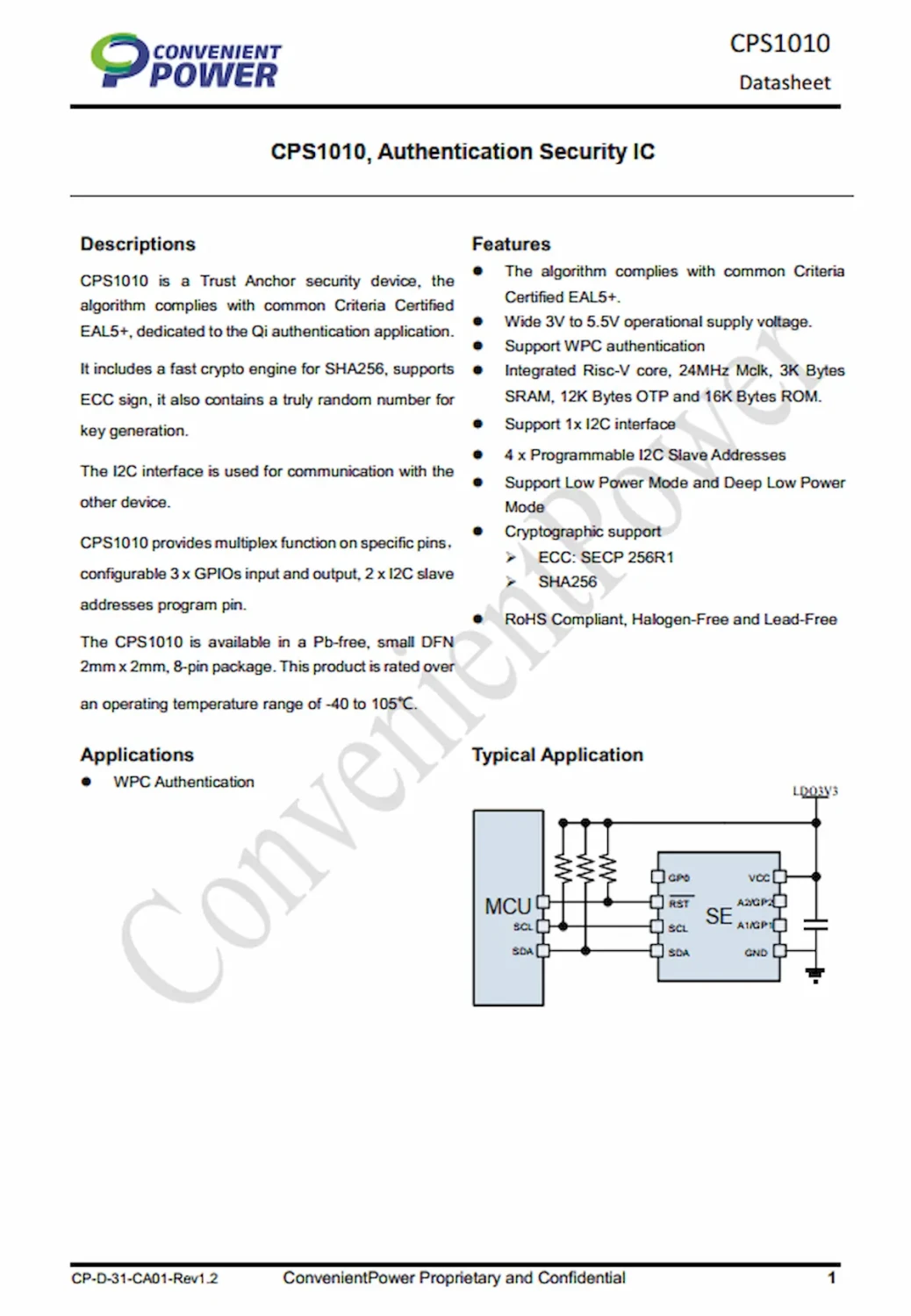

Dữ liệu về CPS1010 của Easylink Semiconductor) như sau:
CPS1010 là một chip mã hóa dùng cho xác thực giao thức sạc không dây theo chuẩn Qi. Chip này tích hợp bộ mã hóa SHA256, thuật toán chữ ký số ECC và chức năng tạo khóa ngẫu nhiên thực (TRNG), giúp thực hiện xác thực thiết bị và bảo mật trong quá trình sạc không dây.
CPS1010 sử dụng gói DFN8.

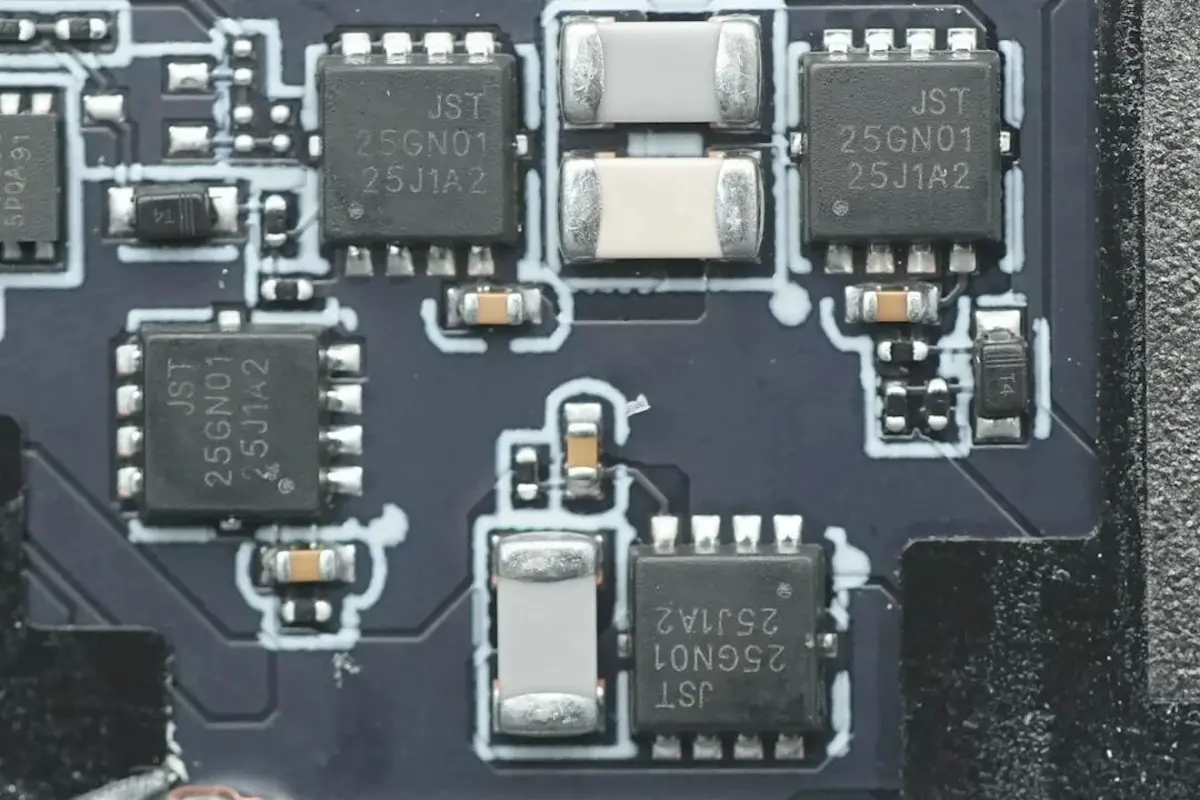

Transistor công suất sạc không dây đến từ JST , ký hiệu in trên bề mặt là JST25GN01.

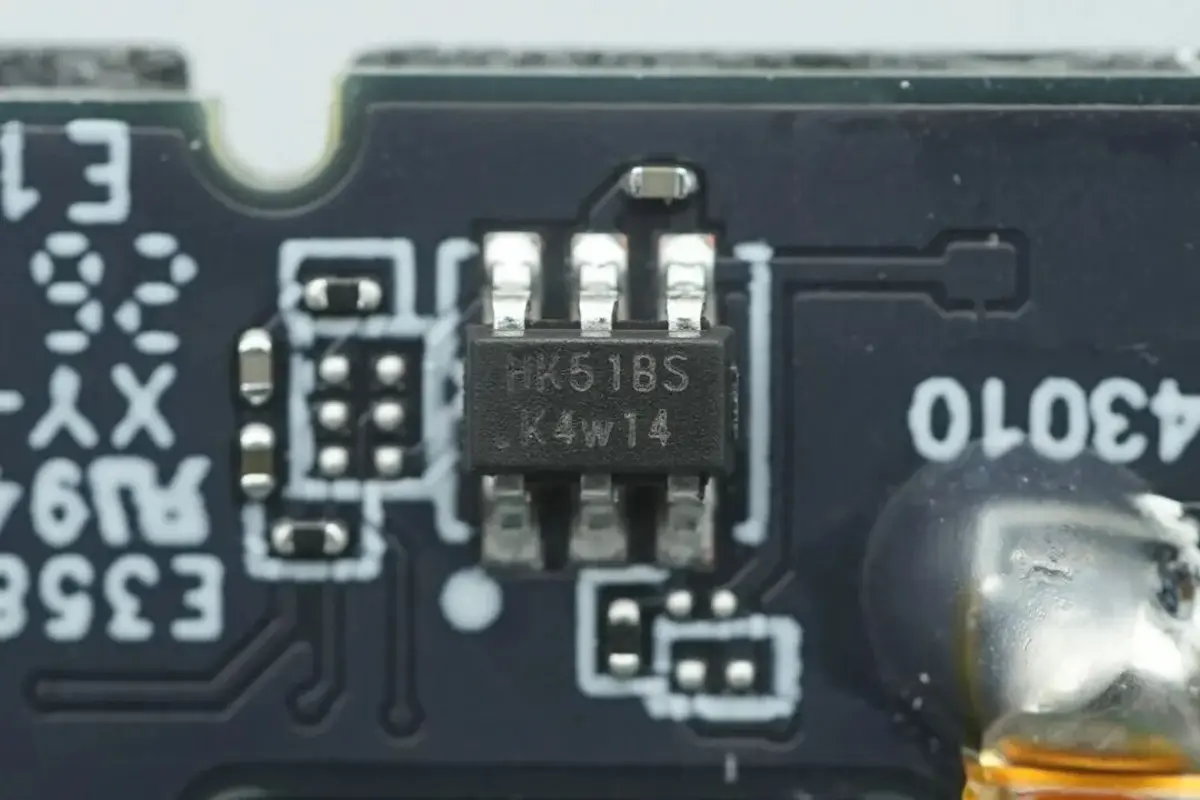

Chip cảm ứng đến từ HYNITRON, model HK51BS, sử dụng gói SOT23-6.

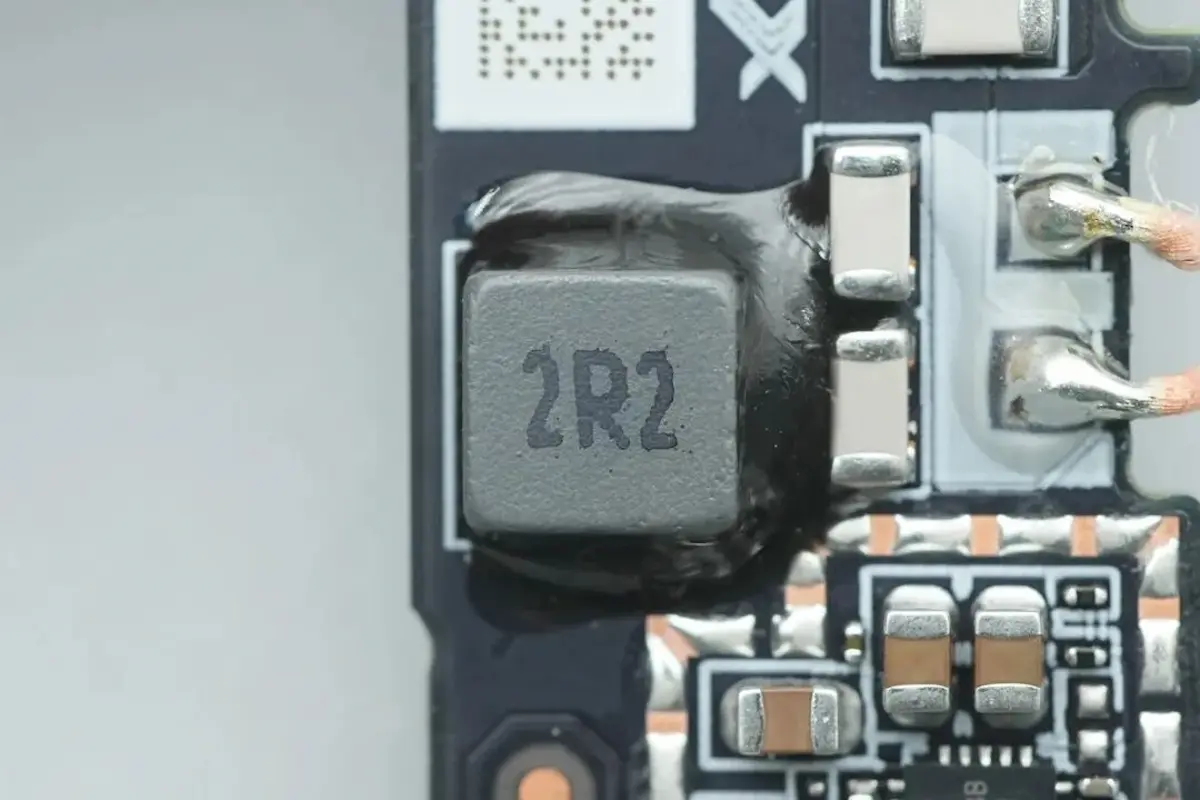

Một cuộn cảm hợp kim 2.2μH.

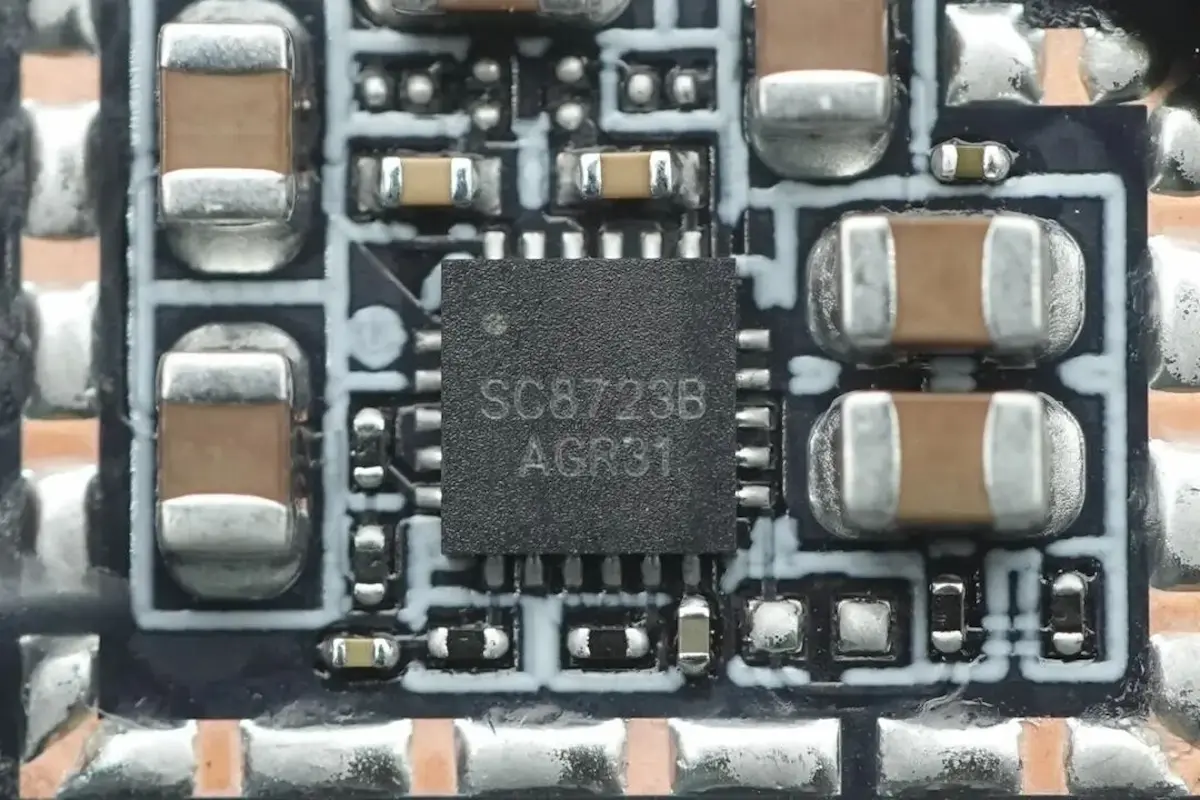

Bộ chuyển đổi tăng/giảm áp đồng bộ đến từ Southchip Technology, model SC8723, là một bộ biến đổi tăng/giảm áp đồng bộ tích hợp 4 công tắc.
Dù điện áp đầu ra cao hơn, thấp hơn hay bằng điện áp đầu vào, thiết bị vẫn có thể cung cấp hiệu suất nguồn cao và khả năng điều chỉnh điện áp ổn định.
SC8723 hỗ trợ dải điện áp đầu vào và đầu ra rất rộng. Điện áp đầu vào từ 2.7V đến 22V, điện áp đầu ra từ 3V đến 22V, đồng thời hỗ trợ dòng đầu ra tối đa 3.5A.
SC8723 sử dụng điều khiển chế độ dòng điện trung bình. Điện áp đầu ra được điều chỉnh thông qua điện trở tại chân FB.
Chế độ hoạt động của chip (PSM / FPWM) và tần số chuyển mạch đều có thể được điều chỉnh thông qua thiết lập bên ngoài.
Chip còn cung cấp giới hạn dòng đầu ra có thể lập trình, linh hoạt đáp ứng nhiều ứng dụng khác nhau.
SC8723 hỗ trợ các cơ chế bảo vệ như giới hạn dòng nội bộ, bảo vệ thấp áp đầu vào, bảo vệ quá áp đầu ra, bảo vệ ngắn mạch đầu ra, bảo vệ ngắn mạch chân FB và bảo vệ quá nhiệt, đảm bảo an toàn trong nhiều tình huống bất thường.
SC8723 sử dụng đóng gói QFN22.

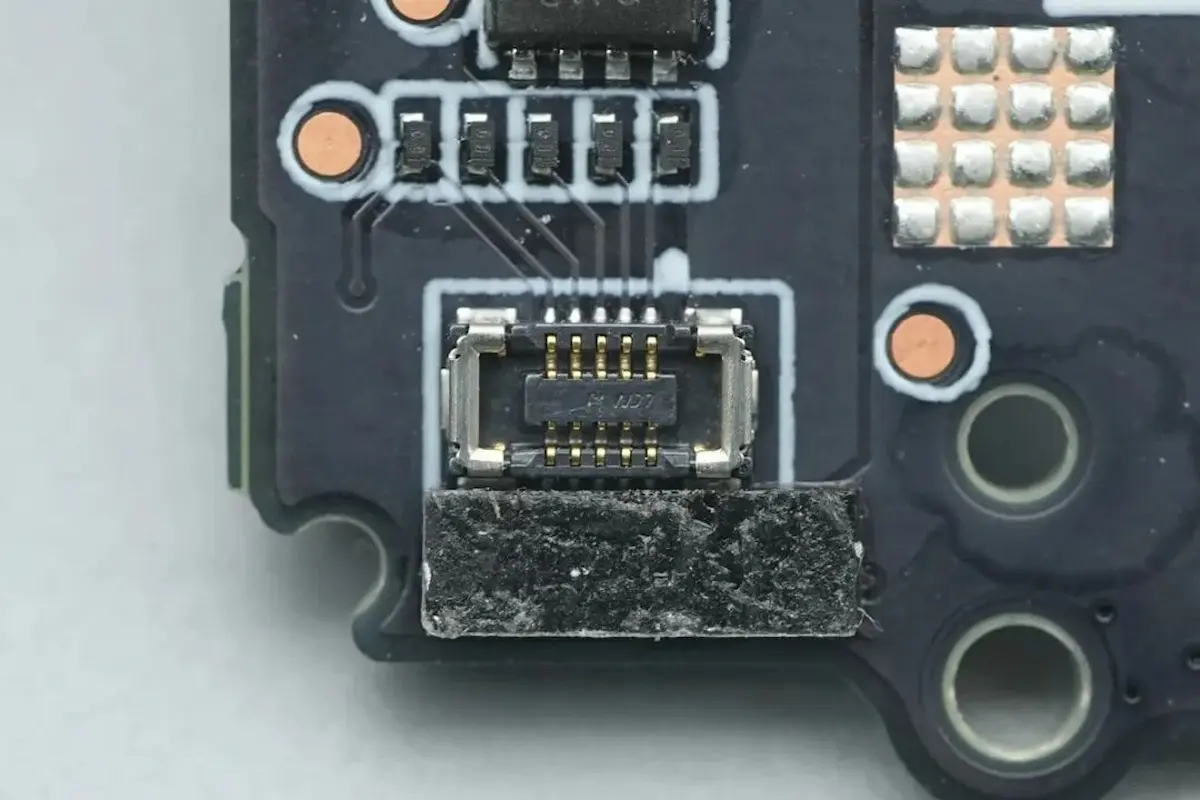

Cận cảnh socket BTB (board-to-board) kết nối với bo mạch tầng trên.

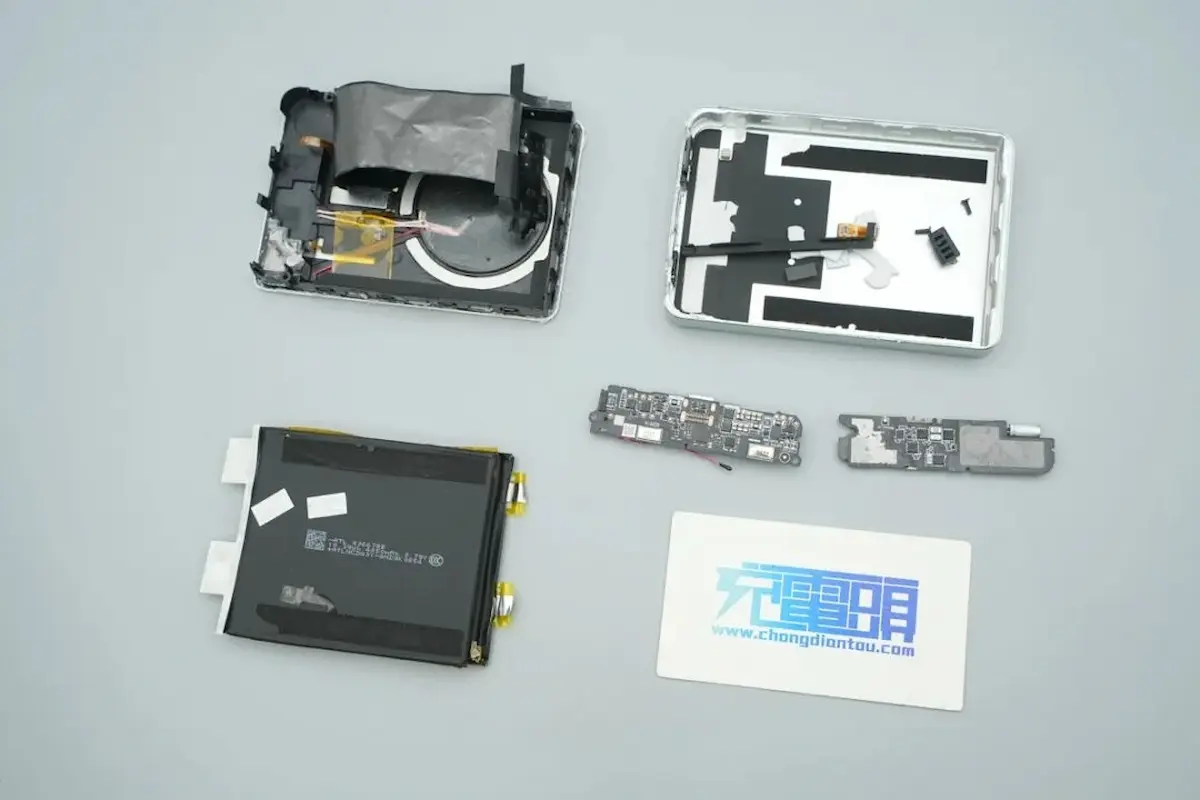

Hình ảnh các thành phần của sản phẩm
Pin sạc dự phòng siêu mỏng 10000mAh của Xiaomi này vừa hỗ trợ sạc nhanh có dây 45W vừa hỗ trợ sạc nhanh không dây 20W, với độ dày thân sạc chỉ khoảng 13.20mm, nổi bật về độ mỏng nhẹ trong các sản phẩm sạc dự phòng 10000mAh có sạc không dây nam châm hiện nay.
Kết quả tháo dỡ cho thấy cụm pin bên trong sử dụng cấu trúc 2 cell nối tiếp, gồm hai cell pin lithium polymer mật độ năng lượng cao từ ATL /, với phần cực tai được bảo vệ cách điện đầy đủ và công nghệ hàn điểm chắc chắn.
Về mạch điện, sản phẩm sử dụng bố cục bo mạch hai tầng xếp chồng, kết nối với nhau bằng cáp mềm FPC.
Trong đó, bo mạch tầng trên tích hợp bộ điều khiển tăng/giảm áp đồng bộ hai chiều của Southchip Technology, chip điều khiển giao thức của Chipsea, cùng MOS bảo vệ pin lithium.
Bo mạch tầng dưới tích hợp chip phát sạc không dây của CPS , chip mã hóa xác thực, và bộ chuyển đổi tăng/giảm áp đồng bộ của Southchip Technology, nhằm triển khai chức năng sạc nhanh không dây.
Về chi tiết hoàn thiện, vỏ nhôm nguyên khối được gia công CNC, cổng USB-C có thiết kế gia cố, và đèn LED trạng thái có rãnh dẫn sáng.
Ngoài ra, toàn bộ khu vực sinh nhiệt chính đều được phủ miếng graphite tản nhiệt diện tích lớn kết hợp với mút giảm chấn, cùng với hai cảm biến nhiệt NTC riêng biệt trên cụm pin và mô-đun sạc không dây, giúp đảm bảo an toàn và độ ổn định trong quá trình sạc nhanh công suất cao.
Thiết bị này tích hợp dung lượng 5.000mAh trong một thân máy cực kỳ mỏng nhẹ, đồng thời hỗ trợ sạc nhanh không dây từ tính 15W và sạc nhanh có dây 22,5W. Ngay sau khi ra mắt, sản phẩm cũng đã được ChargerLAB đánh giá chi tiết.
Bên cạnh bài đánh giá, chúng tôi cũng từng thực hiện màn tháo rời để khám phá cấu trúc bên trong của sản phẩm này.
Tuy nhiên, cùng với việc các tiêu chuẩn an toàn trong ngành được nâng cấp toàn diện, ngày 31/3/2026, Tiêu chuẩn 3C mới về Quy phạm kỹ thuật an toàn cho pin sạc dự phòng đã chính thức được công bố.
Là một trong những đơn vị tham gia xây dựng bộ tiêu chuẩn này, Xiaomi nhanh chóng thích ứng với các yêu cầu mới và giới thiệu thế hệ sản phẩm nâng cấp mang tính đột phá: Pin sạc dự phòng từ tính siêu mỏng Xiaomi Jinshajiang 10.000mAh 45W.
Sản phẩm tiếp tục sử dụng thiết kế vỏ hợp kim nhôm nguyên khối màu bạc, mang lại cảm giác cầm nắm mịn màng, cao cấp, đồng thời đảm bảo độ bền cao.
Phần mặt trước được xử lý với các đường bo cong lớn, tạo nên tổng thể mềm mại và liền mạch. Ngôn ngữ thiết kế này cũng tương đồng với mẫu pin sạc từ tính siêu mỏng Jinshajiang 5.000mAh trước đây, tạo nên sự nhất quán trong hệ sinh thái sản phẩm.
Dù sở hữu dung lượng lớn 10.000mAh, Xiaomi vẫn tối ưu độ dày thân máy xuống chỉ khoảng 13,2 mm, trong khi trọng lượng chỉ khoảng 196,3 gram. So với các sản phẩm pin sạc từ tính cùng dung lượng trên thị trường, đây là một thiết bị khá mỏng nhẹ và dễ mang theo.
Một điểm đáng chú ý khác là sản phẩm hỗ trợ tra cứu tình trạng pin trực tuyến thông qua trang web chính thức của Xiaomi, cho phép người dùng theo dõi tình trạng sức khỏe của thiết bị theo thời gian thực, đáp ứng các yêu cầu mới trong tiêu chuẩn quốc gia.
Về hiệu năng, pin sạc dự phòng được trang bị một cổng USB-C hỗ trợ sạc nhanh hai chiều, cung cấp công suất đầu ra có dây tối đa lên tới 45W. Thiết bị tương thích hoàn toàn với công nghệ Xiaomi HyperCharge, đồng thời hỗ trợ nhiều giao thức sạc nhanh phổ biến như PD 3.2, PPS và sạc không dây từ tính công suất 20W.
Ngoại hình pin sạc dự phòng từ tính siêu mỏng Xiaomi Jinshajiang 10.000mAh 45W
Vỏ ngoài của pin sạc dự phòng được chế tạo từ hợp kim nhôm nguyên khối màu bạc, mang lại cảm giác cầm nắm mịn màng và dễ chịu. Thiết kế này không chỉ tạo vẻ ngoài cao cấp mà còn giúp tăng độ bền và khả năng chống va đập trong quá trình sử dụng. Trên bề mặt sản phẩm còn được in logo Xiaomi, tạo điểm nhấn nhận diện thương hiệu đặc trưng.
Toàn cảnh mặt lưng của pin sạc dự phòng. Ở trung tâm là vòng nhận diện sạc không dây từ tính dạng tròn, trong khi tổng thể thiết kế được hoàn thiện theo phong cách tối giản và gọn gàng.
Mặt trước của vỏ ngoài được thiết kế với các cạnh bo cong và vát chuyển tiếp bằng bán kính lớn, tạo nên tổng thể mềm mại và liền mạch. Ngôn ngữ thiết kế này mang phong cách đặc trưng của dòng sản phẩm, tương đồng với mẫu pin sạc dự phòng từ tính siêu mỏng Jinshajiang 5.000mAh.
Mặt dưới ở phía sau được in tập trung các thông số kỹ thuật và thông tin sản phẩm chi tiết, bao gồm dung lượng pin, thông số đầu vào/đầu ra, tiêu chuẩn chứng nhận và các thông tin nhận dạng liên quan.
Cận cảnh khu vực nam châm từ tính, được thiết kế để căn chỉnh chính xác với các thiết bị hỗ trợ sạc từ tính, giúp pin sạc bám chắc vào mặt lưng điện thoại và mang lại trải nghiệm sạc liền mạch, ổn định hơn trong quá trình sử dụng.
Cận cảnh phần nhãn thông số ở mặt đáy cho thấy các thông tin kỹ thuật như sau:
Xiaomi Jinshajiang Power Bank Ultra Slim Magnetic 10000 45W
- Tên sản phẩm: Pin sạc dự phòng (Mobile Power Bank)
- Mã sản phẩm: WPB1025S
- Dung lượng định mức: 5.800mAh (5V/3A)
- Loại pin: Pin lithium-ion
- Năng lượng định mức: 36,77Wh (7,58V – 4.850mAh)
- 5V/3A
- 9V/3A
- 12V/2,5A
- 5V/3A
- 9V/3A
- 11V/4,1A
- 12V/3A
- 15V/3A
- 20V/2,25A
- 5W / 7,5W / 15W / 20W
- 15W
Đơn vị sản xuất: Dongguan Aohai Technology Co., Ltd.
Xuất xứ: Sản xuất tại Trung Quốc
Sản phẩm đã đạt chứng nhận 3C theo tiêu chuẩn an toàn mới dành cho pin sạc dự phòng tại Trung Quốc.
Cận cảnh cụm giao tiếp ở cạnh đáy sản phẩm. Từ trái sang phải lần lượt là nút nguồn, cổng USB-C hỗ trợ sạc nhanh hai chiều và bốn đèn LED báo dung lượng pin, giúp người dùng dễ dàng theo dõi mức pin còn lại cũng như trạng thái hoạt động của thiết bị.
Bên cạnh cổng USB-C có in rõ ký hiệu IN/OUT, cho biết cổng này hỗ trợ cả chức năng sạc vào và sạc ra. Ở phía bên phải là bốn đèn LED màu trắng hiển thị dung lượng pin, giúp người dùng nhanh chóng kiểm tra mức năng lượng còn lại của pin sạc dự phòng.
Một cạnh bên của thiết bị được bố trí đèn báo trạng thái sạc không dây, giúp người dùng dễ dàng nhận biết khi chức năng sạc từ tính đang hoạt động hoặc khi thiết bị đã kết nối thành công với điện thoại hỗ trợ sạc không dây.
Qua đo đạc thực tế, chiều dài thân máy của pin sạc dự phòng đạt khoảng 102,16 mm, mang đến thiết kế nhỏ gọn và thuận tiện cho việc mang theo bên mình hằng ngày.
chiều rộng của thân máy vào khoảng 70,68 mm
độ dày thân máy chỉ khoảng 13,20 mm, một con số rất ấn tượng đối với một pin sạc dự phòng từ tính có dung lượng 10.000mAh, giúp sản phẩm trở nên nổi bật nhờ thiết kế mỏng nhẹ và tính di động cao trong phân khúc.
trọng lượng tổng thể của sản phẩm vào khoảng 196,3 gram, đây là mức trọng lượng tương đối nhẹ, góp phần tăng tính cơ động và thuận tiện khi mang theo hàng ngày
Sử dụng thiết bị đo POWER-Z KM003C để kiểm tra các giao thức sạc nhanh được hỗ trợ trên cổng USB-C, kết quả cho thấy sản phẩm tương thích với nhiều chuẩn sạc phổ biến hiện nay, bao gồm QC 3.0, QC 4+, PD 3.2/PPS, FCP, SCP, AFC, DCP và Apple 2.4A. Điều này giúp pin sạc dự phòng có khả năng tương thích rộng rãi với điện thoại thông minh, máy tính bảng, tai nghe không dây và nhiều thiết bị điện tử khác từ các nhà sản xuất khác nhau.
Thông tin gói dữ liệu PDO (Power Data Object) cho thấy pin sạc dự phòng này hỗ trợ 5 mức điện áp cố định, bao gồm:
- 5V/3A
- 9V/3A
- 12V/3A
- 15V/3A
- 20V/2,25A
Bên cạnh đó, sản phẩm cũng tương thích với công nghệ Xiaomi HyperCharge (Xiaomi Surge Fast Charge), hỗ trợ dải điện áp 9–20V, dòng tối đa 2,25A, giúp khai thác tối đa tốc độ sạc trên các thiết bị Xiaomi tương thích.
Gắn bộ sạc không dây từ tính của Xiaomi vào iPhone 17 Pro.
Khi cầm pin sạc dự phòng bằng một tay trong trạng thái lơ lửng, chiếc điện thoại vẫn được hít chặt vào bề mặt sạc từ tính, cho thấy lực hút nam châm khá mạnh. Kết nối giữa hai thiết bị luôn ổn định, hạn chế tình trạng xê dịch hoặc rơi ra trong quá trình sử dụng hàng ngày.
Sau khi gắn vào điện thoại, có thể thấy cổng USB-C trên pin sạc dự phòng và cổng USB-C của điện thoại nằm gần như trên cùng một đường thẳng, tạo nên sự đồng bộ về mặt thiết kế. Cách bố trí này không chỉ mang lại cảm giác gọn gàng, cân đối mà còn giúp tổng thể thiết bị trông hài hòa và đẹp mắt hơn khi sử dụng.
Khi sạc không dây cho điện thoại, đèn báo sạc không dây ở cạnh bên sẽ phát sáng màu trắng.
Tháo rời pin sạc dự phòng từ tính siêu mỏng Xiaomi Jinsha River 10000mAh 45W Ultra-Thin Magnetic Power Bank.
Bắt đầu bước vào quá trình tháo rời sản phẩm. Sau khi cạy mở nắp lưng và tách một cell pin ra, cấu trúc bên trong được lộ diện với cụm pin và mô-đun PCBA. Bộ pin được cấu thành từ hai cell pin riêng biệt.
Hình ảnh mặt trong của vỏ sau khi tháo rời. Một trong hai cell pin được dán trực tiếp lên lớp vỏ hợp kim nhôm, bên trong vỏ còn được trang bị các ngàm kim loại để cố định kết cấu.
Các đầu cực (tab) của pin được cách điện và bảo vệ cẩn thận. Ở phần trên, tương ứng với vị trí của mô-đun PCBA, nhà sản xuất bố trí thêm lớp đệm mút giảm chấn cùng miếng dán tản nhiệt bằng than chì (graphite) để hỗ trợ quá trình thoát nhiệt.
Tại phần đáy của vỏ, khu vực cổng USB-C được thiết kế gia cố nhằm hạn chế tình trạng hao mòn hoặc lỏng lẻo sau thời gian dài sử dụng. Hai bên cổng còn được bố trí các rãnh dẫn sáng cho đèn LED hiển thị trạng thái cùng nút nguồn.
Sau khi tách cụm pin khỏi khung vỏ kim loại, có thể thấy các cell pin được cố định chắc chắn vào vỏ bằng băng keo hai mặt. Đồng thời, thiết kế miếng dán tản nhiệt bằng than chì (graphite) với diện tích lớn cũng hiện rõ, giúp tăng hiệu quả phân tán nhiệt trong quá trình hoạt động.
Bên trong vỏ máy có thể dễ dàng quan sát thấy các vết gia công CNC với độ hoàn thiện cao. Ngoài ra, nhà sản xuất còn khắc laser mã số lô sản xuất J260417 trên bề mặt khung kim loại để phục vụ công tác quản lý và truy xuất sản phẩm.
Cell pin còn lại được kết nối trực tiếp với mô-đun bo mạch PCBA. Ở phía bên trái có bố trí đầu dò nhiệt sử dụng điện trở nhiệt NTC (Negative Temperature Coefficient), dùng để theo dõi và đo nhiệt độ của cụm pin theo thời gian thực, giúp hệ thống quản lý nguồn kiểm soát quá trình sạc/xả an toàn hơn.
Bo mạch PCBA bên trong sản phẩm được chia thành hai bảng mạch nhỏ ở phần trên và phần dưới, kết nối với nhau thông qua một cáp mềm (FPC) bố trí ở phía bên trái.
Việc kết nối cell pin sử dụng công nghệ hàn điểm, giúp liên kết chắc chắn hơn.
Mô-đun PCBA được cố định bằng vít.
Sau khi tháo vít, nhấc bo mạch PCBA phía trên lên, có thể thấy cáp mềm (flexible flat cable) ở bên trái.
Tháo rời toàn bộ bo mạch PCBA phía trên, có thể thấy mô-đun sạc không dây từ tính nằm ngay bên dưới lớp bảng mạch.
Bên dưới bo mạch PCBA phía trên được kết nối với một trong các cell pin.
Ở mặt sau, khu vực kết nối các đầu cực (tab) của cell pin vẫn được phủ lớp đệm cách điện.
Đèn LED chỉ thị được trang bị rãnh dẫn sáng bằng mút xốp, giúp ánh sáng từ LED phân bố đồng đều hơn và giảm hiện tượng rò sáng.
Sau khi tháo lớp đệm cách điện, có thể thấy cực dương và cực âm của cell pin vẫn được kết nối với mô-đun PCBA bằng công nghệ hàn điểm.
Tách rời cell pin thứ hai.
Cận cảnh điện trở nhiệt (thermistor) dùng để đo nhiệt độ của cell pin.
Cả hai cell pin bên trong đã được tách rời hoàn toàn.
Tiếp theo là chi tiết các cell pin được tích hợp bên trong sản phẩm.
Các đầu cực (tab điện cực) của cell pin được phủ một lớp đệm cách điện, dùng để tăng cường khả năng bảo vệ cho cell pin và ngăn ngừa hiện tượng đoản mạch (chập điện).
Mặt còn lại của đầu cực (tab điện cực) cũng được dán thêm băng keo chịu nhiệt màu vàng.
Cell pin đơn bên trong do ATL (Amperex Technology Limited ) sản xuất, có dung lượng 4.850mAh, điện áp danh định 3,79V và mức năng lượng 18,39Wh.
Bo mạch PCBA ở phía trên. Trên bo mạch này có thể thấy nhiều linh kiện được bố trí như chip giao thức sạc, các MOSFET chuyển đổi tăng áp/hạ áp, MOSFET chuyển mạch VBUS, đèn LED báo trạng thái, nhiệt điện trở (thermistor), cổng USB-C cái cùng nhiều linh kiện điện tử khác.
Ở mặt sau của bo mạch PCBA phía trên được bố trí các linh kiện như chip tăng áp/hạ áp (buck-boost), các MOSFET chuyển mạch tăng áp/hạ áp cùng nhiều linh kiện điện tử khác.
Cận cảnh cổng USB-C cái, sử dụng thiết kế lõi nhựa màu đen.
Cận cảnh nút nguồn trên thiết bị.
Cận cảnh đèn LED SMD dùng để hiển thị trạng thái sạc.
Ở phía còn lại được bố trí các đèn LED chỉ báo mức dung lượng pin còn lại.
Một đầu nối cáp BTB (Board-to-Board) được sử dụng để kết nối với bo mạch phụ ở phía dưới.
Chipsea Technologies CPW3261 là bộ điều khiển USB Type-C và USB PD, phù hợp cho nhiều ứng dụng như pin sạc dự phòng, hệ thống quản lý pin (BMS), sạc không dây và màn hình.
Con chip này tích hợp đầy đủ các chức năng của giao thức Type-C CC và USB PD, đồng thời hỗ trợ chuẩn USB BC1.2. Ngoài ra, CPW3261 còn tích hợp nhiều giao thức sạc nhanh dành cho điện thoại di động, giúp nâng cao khả năng tương thích sạc của thiết bị đầu cuối.
Bên trong chip được tích hợp bộ vi xử lý 32 bit hoạt động ở tần số 48MHz, đáp ứng tốt các ứng dụng điều khiển công nghiệp cũng như những tình huống yêu cầu hiệu năng xử lý cao.
CPW3261 được trang bị sẵn 128KB bộ nhớ Flash lưu trữ chương trình, 24KB SRAM cùng nhiều ngoại vi như cổng I/O, bộ định thời (Timer), USART, I2C, ADC và Watchdog. Nhờ đó, dòng chip này có thể được sử dụng trong phạm vi ứng dụng rộng hơn, không chỉ giới hạn ở các thiết bị nguồn và sạc.
Cận cảnh một con chip mang ký hiệu 51SR.
Hai MOSFET chuyển mạch VBUS đến từ Prisemi, mã hiệu PPM8PN02R8. Đây là MOSFET kênh P (PMOS) có khả năng chịu điện áp -20V, điện trở dẫn trong (RDS(on)) 5,6mΩ và được đóng gói theo chuẩn PDFN3333-8L.
Hai MOSFET đồng bộ dùng cho mạch tăng áp/hạ áp đến từ Prisemi, mã hiệu PSM8PN03R4. Đây là MOSFET kênh N (NMOS) có điện áp chịu đựng 30V, điện trở dẫn trong (RDS(on)) 4,3mΩ và được đóng gói theo chuẩn PDFN3333-8L.
Cận cảnh một cuộn cảm của mạch tăng áp/hạ áp đồng bộ (synchronous buck-boost).
Cận cảnh một linh kiện mang mã in (silkscreen) 7001.
Ngoài ra, MOSFET đồng bộ của mạch tăng áp/hạ áp cũng đến từ Prisemi, mã hiệu PSM8PN03R4. Đây là MOSFET kênh N (NMOS) có điện áp chịu đựng 30V, điện trở dẫn trong (RDS(on)) 4,3mΩ và sử dụng vỏ đóng gói DFN3333-8L.
MOSFET điều khiển cấp nguồn đến từ Changjing Electronics Technology, mã hiệu CJAB55P03A. Đây là MOSFET kênh P (PMOS) có khả năng chịu điện áp -30V, điện trở dẫn trong (RDS(on)) 6,5mΩ và được đóng gói theo chuẩn PDFNWB3333-8L.
Bộ ổn áp tuyến tính LDO đến từ SG Micro, mã hiệu SGM2202, sử dụng vỏ đóng gói SOT23-5.
Bộ điều khiển tăng áp/hạ áp đồng bộ đến từ Southchip Semiconductor, mã hiệu SC8815A. Đây là bộ điều khiển tăng áp/hạ áp đồng bộ hai chiều (bidirectional synchronous buck-boost controller) có hiệu suất cao, hỗ trợ sạc cho từ 1 đến 6 cell pin và được trang bị giao tiếp I²C.
Con chip hỗ trợ đầy đủ các chức năng quản lý sạc pin lithium. Các thông số như dòng sạc pin, điện áp sạc, điện áp đầu ra khi xả ngược, cùng giới hạn dòng điện đầu vào và đầu ra đều có thể được cấu hình và điều khiển thông qua giao tiếp I²C, giúp nhà sản xuất dễ dàng tối ưu hóa hoạt động của thiết bị theo từng nhu cầu sử dụng cụ thể.
SC8815A tích hợp sẵn bộ chuyển đổi tương tự - số (ADC) độ phân giải 10 bit, hỗ trợ hiển thị trạng thái sạc, tự động phát hiện bộ nguồn (adapter) và tải được kết nối. Ngoài ra, chip còn được trang bị nhiều cơ chế bảo vệ như bảo vệ điện áp thấp (UVP), bảo vệ quá áp (OVP), bảo vệ quá dòng (OCP), bảo vệ ngắn mạch và tự động ngắt khi quá nhiệt nhằm đảm bảo an toàn cho hệ thống.
Con chip được đóng gói theo chuẩn QFN32, phù hợp cho các ứng dụng như pin sạc dự phòng hỗ trợ sạc nhanh PD, bộ chia cổng USB-C (USB-C Hub) và các nguồn cấp công nghiệp. Đây là một giải pháp quản lý nguồn linh hoạt, đáp ứng tốt các thiết bị yêu cầu khả năng sạc và xả công suất cao.
Ngoài ra còn có hai MOSFET chuyển mạch VBUS đến từ Changjing Electronics Technology (JSCJ), mã hiệu CJAB55P03A. Đây là MOSFET kênh P (PMOS) có điện áp chịu đựng 30V, điện trở dẫn trong (RDS(on)) 6,5mΩ và được đóng gói theo chuẩn PDFNWB 3,3 × 3,3 mm.
MOSFET điều khiển cấp nguồn đến từ Prisemi, sử dụng mã hiệu PSM8PN03R4, cùng loại với các MOSFET đồng bộ tăng áp/hạ áp đã đề cập trước đó. Đây là MOSFET kênh N (NMOS) có điện áp chịu đựng 30V và điện trở dẫn trong (RDS(on)) 4,3mΩ.
MOSFET bảo vệ pin mang mã in 2002, có nhiệm vụ bảo vệ bộ pin lithium tích hợp khỏi các tình trạng sạc quá mức (overcharge), xả quá mức (overdischarge) và quá dòng (overcurrent), giúp nâng cao độ an toàn và tuổi thọ của pin.
Chip bảo vệ pin có ký hiệu in (silk screen) là 5s1aCL.
bo mạch đáy bên trong của pin sạc dự phòng cùng mô-đun sạc không dây.
Phía trên bo mạch tầng dưới được phủ một lớp mút xốp giảm chấn diện tích lớn, dùng để giảm nguy cơ hư hỏng khi bị rơi.
Phía trên mô-đun sạc không dây nam châm được phủ một lớp miếng dán graphite dẫn nhiệt diện tích lớn.
Phía trên tụ điện rắn được bố trí lớp mút xốp để cố định và giảm chấn.
Ở bên trái bo mạch nhỏ có bố trí cáp mềm (flexible flat cable), dùng để kết nối với bo mạch tầng trên.
Sau khi tháo lớp tản nhiệt graphite, mút đệm giảm chấn và lớp vỏ che chắn (shield), có thể nhìn rõ toàn bộ cấu trúc tổng thể.
Phía trên mô-đun còn có một điện trở nhiệt (thermistor) riêng, dùng để thực hiện nhiệm vụ bảo vệ quá nhiệt.
Cáp của mô-đun sạc không dây còn được cố định bằng băng keo chịu nhiệt.
Điện trở nhiệt NTC và các mối hàn dây Litz của mô-đun sạc không dây đều rõ ràng và đầy đặn; bên phải còn có cáp phẳng của cảm biến chạm.
Các mối hàn của cáp cảm biến chạm cũng rõ ràng và đầy đặn, đồng thời được cố định bằng keo, dùng để phát hiện trạng thái sạc nam châm.
Tách toàn bộ bo mạch tầng dưới ra khỏi mặt panel phía trước.
Cáp mềm FPC có ký hiệu in là JSJ_BTB_FPC.
Ở góc trên bên trái của vỏ có dán miếng graphite dẫn nhiệt để giúp truyền nhiệt ra ngoài nhanh hơn.
Mặt trước của mô-đun PCBA tầng dưới bố trí các linh kiện như tụ lọc rắn điện áp thấp, chip sạc không dây, chip chuyển đổi tăng/giảm áp, v.v.
Mặt sau bố trí transistor công suất của sạc không dây và chip xác thực; hai bên được phủ các miếng graphite tản nhiệt diện tích lớn, giúp tăng cường khả năng tản nhiệt của sản phẩm.
Một tụ điện rắn lọc điện áp thấp có thông số 25V 100μF.
Bên trong chip tích hợp MCU 32-bit, bộ nhớ MTP 32KB, mạch điều khiển PWM và bộ điều chế/giải điều chế FSK PHY, giúp điều khiển hiệu quả cuộn dây phát không dây và đảm bảo đầu ra công suất ổn định.
Chip này cung cấp 2 giao diện I²C (chế độ master/slave), 2 cổng UART và nhiều chân GPIO, đồng thời tích hợp ADC 12-bit 16 kênh, có thể thu thập tín hiệu điện áp, dòng điện và nhiệt độ. Ngoài ra còn có các cơ chế an toàn như phát hiện vật thể lạ (FOD), bảo vệ quá áp/quá dòng/quá nhiệt.
WB8128 sử dụng gói QFN31, hỗ trợ dải nhiệt độ làm việc rộng từ -40~105°C, đáp ứng tiêu chuẩn RoHS và không chứa halogen. Đây là giải pháp thiết kế sạc không dây công suất trung bình–cao với mức độ tích hợp cao và độ tin cậy lớn.
Một tinh thể dao động (crystal oscillator) dùng để tạo tín hiệu xung nhịp cho chip sạc không dây.
Chip này tích hợp bộ mã hóa SHA256, cơ chế chữ ký số ECC và chức năng tạo khóa số ngẫu nhiên thật (TRNG), giúp cung cấp khả năng xác thực danh tính và chứng nhận bảo mật cho thiết bị sạc không dây. Chip sử dụng đóng gói DFN8.
Dữ liệu về CPS1010 của Easylink Semiconductor) như sau:
CPS1010 là một chip mã hóa dùng cho xác thực giao thức sạc không dây theo chuẩn Qi. Chip này tích hợp bộ mã hóa SHA256, thuật toán chữ ký số ECC và chức năng tạo khóa ngẫu nhiên thực (TRNG), giúp thực hiện xác thực thiết bị và bảo mật trong quá trình sạc không dây.
CPS1010 sử dụng gói DFN8.
Transistor công suất sạc không dây đến từ JST , ký hiệu in trên bề mặt là JST25GN01.
Chip cảm ứng đến từ HYNITRON, model HK51BS, sử dụng gói SOT23-6.
Một cuộn cảm hợp kim 2.2μH.
Dù điện áp đầu ra cao hơn, thấp hơn hay bằng điện áp đầu vào, thiết bị vẫn có thể cung cấp hiệu suất nguồn cao và khả năng điều chỉnh điện áp ổn định.
SC8723 hỗ trợ dải điện áp đầu vào và đầu ra rất rộng. Điện áp đầu vào từ 2.7V đến 22V, điện áp đầu ra từ 3V đến 22V, đồng thời hỗ trợ dòng đầu ra tối đa 3.5A.
SC8723 sử dụng điều khiển chế độ dòng điện trung bình. Điện áp đầu ra được điều chỉnh thông qua điện trở tại chân FB.
Chế độ hoạt động của chip (PSM / FPWM) và tần số chuyển mạch đều có thể được điều chỉnh thông qua thiết lập bên ngoài.
Chip còn cung cấp giới hạn dòng đầu ra có thể lập trình, linh hoạt đáp ứng nhiều ứng dụng khác nhau.
SC8723 hỗ trợ các cơ chế bảo vệ như giới hạn dòng nội bộ, bảo vệ thấp áp đầu vào, bảo vệ quá áp đầu ra, bảo vệ ngắn mạch đầu ra, bảo vệ ngắn mạch chân FB và bảo vệ quá nhiệt, đảm bảo an toàn trong nhiều tình huống bất thường.
SC8723 sử dụng đóng gói QFN22.
Cận cảnh socket BTB (board-to-board) kết nối với bo mạch tầng trên.
Hình ảnh các thành phần của sản phẩm
Pin sạc dự phòng siêu mỏng 10000mAh của Xiaomi này vừa hỗ trợ sạc nhanh có dây 45W vừa hỗ trợ sạc nhanh không dây 20W, với độ dày thân sạc chỉ khoảng 13.20mm, nổi bật về độ mỏng nhẹ trong các sản phẩm sạc dự phòng 10000mAh có sạc không dây nam châm hiện nay.
Kết quả tháo dỡ cho thấy cụm pin bên trong sử dụng cấu trúc 2 cell nối tiếp, gồm hai cell pin lithium polymer mật độ năng lượng cao từ ATL /, với phần cực tai được bảo vệ cách điện đầy đủ và công nghệ hàn điểm chắc chắn.
Về mạch điện, sản phẩm sử dụng bố cục bo mạch hai tầng xếp chồng, kết nối với nhau bằng cáp mềm FPC.
Trong đó, bo mạch tầng trên tích hợp bộ điều khiển tăng/giảm áp đồng bộ hai chiều của Southchip Technology, chip điều khiển giao thức của Chipsea, cùng MOS bảo vệ pin lithium.
Bo mạch tầng dưới tích hợp chip phát sạc không dây của CPS , chip mã hóa xác thực, và bộ chuyển đổi tăng/giảm áp đồng bộ của Southchip Technology, nhằm triển khai chức năng sạc nhanh không dây.
Về chi tiết hoàn thiện, vỏ nhôm nguyên khối được gia công CNC, cổng USB-C có thiết kế gia cố, và đèn LED trạng thái có rãnh dẫn sáng.
Ngoài ra, toàn bộ khu vực sinh nhiệt chính đều được phủ miếng graphite tản nhiệt diện tích lớn kết hợp với mút giảm chấn, cùng với hai cảm biến nhiệt NTC riêng biệt trên cụm pin và mô-đun sạc không dây, giúp đảm bảo an toàn và độ ổn định trong quá trình sạc nhanh công suất cao.
